十多年前，ADI 一款针对电力应用的产品问世，8通道DAS，内置16位、双极性、同步采样ADC——AD7606。

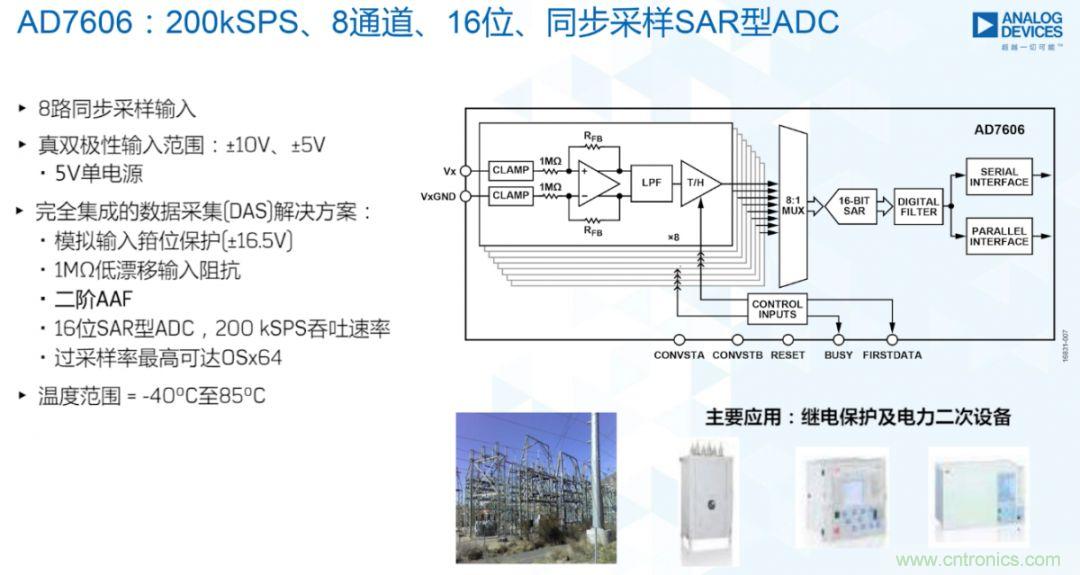

AD7606是16位、8通道同步采样模数数据采集系统(DAS)。各器件均内置模拟输入箝位保护、二阶抗混叠滤波器、采样保持放大器、16位电荷再分配逐次逼近模数转换器(ADC)、灵活的数字滤波器、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。





AD7606采用5 V单电源供电，可以处理±10 V和±5 V真双极性输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。输入箝位保护电路可以耐受高达±16.5 V的电压。无论以何种采样频率工作，AD7606的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7606抗混叠滤波器的3 dB截止频率为22 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低3 dB带宽。



随着电力应用的发展，AD7606升级版 8 通道 DAS，采用 16 位、800 kSPS 双极性输入、同步采样 ADC——AD7606B问世

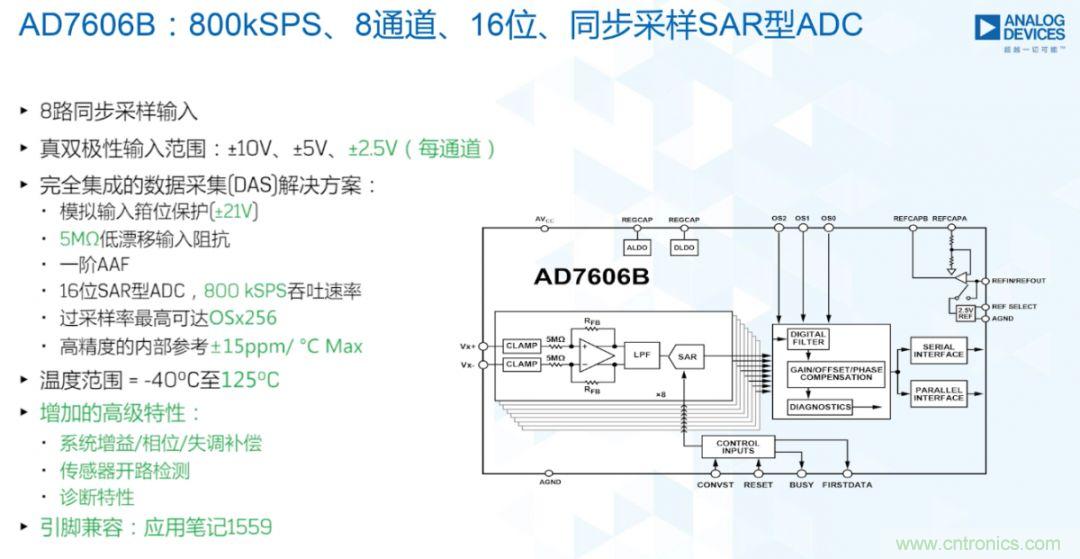

AD7606B 是一款 16 位同步采样模拟-数字数据采集系统 (DAS)，具有 8 个通道，每个通道包含模拟输入钳位保护、可编程增益放大器 (PGA)、低通滤波器、16 位逐次逼近寄存器 (SAR) 和模数转换器 (ADC)。AD7606B 还包含灵活的数字滤波器、低漂移、2.5 V 精密基准电压源和基准电压缓冲器，用于驱动 ADC 以及灵活的并行和串行接口。





AD7606B 采用 5 V 单电源供电，在所有通道以 800 kSPS 的吞吐量采样时，可提供 ±10 V、±5 V 和 ±2.5 V 的真正双极输入范围。输入钳位保护可承受高达 ±21 V 的电压。AD7606B 具有 5 MΩ 模拟输入阻抗，当输入信号断开并通过 10 kΩ 外部电阻器接地时，导致小于 20 LSB 的双极零代码。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极性电源）。对于吞吐率较低的应用，AD7606B 灵活数字滤波器可用于提高噪声性能。

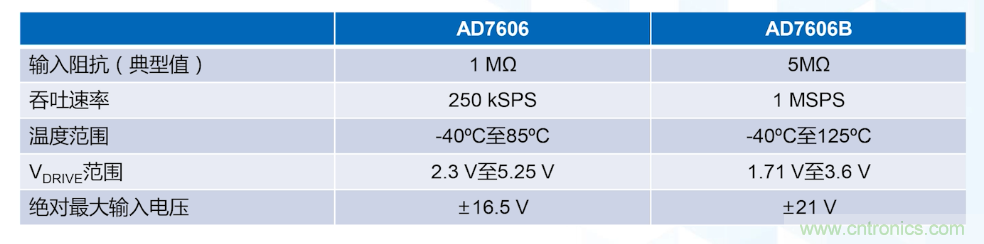

AD7606--AD7606B



硬件模式





软件模式



通过将OS2、OS1、OS0连接到逻辑高电平来使能(此组合对AD7606不起作用)。通过串行接口(引脚29变为SDI)或并行接口(引脚10变为W/R)访问(读/写)存储器映射，以便获得如下优势：



● 独立的每通道范围选择。増加±2.5V范围选项。

● 系统增益/相位/失调片内补偿

● 传感器开路检测

● 额外的过采样选项（OSR=128和OSR=256）

● 可选的1、2或4路串行数据输出配置(AD7606仅有双路串行数据输出)

● 功能安全特性
