关于TE Dynamic连接器选型那些事

发布时间:2018-07-27 责任编辑:wenwei

【导读】TE Dynamic系列是一款专为满足工业自动化领域的小型化、高密度、高可靠性要求而量身定做的全新抗震设计的信号及电源连接器产品系列,适用于控制柜内的各种线到线、线到面板、线到板的应用。

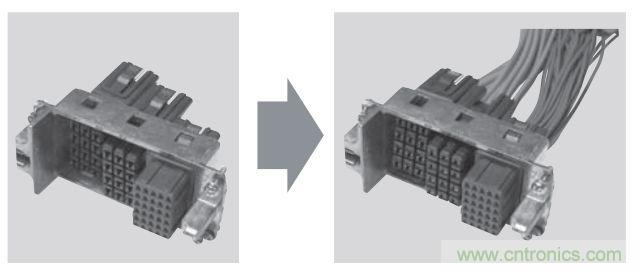

采用了“盒型”及3点接触型镀金端子,带锁定和防误插的外壳结构,彻底解决传统端子台在使用中的各种应用问题,如误插、松动、接触不良等,提高震动环境下的可靠性,提升生产效率。

TE Dynamic系列包括线到线、线到面板、以及线到PCB板型,配有多种链接方式及不同键位、位数的外壳可选,满足绝大多数工业控制的信号和电源的应用要求。

下图展示了TE Dynamic丰富的产品,面对如此丰富的产品,应该如何选型呢?华强芯城为您揭秘TE Dynamic连接器该如何选型。

关于TE Dynamic连接器选型那些事
TE Dynamic 系列一览表

关于TE Dynamic连接器选型那些事
TE Dynamic 系列一览表(接上表)

1.TE Dynamic连接器选用步骤

Step 1:确定电流值、位数;

Step2:确定电线大小;

Step3:选择端子、壳体;

Step4:选择框架;

Step5:选择电缆格栏头(螺丝);

Step6:选择金属壳体。

关于TE Dynamic连接器选型那些事

2.TE Dynamic连接器选用示例

(1)请参考下表,选择电流值和必要的位数、电线大小。

关于TE Dynamic连接器选型那些事

关于TE Dynamic连接器选型那些事

连接器选用示例①:

例如,以电流值8A需20位,3A需20位时的连接电缆器选用方法为例。

该类情况下,由上述电流曲线,D-3000使用#16时,可满足8A20位应用;D-2000使用#18电缆时,可满足3A20位应用。根据TE D-2000端子和D-3000端子规格选择相应型号。

D-2000端子:1318105-1、1318109-1;

D-3000端子:917484-□、917485-□;

(2)请根据以下确定的连接器壳体和数量:

关于TE Dynamic连接器选型那些事

连接器选用示例②

由选用示例①确定的规范可知,需D-3000壳体2套,D-2000壳体1套。共需3套,故需要3模块式的框架。

D-2000壳体:1747365-1、1747366-1 各1个;

D-3000壳体:1747363-1、1747364-1 各2个;

3模块用框架:1108782-1、1108782-2各1个;

(3)请选择与所使用护套电缆的直径对应的格栏头

关于TE Dynamic连接器选型那些事

连接器选用示例③

假如选用示例的护套电缆外径为φ21mm ,则由电缆配合所适合的电缆外径尺寸(Dmin & D max 部)表,如果为金属型,则PG29或M32的格栏头为适合的型号。可选择M32型。

M32电缆格栏头:3-1102770-2 1个

(4)选择金属外壳

最后,请参照HTS样本选择相应的金属外壳(889745-2Rev.09-06)。此时,金属外壳的锁扣形式也可从3种中选择。选择锁扣形式时,请选择电缆侧与机箱侧的锁扣形式为相同形式。

关于TE Dynamic连接器选型那些事

连接器选用示例④

为以前选择的各连接器元件选择合适的金属壳体。可安装M32的电缆格栏头,从HTS样本中选择3模块式(尺寸6)的金属外壳。电线取出方向为水平式,选择两侧锁的金属壳体。

同样地,底侧的金属壳体也选择两侧锁的类型。最后将以前选择的各元件装配在金属壳体上即完成。

金属盖壳体:1106449-4

金属底座壳体:1-1102296-1
