DC/DC模块电源常用的电路形式

发布时间:2020-01-17 责任编辑:wenwei

【导读】首先先了解这些东西,然后再去分析,切入点首先要对,不能说拿着图就瞎分析,追求个大概,这种看似比一般人知道稍微多点,又不能定量分析的状态很常见。就好比在学校,除了学霸,学渣的另外一种存在,叫做学酥,表面看起来很学霸,但一碰就掉渣渣。

开关电源功率电路分析要点:

1.电容的电压不能突变,电感的电流不能突变;
2.流经电容的电流平均值为零,电感两端电压的平均值为零;
3.理想变压器电压与匝数成比且同名同极性,电流与匝数成反比且点进点出;
4.电容恒流充电的公式为C*ΔU=I*T,电感恒压储能的公式为L*ΔI=U*T;
5.变压器与电感的伏秒积必须平衡。

首先先了解这些东西,然后再去分析,切入点首先要对,不能说拿着图就瞎分析,追求个大概,这种看似比一般人知道稍微多点,又不能定量分析的状态很常见。就好比在学校,除了学霸,学渣的另外一种存在,叫做学酥,表面看起来很学霸,但一碰就掉渣渣。

碎片化的学习是无效的,有时间的话,建议大家多做思维导图,构建好知识体系。

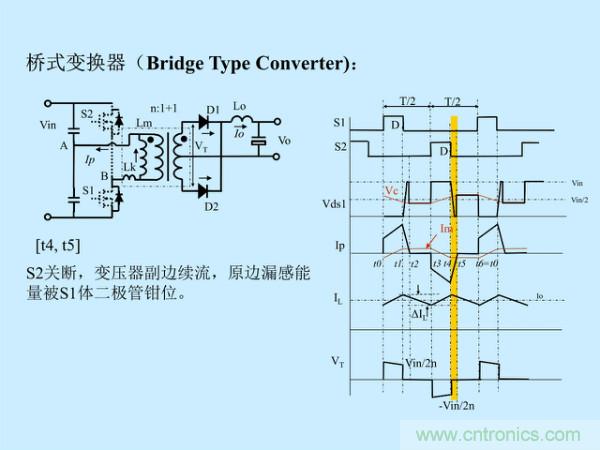

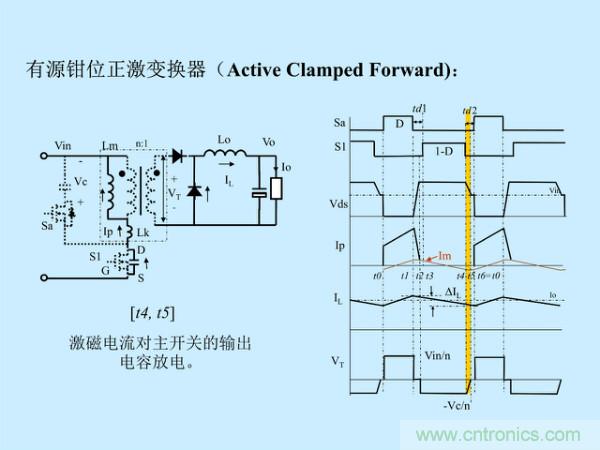

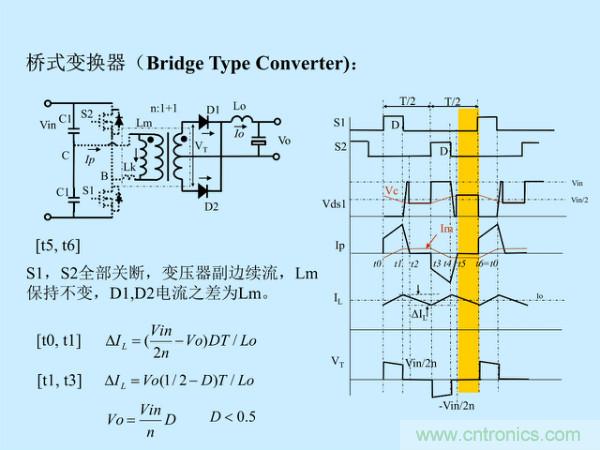

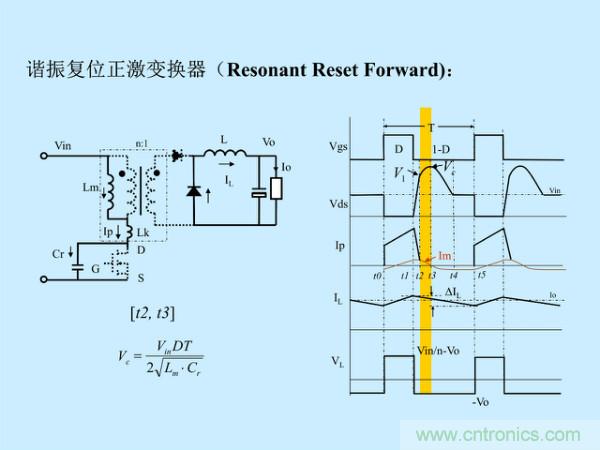

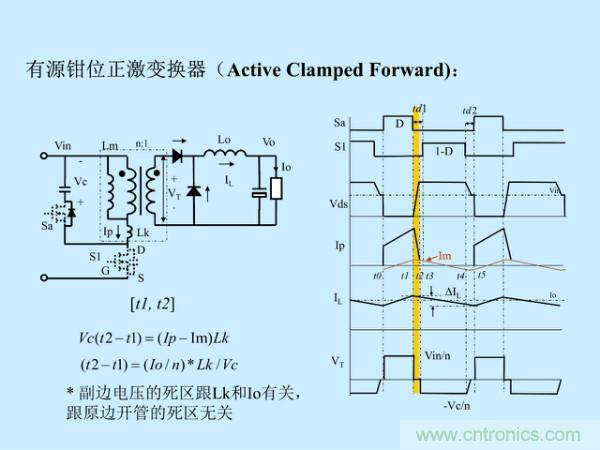

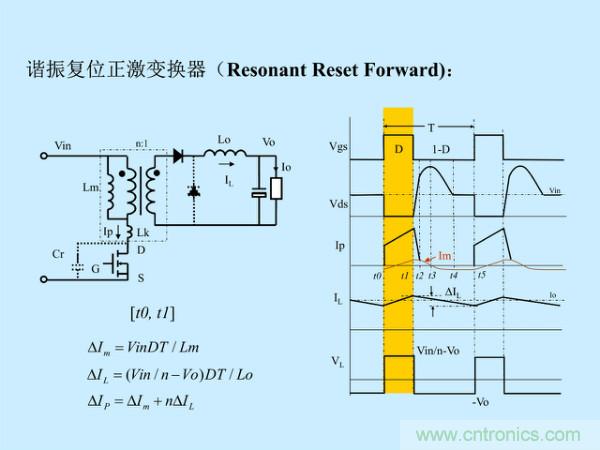

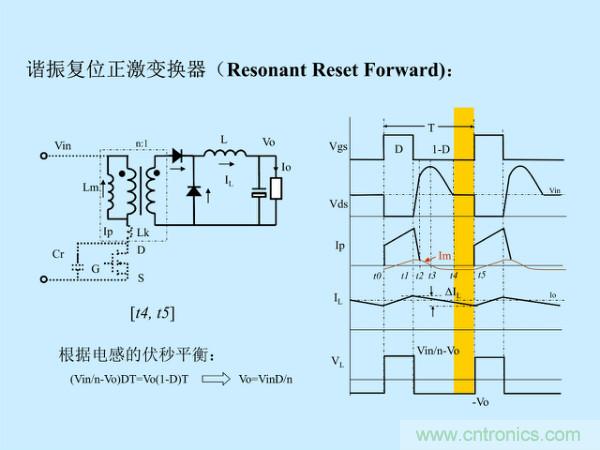

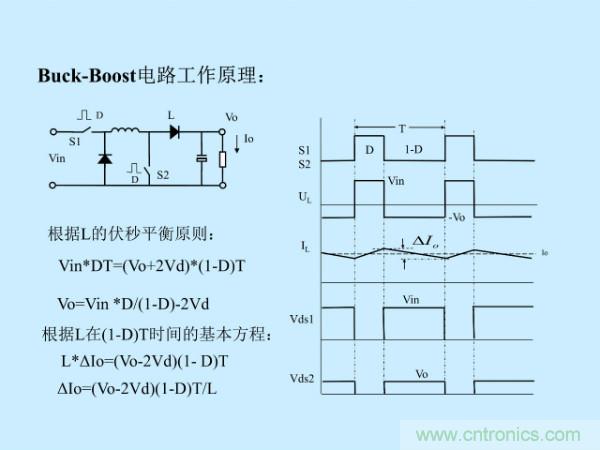

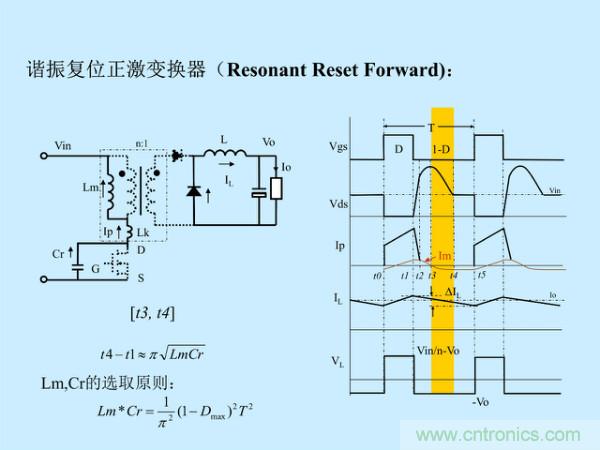

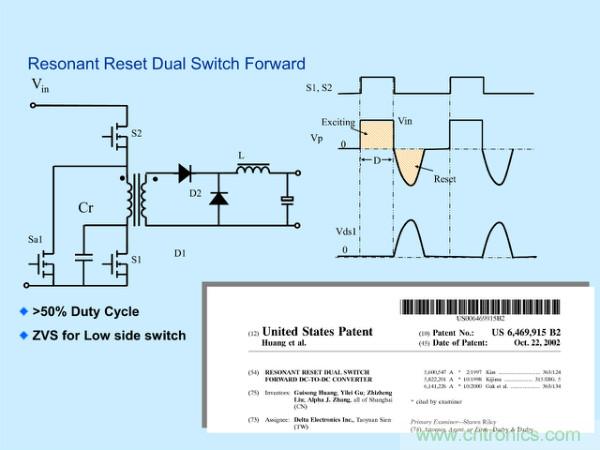

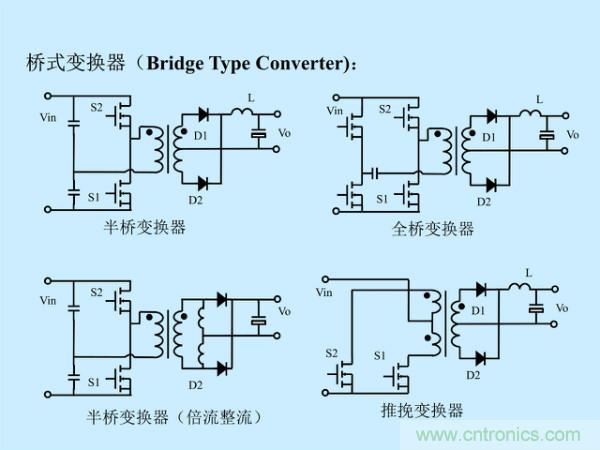

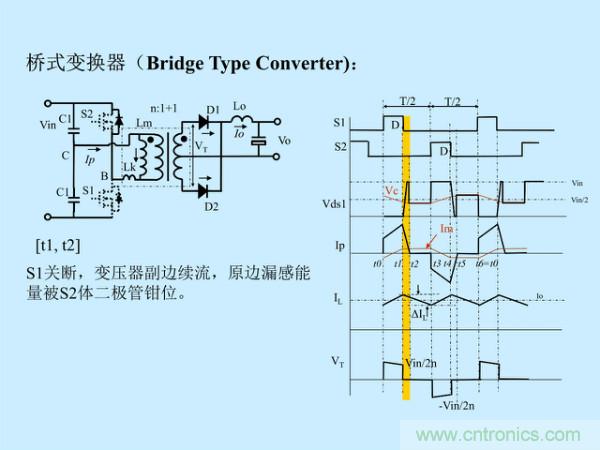

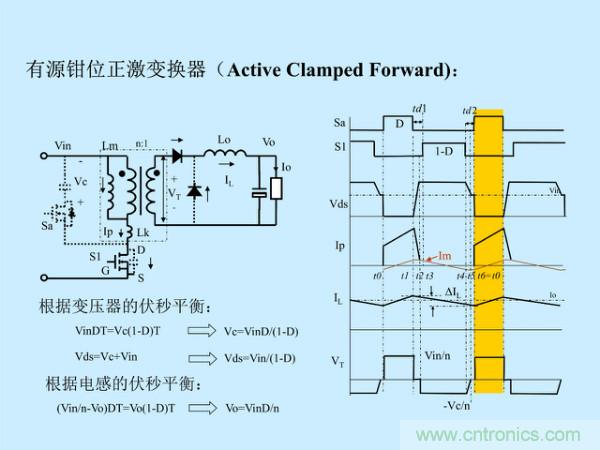

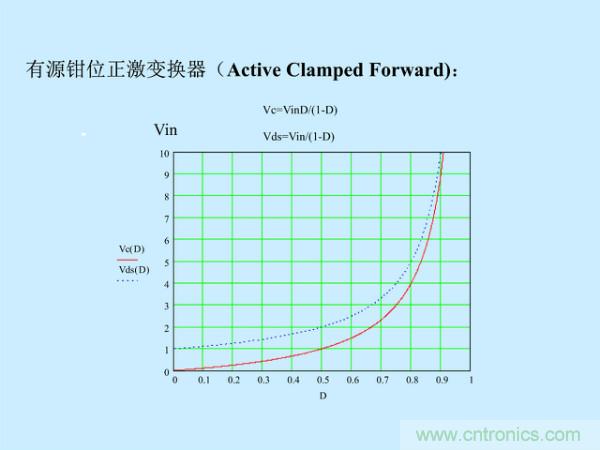

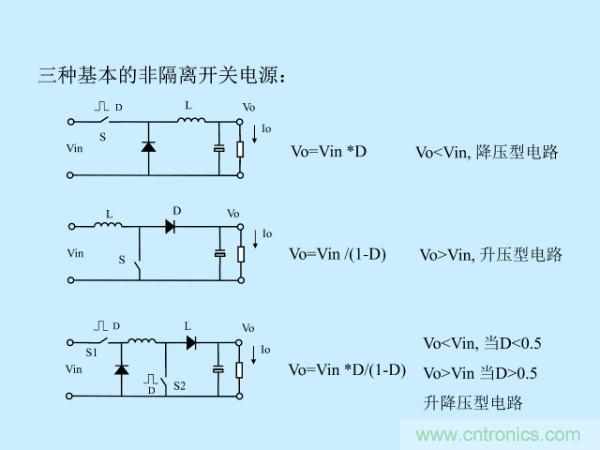

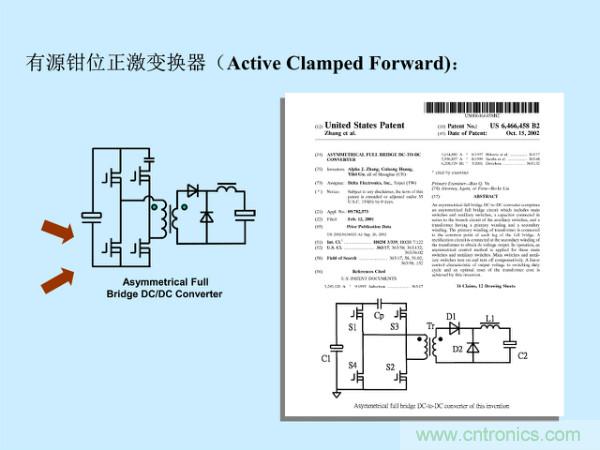

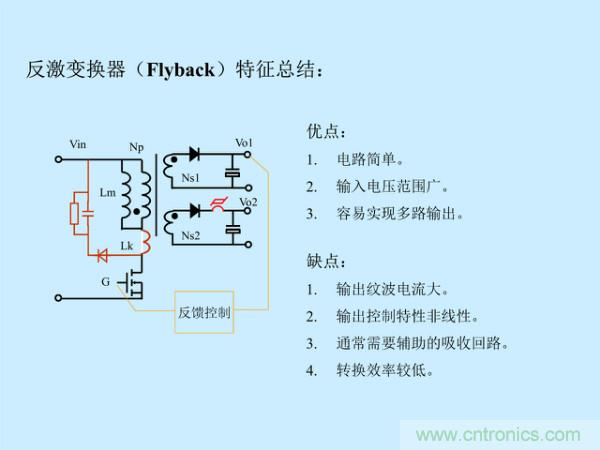

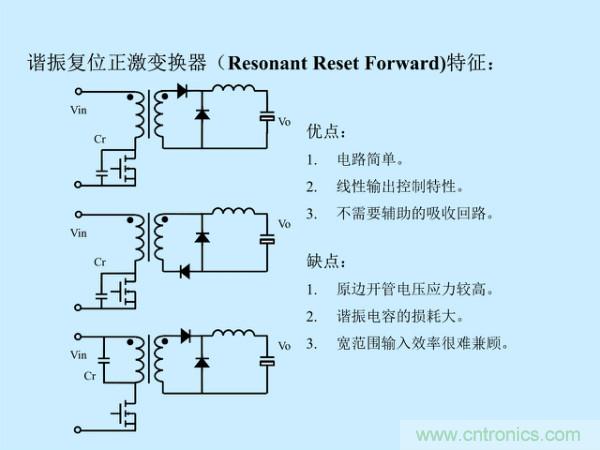

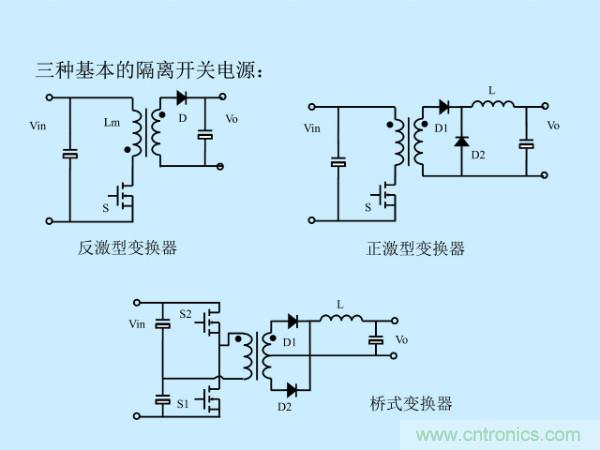

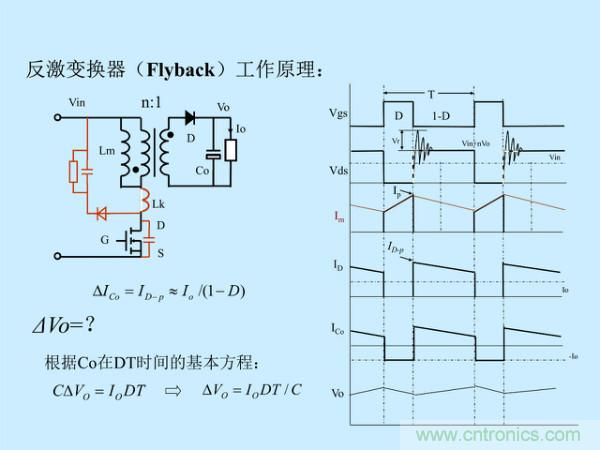

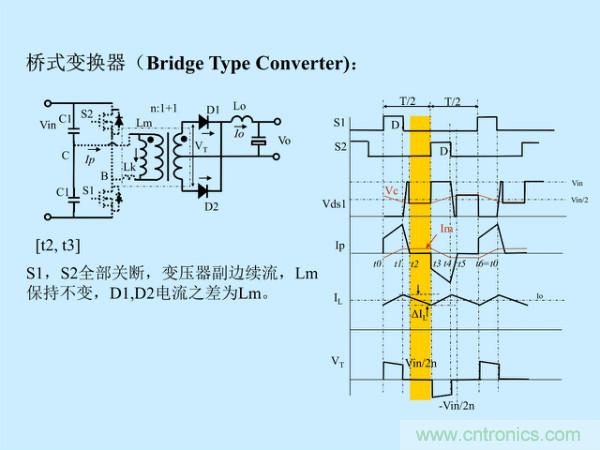

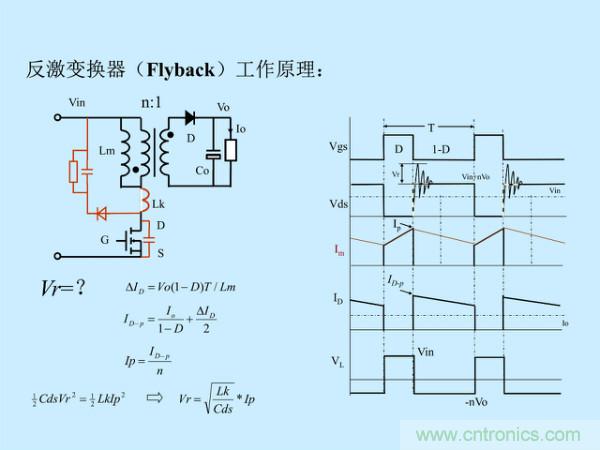

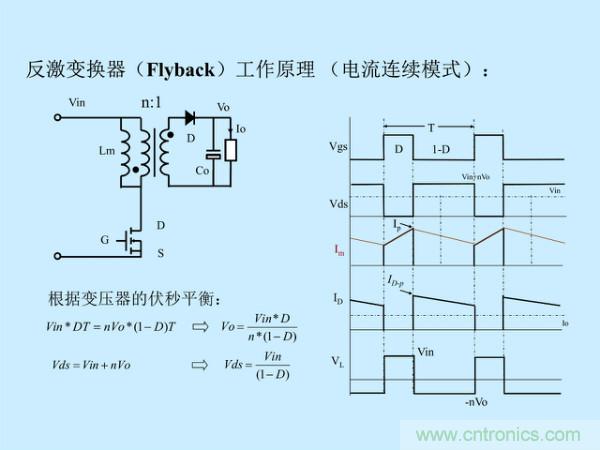

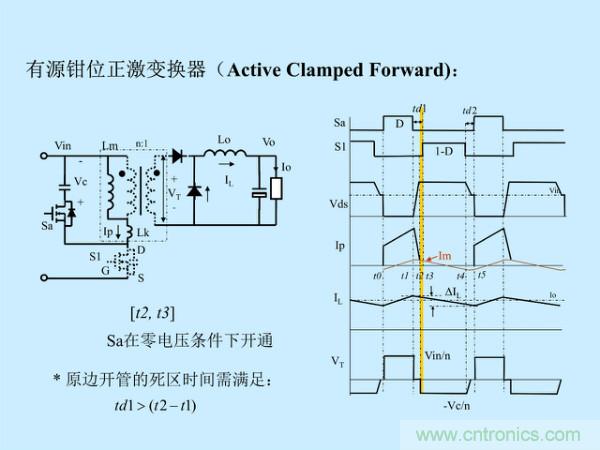

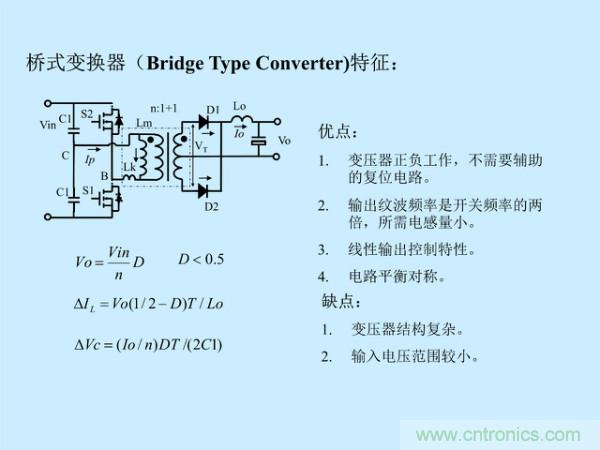

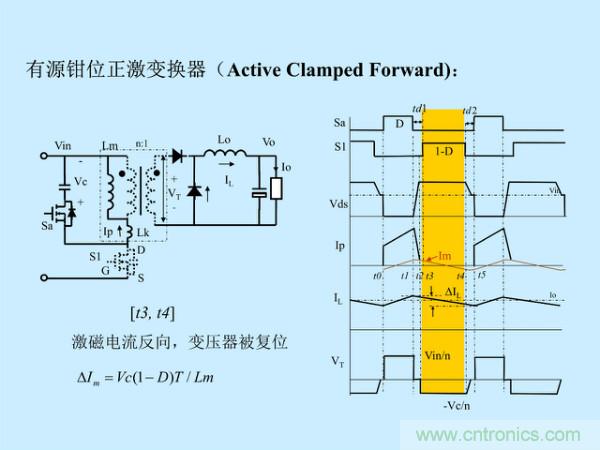

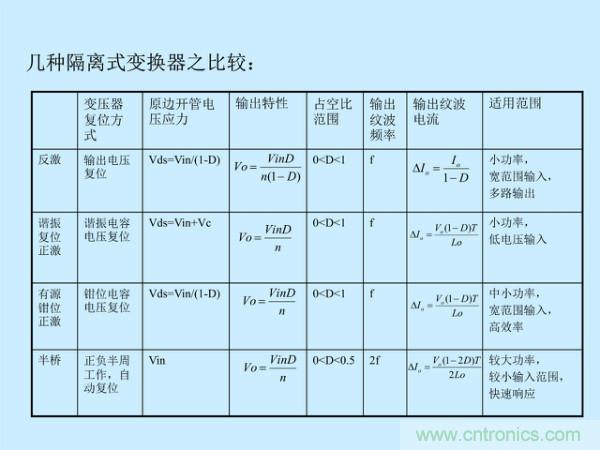

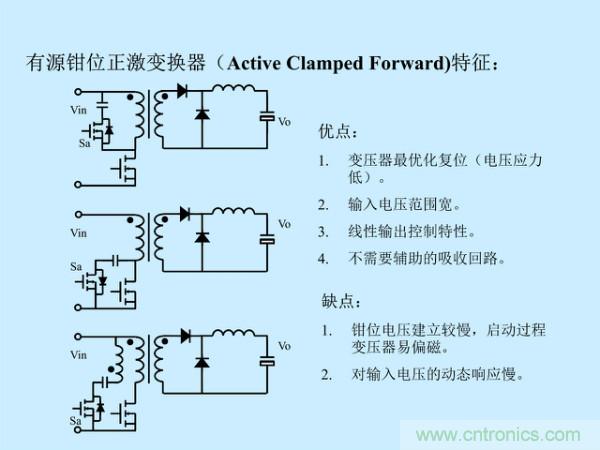

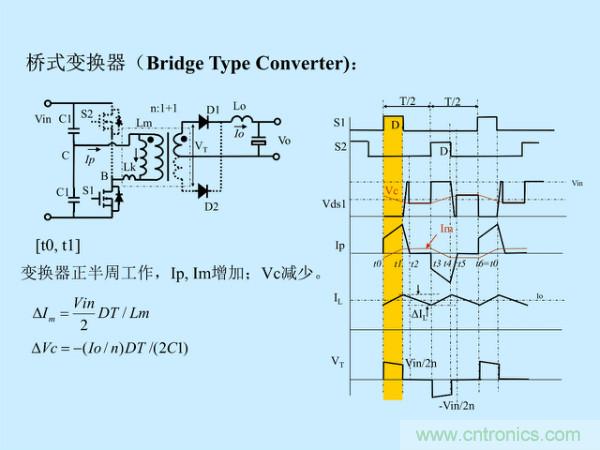

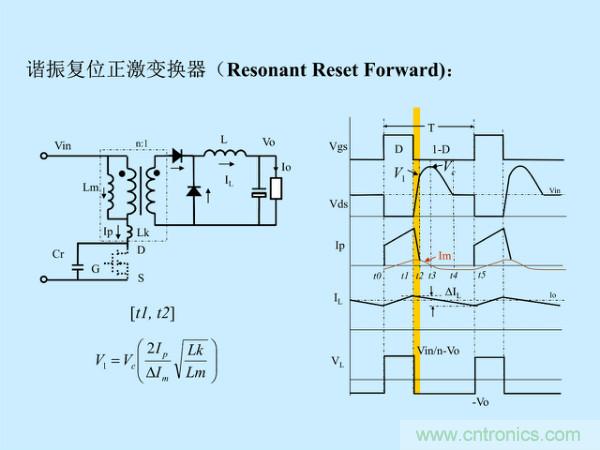

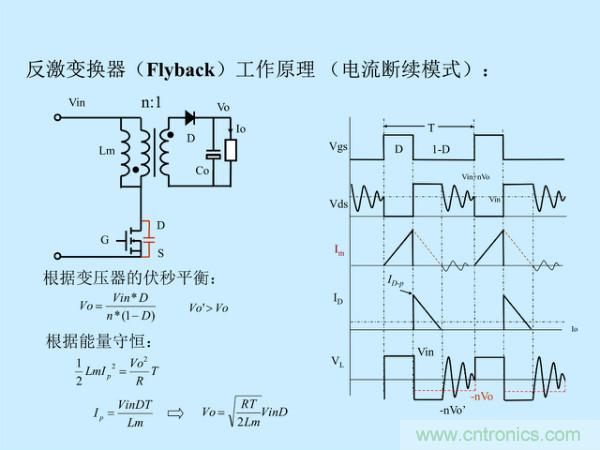

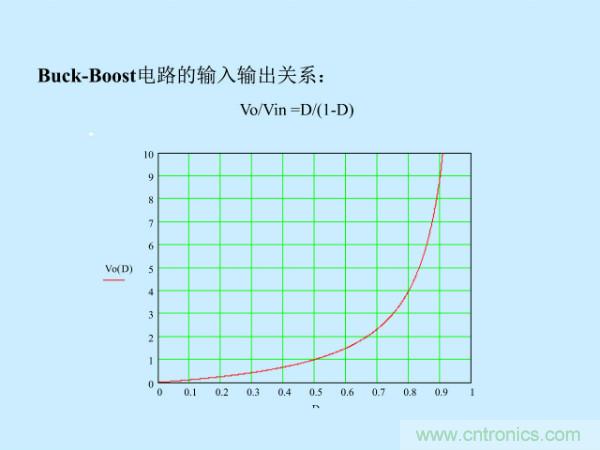

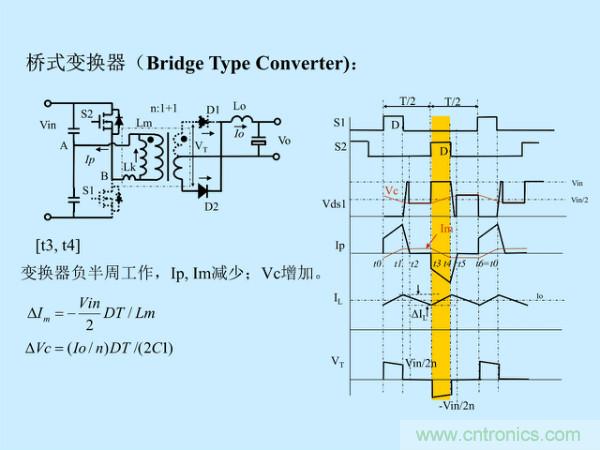

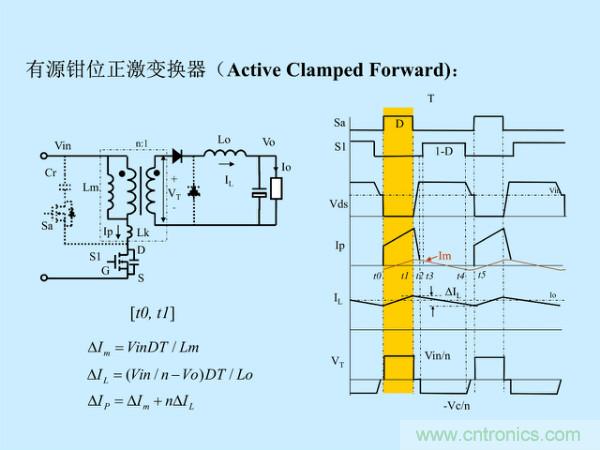

下面设计拓扑的直接放图片,这样直观点:
