【导读】图1所示的电路是电化学阻抗谱(EIS)测量系统，用于表征锂离子(Li-Ion)和其他类型的电池。EIS是一种用于检测电化学系统内部发生的过程的安全扰动技术。该系统测量电池在一定频率范围内的阻抗。这些数据可以确定电池的运行状态(SOH)和充电状态(SOC)。该系统采用超低功耗模拟前端(AFE)，旨在激励和测量电池的电流、电压或阻抗响应。
电路功能与优势
图1所示的电路是电化学阻抗谱(EIS)测量系统，用于表征锂离子(Li-Ion)和其他类型的电池。EIS是一种用于检测电化学系统内部发生的过程的安全扰动技术。该系统测量电池在一定频率范围内的阻抗。这些数据可以确定电池的运行状态(SOH)和充电状态(SOC)。该系统采用超低功耗模拟前端(AFE)，旨在激励和测量电池的电流、电压或阻抗响应。
老化会导致电池性能下降和电池化学成分发生不可逆变化。阻抗随容量的下降而呈线性增加。使用EIS监视电池阻抗的增加可以确定SOH以及电池是否需要更换，从而减少系统停机时间和维护成本。
电池需要激励电流，而不是电压，而且阻抗值在毫欧姆范围内很小。该系统包括向电池注入电流的必要电路，并允许校准和检测电池中的小阻抗。

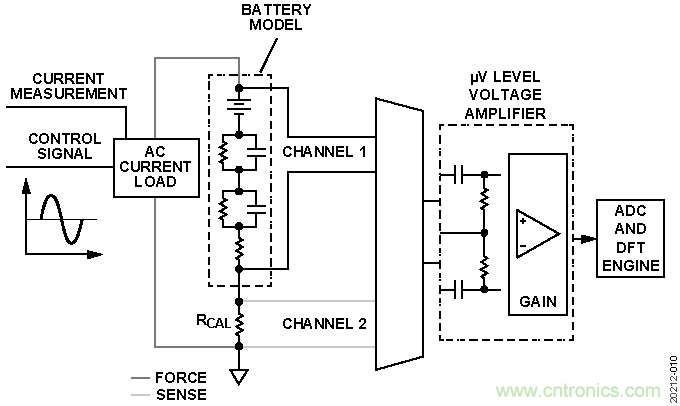

图1.简化电路功能框图
电路描述
电池EIS理论
电池是非线性系统；因此，检测电池I-V曲线的一个小样本，使系统呈现伪线性行为。在伪线性系统中，正弦输入产生的正弦输出频率完全相同，但相位和振幅发生了偏移。在EIS中，向电池应用交流激励信号以获得数据。

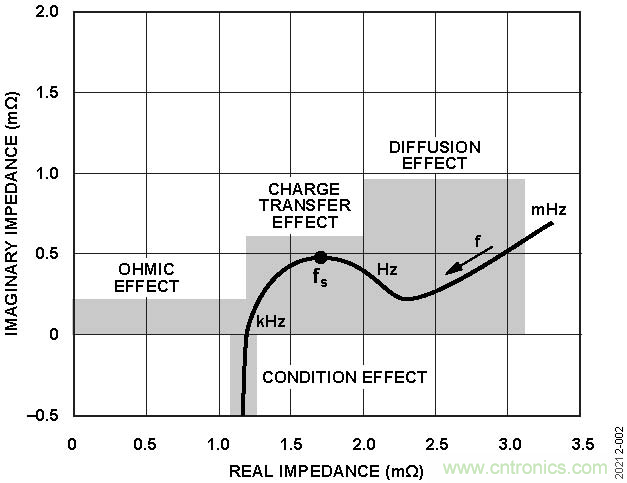

EIS中的信息常用奈奎斯特图表示，但也可以使用波特图显示（本电路笔记侧重常见格式）。在奈奎斯特图中，使用阻抗的负虚分量（y轴）与阻抗的实分量（x轴）作图。奈奎斯特图的不同区域对应于电池中发生的各种化学和物理过程（见图2）。

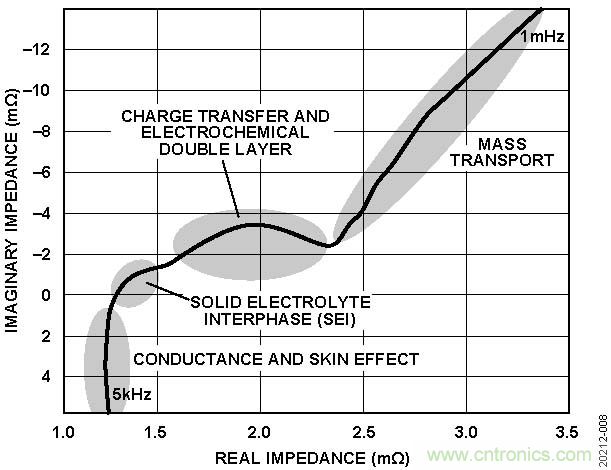

图2：电池的奈奎斯特图显示与电化学过程相对应的不同区域
这些过程使用电阻、电容和一种称为Warburg电阻的元件来建模，Warburg电阻用字母W表示（在等效电路模型(ECM)部分有更详细的描述）。没有简单的电子元件来表示Warburg扩散电阻。
等效电路模型(ECM)
等效电路模型(ECM)使用简单的电子电路（电阻和电容）来模拟电化学过程。该模型用一个简单的电路来表示一个复杂的过程，以帮助分析和简化计算。这些模型基于从测试电池中收集的数据。对电池的奈奎斯特图进行表征后，可以开发一种ECM。大多数商业EIS软件都包含一个选项，用于创建一个特定的、独特的等效电路模型，以更接近由任何特定电池生成的奈奎斯特图的形状。在创建电池模型时，有四个常见参数表示电池的化学性质。
电解（欧姆）电阻—RS
RS的特性如下：
•对应于电池中电解质的电阻
•在进行测试时受电极和所用导线长度的影响
•随电池的老化而增加
•当频率>1 kHz时占主导
双层电容—CDL
CDL的特性如下：
•发生在电极和电解质之间
•由围绕电极的两层平行的相反电荷组成
•在1 Hz至1 kHz频率范围内占主导
电荷转移电阻—RCT
•电阻是在电子从一种状态转移到另一种状态，即从固体（电极）转移到液体（电解质）的过程中发生的
•随电池的温度和充电状态而改变
•在1 Hz至1 kHz频率范围内占主导
Warburg（扩散）电阻—W
•表示对质量转移即扩散控制的阻力
•典型地表现45°相移
•当频率<1 Hz时占主导

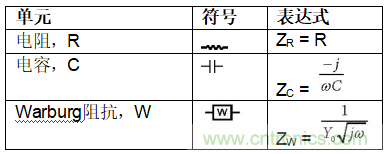

表1提供了每个ECM组件的符号和表达式。
表1.ECM组件
构建电池ECM
建立等效电路模型(ECM)的过程通常以经验为基础，需要使用各种等效电路模型进行实验，直到模型与测量的奈奎斯特图匹配。
下面几节将介绍如何创建一个典型的电池模型。
Randel电路模型欧姆和电荷转移效应
Randel电路是最常见的ECM。Randel电路包括电解质电阻(RS)、双层电容(CDL)和电荷转移电阻(RCT)。双层电容与电荷转移电阻平行，形成半圆模拟形状。
简化的Randel电路不仅是一个有用的基本模型，而且是其他更复杂模型的起点。
图3.Randel电路

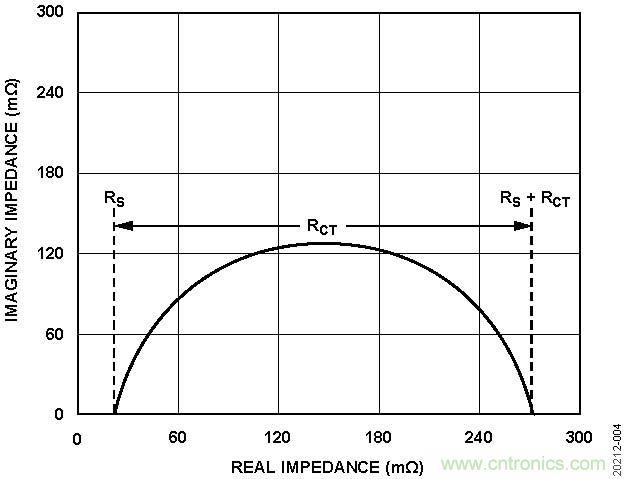

图4.产生奈奎斯特图的简化Randel电路图
简化Randel电路的奈奎斯特图始终是一个半圆。电解质电阻(RS)是通过读取电池特性的高频截点处的实轴值来确定的，即线穿过图左侧的x轴处就是高频区。在图4中，电解质电阻(RS)是接近奈奎斯特图起源的截点，为30Ω。另一（低频）截点的实轴值是电荷转移电阻(RCT)和电解质电阻（本例为270 Ω）的和。因此，半圆的直径等于电荷转移电阻(RCT)。
Warburg电路模型—扩散效应
对Warburg电阻建模时，将组件W与RCT串联添加（见图5）。Warburg电阻的增加产生了45°线，在图的低频区很明显。
图5.Warburg电路模型—扩散效应

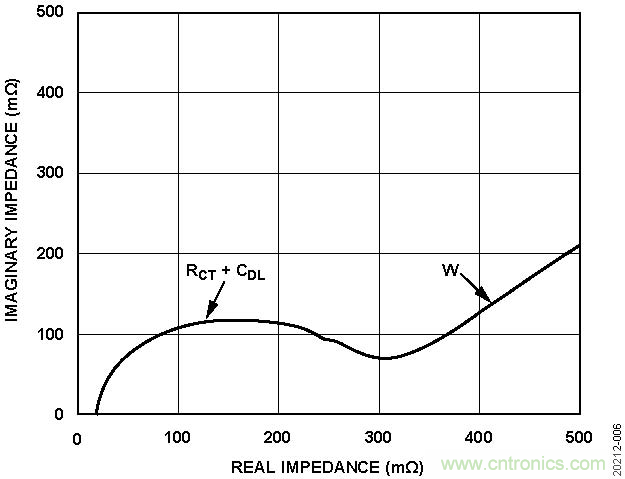

图6.具有扩散效应的ECM
组合Randel和Warburg电路模型
有些电池描绘两个半圆形。第一个半圆对应固体电解质界面(SEI)。SEI的生长是由电解质的不可逆电化学分解引起的。如果是锂离子电池，SEI则随着电池的老化在负极处形成。这种分解的产物在电极表面形成一层固体。
形成初始SEI层后，电解质分子无法通过SEI到达活性材料表面，与锂离子和电子发生反应，从而抑制了SEI的进一步生长。
将两个Randel电路组合起来，为这种奈奎斯特图建模。电阻(RSEI)针对SEI的电阻建模。

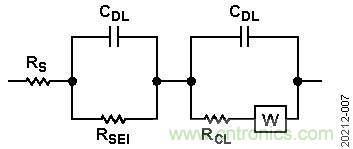

图7.两个Randel电路
图8.修改的Randel电路模型；奈奎斯特图是一个具有明显SEI的锂离子电池
使用AD5941的电池阻抗解决方案
AD5941阻抗和电化学前端是EIS测量系统的核心。AD5941由一个低带宽环路、一个高带宽环路、一个高精度模数转换器(ADC)和一个可编程开关矩阵组成。
低带宽环路由低功耗、双输出数模转换器(DAC)和低功率跨阻抗放大器(TIA)组成，前者可产生VZERO和VBIAS，，后者可将输入电流转换为电压。
低带宽环路用于低带宽信号，其中激励信号的频率低于200 Hz，例如电池阻抗测量。
高带宽环路用于EIS测量。高带宽环路包括一个高速DAC，用于在进行阻抗测量时产生交流激励信号。高带宽环路有一个高速TIA，用于将高达200 kHz的高带宽电流信号转换为可由ADC测量的电压。
开关矩阵是一系列可编程开关，允许将外部引脚连接到高速DAC激励放大器和高速TIA反相输入端。开关矩阵提供了一个接口，用于将外部校准电阻连接到测量系统。开关矩阵还提供电极连接的灵活性。
电池的阻抗通常在毫欧姆范围内，需要一个类似值的校准电阻RCAL。此电路中的50 mΩ RCAL太小，AD5941无法直接测量。由于RCAL较小，外部增益级使用AD8694来放大接收信号。AD8694具有超低噪声性能以及低偏置和漏电流参数，这对EIS应用至关重要。此外，在RCAL和实际电池上共用一个放大器有助于补偿电缆、交流耦合电容和放大器产生的误差。
激励信号
AD5941使用其波形发生器、高速DAC(HSDAC)和激励放大器来产生正弦波激励信号。频率可编程，范围为0.015 mHz至200 kHz。信号通过CE0引脚和外部达林顿对晶体管配置应用于电池，如图9所示。需要电流放大器，因为激励缓冲器所能产生的电流上限为3 mA。典型电池需要高达50 mA。

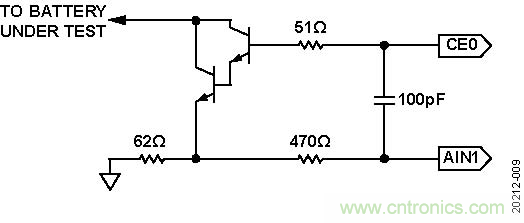

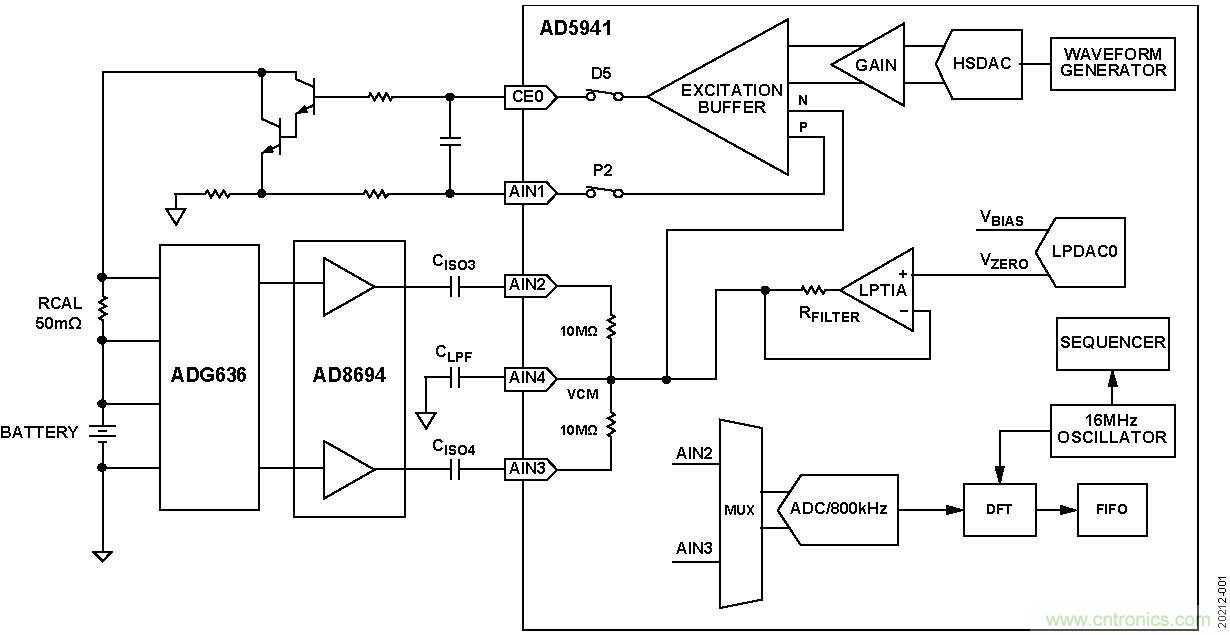

图9.达林顿晶体管对
测量电压
有两个电压测量阶段。首先，测量RCAL上的压降。其次，测量电池电压。每个组件上的压降在微伏的范围内很小(μV)。因此，测得的电压通过一个外部增益级发送。增益放大器AD8694的输出通过引脚AIN2和引脚AIN3直接发送到至AD5941芯片上的ADC。通过利用离散傅里叶变换(DFT)硬件加速度计，对ADC数据执行DFT，其中实数和虚数计算并存储在数据FIFO中，用于RCAL电压测量和电池电压测量。ADG636对电池和RCAL进行多路复用，输出至AD8694增益级。
需要ADG636开关的超低电荷注入和小漏电流来消除AD5941输入引脚上的寄生电容。由于AIN2和AIN3引脚均用于RCAL测量和电池测量，阻抗测量的信号路径是成比例的。
计算未知阻抗(ZUNKNOWN)
EIS采用比例式测量法。为了测量未知阻抗(ZUNKNOWN)，在已知电阻RCAL上施加交流电流信号，并测量响应电压VRCAL。然后在未知阻抗ZUNKNOWN上施加相同的信号，并测量响应电压VZUNKNOWN。对响应电压执行离散傅里叶变换，确定每次测量的实值和虚值。可使用下式计算未知阻抗：
图10.EIS测量图
电路评估与测试
下节概述CN-0510电路设计的测试程序和结果的收集。有关硬件和软件设置的完整详细信息，请参阅CN-0510用户指南。
设备要求
•带USB端口和Windows® 7或更高版本的PC。
•EVAL-AD5941BATZ电路板。
•EVAL-ADICUP3029开发板。
•CN-0510参考软件
•USB A型转micro USB电缆
•连接抓取器/鳄鱼夹的Bayonet Neill–Concelman (BNC)连接器
•电池（待测器件，DUT）

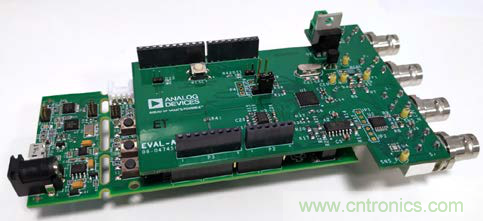

图11.参考设计板
开始使用
1.通过Arduino接头将EVAL-AD5941BATZ连接到EVAL-ADICUP3029。
2.插入BNC，连接F+、F、S+、S上的电缆。
3.通过将micro USB电缆连接到EVAL-ADICUP3029上的P10为开发板供电，并将USB电缆的另一端插入您的电脑。
a.在连接电池之前，确保开发板通电，以避免短路。
4.从GitHub下载示例固件。
analog.com wiki网站上提供了下载说明。
5.将嵌入式软件配置为应用所需的参数。
a.使用AD5940BATStructInit(void)函数。（示例如下。）

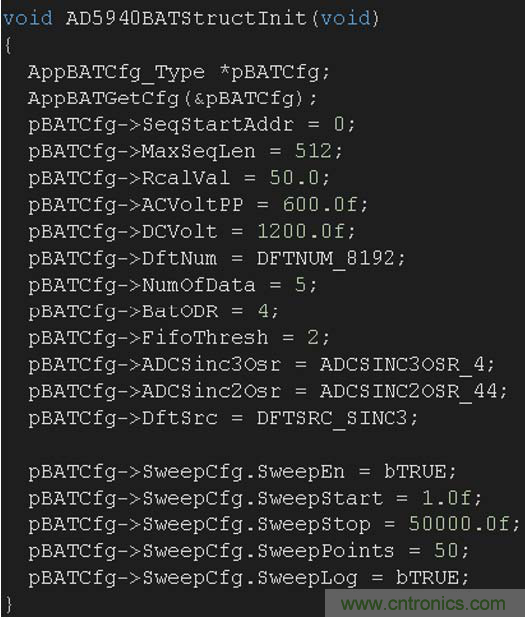

图12.固件配置
a.使用建议的交互式开发环境(IDE)构建代码并将代码下载到EVAL-ADICUP3029目标板。有关安装详细信息，请参阅AD5940用户指南。
6.按照图13所示连接电池。将F+和S+引线连接到电池的正极，将S-和F-连接到电池的负极。
7.按EVAL-ADICUP3029上的3029-RESET按钮。

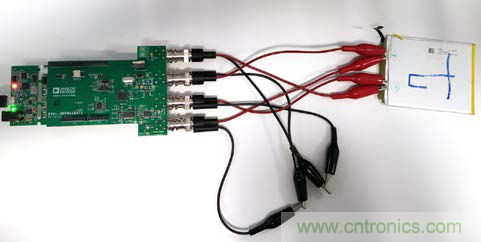

图13.完整EIS电池系统
电池测试和结果
1.使用程序（如RealTerm）打开串行终端。
2.将波特率配置为230,400。
a.选择EVAL-ADICUP3029连接到的COM端口。
3.测量结果通过UART流式传输，并可以保存到文件中进行分析。
请注意，在程序开始时执行一次校准功能。如果激励频率较低，则至少需要4个周期才能捕获波形。要测量0.1 Hz，需要40秒以上才能完成。
请注意，硬件针对1 Hz以上的频率进行优化。低于此值的测量值由于外部放大器的1/f噪声而更加嘈杂。

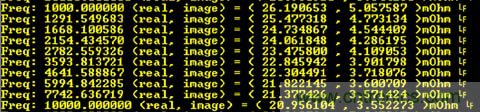

图14.显示在终端程序中的结果
图15显示使用EVAL-AD5941BATZ测量示例锂离子电池的奈奎斯特图。

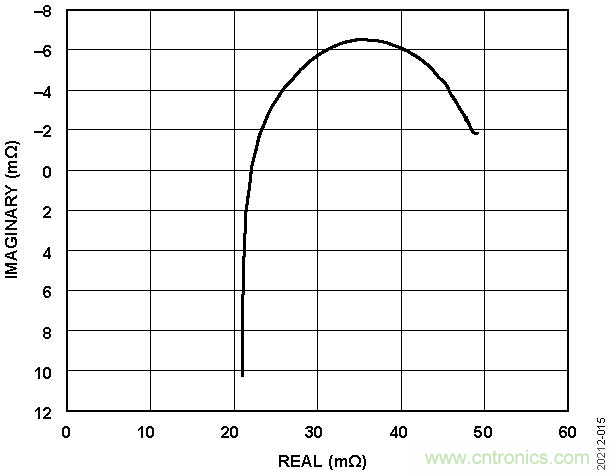

图15.奈奎斯特图（扫描1.11 Hz至50 kHz）
