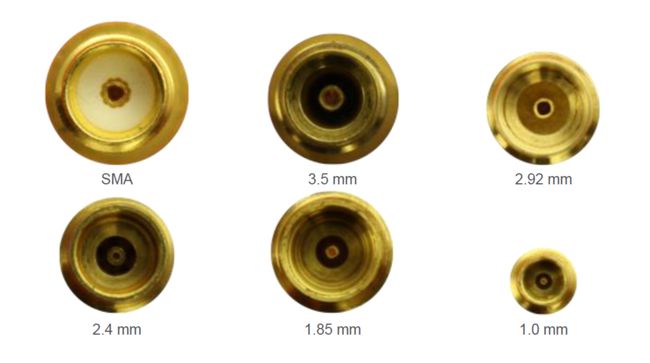

【导读】连接器是电子测量中必不可少的重要部件，无论测试仪表还是DUT，无论线缆还是附件，处处都有形形色色的不同连接器的身影。对于测试工程师而言，经常用到的连接器有N型、BNC型、SMA型、3.5 mm、2.92 mm、2.4 mm、1.85 mm、1 mm这几种。我们先来选取一些比较常用的连接器了解一下：

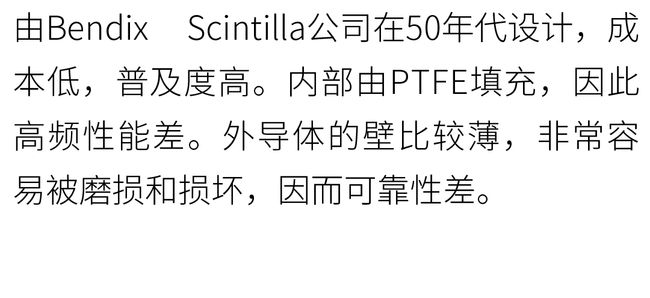

SMA连接器

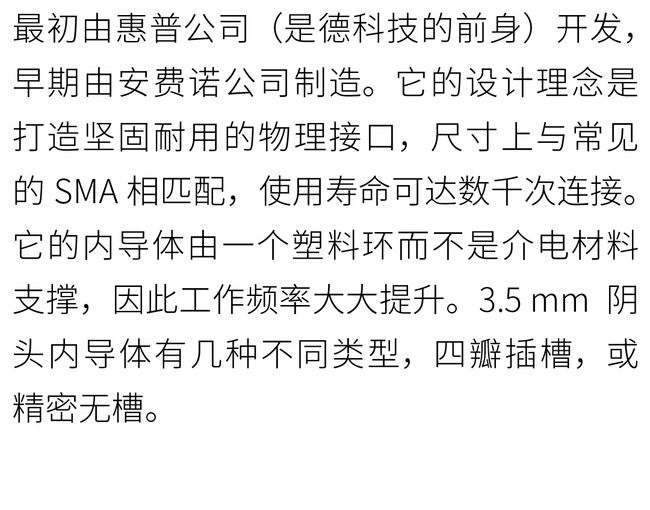

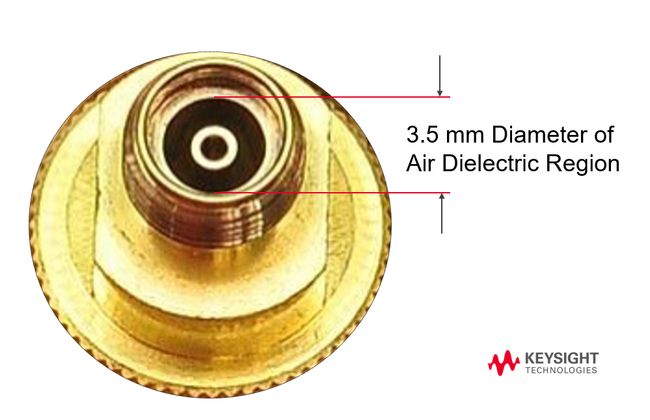

3.5 mm连接器
2.92 mm连接器

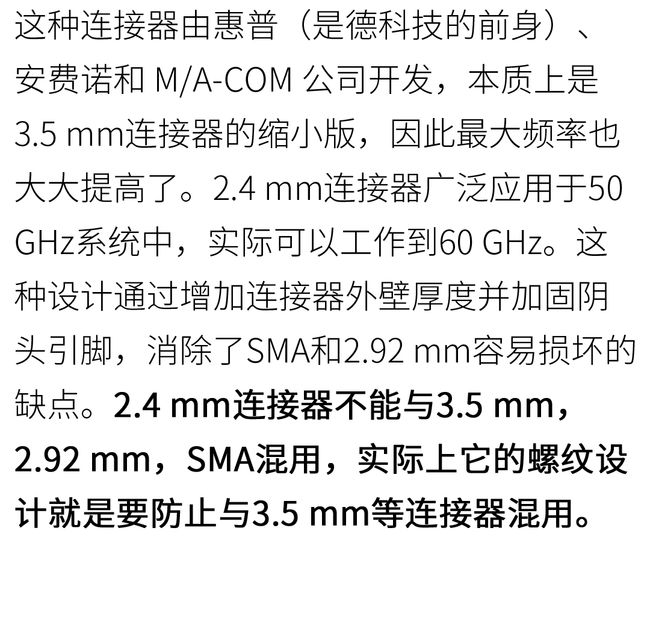

2.4 mm连接器

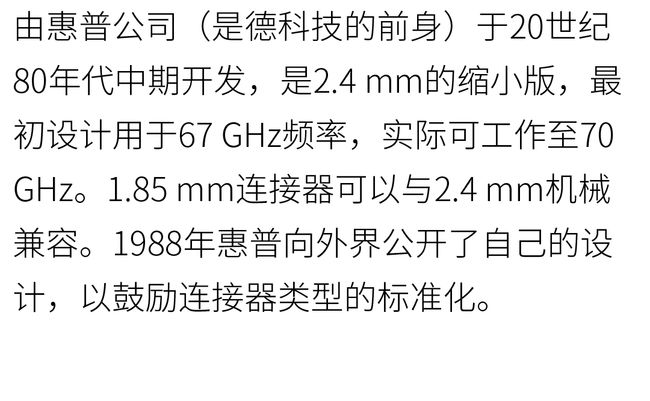

1.85 mm连接器

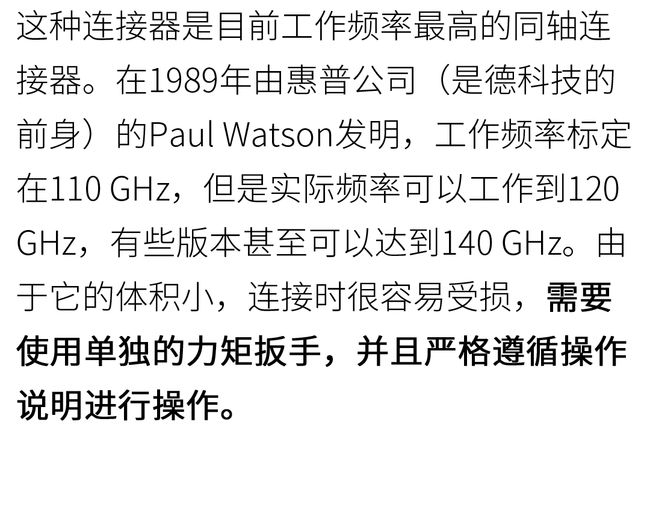

1.0 mm连接器
以上这些耳熟能详，朝夕相处的连接器名字里都带有直径尺寸。这个标注的尺寸指的是外导体的内径。这一尺寸和内导体的外径一起，直接决定了连接器的最高工作频率以及散射性能（S参数）。
因此，不正确地使用连接器会导致错误的测试结果，而另一方面，劣质或磨损的连接器会损坏其他昂贵仪表和线缆的接口。所以，日常使用连接器必须千万小心避雷。
雷区一：使用错误的连接器或有故障的连接器
2.4 mm的连接器不能与2.92 mm，3.5 mm，SMA的连接器混用。不正确的使用方法会造成永久性机械损坏。有问题的连接器需要及时弃用，否则会影响到与之连接的其他设备。例如偏针的阳性连接器会损坏与之相连的阴性连接器内导体。
雷区二：徒手拧连接器
徒手拧连接器时，会带来很差的测试结果。下图是一个真实的1.85 mm连接器S21相位的重复性实验结果。由于没有使用力矩扳手，相位结果在30 GHz发生跳变。后面的数据表格详细比较了测量误差——频率越高，误差越大。
雷区三：使用错误的力矩扳手来拧连接器

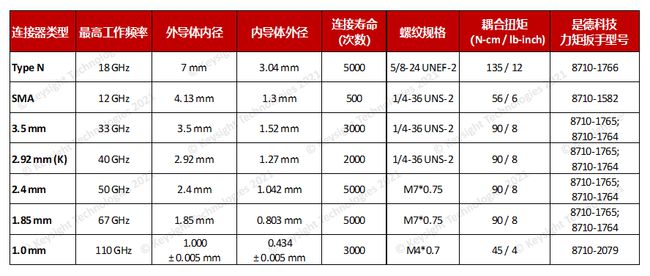

第三个大雷区，就是使用错误的力矩扳手来拧连接器。使用力矩扳手的原因， 是确保每次连接所施加的力都是一样的，也就是每次都一样松紧，这样可以获得可重复的测量结果，并且保证不会由于用力过猛伤害连接头。所以，不同的连接头由于其尺寸、材料、属性的不同，需要使用不同的力矩扳手，下面这个表给大家做参考。
雷区四：不正确使用力矩扳手来拧连接器

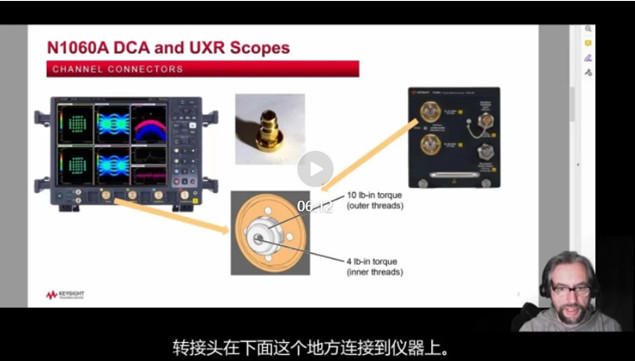

还有些时候，力矩扳手都选对了，但是，依然造成了连接器的损坏。这又是为什么？很简单，您的方法错了。是的，方法很重要，比如，力矩扳手把握的位置、角度，等等。我们刚才所说的这么多连接器中，1.0 mm连接器尤为脆弱，因此在连接时更需要严格遵循操作步骤。我们特意准备了下面这个小视频，给大家详细讲解1.0 mm连接器连接的操作步骤。
雷区五：把连接器放在一起收纳管理
我们在有些用户的现场，发现大家把所有的连接器都装在一个盒子里的情况。这样的好处是存取方便。但是带来的问题就是，每次寻找连接器的时候，需要在盒子里翻找，连接器会发生碰撞，容易造成机械磨损，由于尺寸的改变影响阻抗，从而导致性能下降；甚至可能最终导致连接器的损坏。因此，我们建议连接器分开收纳。如果一定要集中在一起，可以找一块防静电的材料，按照连接器尺寸挖一些凹槽，把连接器分别放入。这样一目了然，方便存取，也能很好的保护连接器不受损坏。
意犹未尽？还有更多更详细的关于连接器，或其他电子仪器保养维护的小贴士，您可以关注我们后续的一些市场活动，我们会详细给大家讲解。
同时，大家在使用仪器，以及连接器的时候有任何疑问，别忘了善用您的KeysightCare权益 —— 可以登录KeysightCare门户网站寻找技术文章或者寻求技术支援。
