SR70

Littelfuse公司近期推出的新系列的瞬态抑制二极管阵列（SPA器件）。经过优化设计的该系列产品可用于保护VDSL和VDSL2等电信接口免受破坏。 每个SR70系列的瞬态抑制二极管阵列都由四个低电容轨到轨式二极管组成，能够有效保护设备免受静电放电（ESD）和雷击导致的浪涌现象的破坏。 功能强大的SR70系列能够在±30kV条件下安全地吸收高达40A（tP=8/20μs）的浪涌电流和反复性ESD震击，且性能不会下降。



与市面上用于电信保护应用的其他产品相比，SR70系列在与浪涌相关的保护性能方面遥遥领先，拥有40A的较高浪涌额定值（同类竞争产品仅为24A或27A）、通常为2.0pF的较低负载电容（同类竞争产品则介于2.5pF至10pF之间），以及30kV的较高ESD额定值（同类竞争产品为8kV）。 低负载电容使得SP70系列瞬态抑制二极管阵列成为保VDSL、VDSL2、T1/E1/T3/E3以及10/100/1000以太网线路等高速数据线路的理想选择。 这种强大的保护性能也可帮助电信制造商达到监管标准。



Littelfuse瞬态抑制二极管阵列产品经理Chad Marak表示：“该产品使我们更加重视对电信应用及端口保护产品的研发。 这是首款经过优化设计、用于xDSL接口的瞬态抑制二极管阵列，不过我们的产品依然以保护设备免受雷击感应瞬变的破坏为重点。”



优点：


强大的浪涌保护能力，可在不降低性能的前提下吸收高达40A（tP=8/20μs）由雷击导致的浪涌电流，并有助于确保产品符合监管标准的规定。

每个输入/输出端至地面的负载电容较低（通常为2pF），最大限度地减少了信号损失，因而是保护VDSL、VDSL2等高速数据线的理想产品。

极高的ESD保护（±30kV接触放电，±30kV空气放电），超出IEC61000-4-2标准的最高等级（±8kV）。

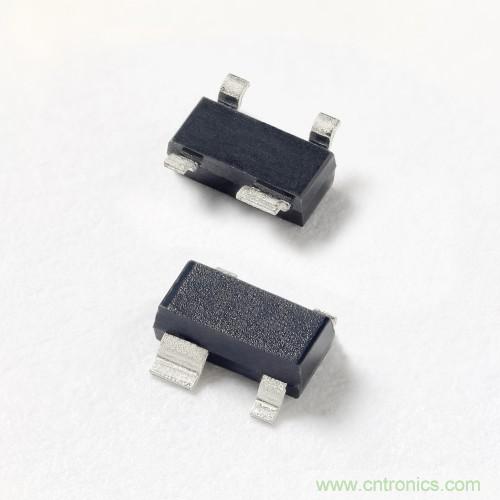

紧凑型SOT143封装节省了电路板空间，使设计师能够更灵活地安排电路保护器件的布局。

极低的动态电阻（0.35Ω）确保了出色的箝位能力。
