基于USB兼容单节锂离子电池充电器电路设计

发布时间:2014-10-06 责任编辑:sherryyu

【导读】bq24153A/6A/8/9 充电参数可以通过I2C接口进行编程,C集成了一个同步PWM控制器,功率MOSFET小号,输入电流检测,高精度电流和电压调节,充电终止,成为一个小型WCSP封装。

bq24153A/6A/8/9 完全集成开关模式单节锂离子电池充电器是一个紧凑,灵活,高效率的,友好的USB开关模式充电管理设备的单节锂离子电池,锂聚合物电池,使用广泛的便携式应用。充电参数可以通过I2C接口进行编程。该IC集成了一个同步PWM控制器,功率MOSFET小号,输入电流检测,高精度电流和电压调节,充电终止,成为一个小型WCSP封装。

IC对电池充电分为三个阶段:调节,恒定电流和恒定电压。自动限制输入电流的设定值由主机。充电终止基于电池电压以及用户可选择的最小电流电平上。复位控制的安全定时器,I2C接口提供了一个安全备份。在正常操作时,IC会自动重新启动充电周期,如果电池电压降到内部阈值以下,并自动进入睡眠模式或高阻抗模式,当输入电源被拿掉。可充电状态报告给主机使用的I2C接口。在充电过程中,在IC监视它的结温(TJ),降低充电电流一旦TJ增加至约125℃。支持USB OTG设备,bq24153A / 8可提供VBUS通过提高电池的电压(5.05V)。可在20引脚WCSP封装的IC 。

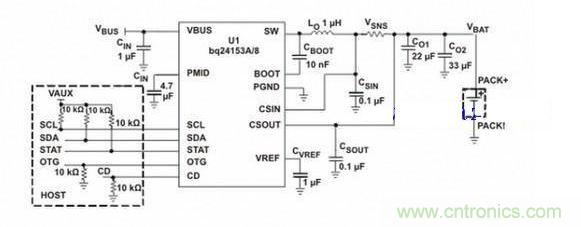

bq24153A/6A/8/9 完全集成开关
