高保真音频电缆DIY,全程制作指南给你

发布时间:2015-04-29 责任编辑:sherry

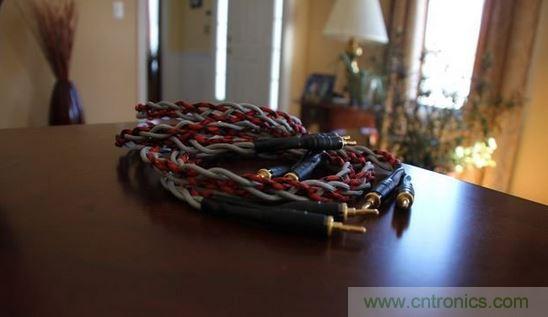

【导读】欢迎来到我的制作指南——制作高端音频连接线。本指南将带你从开始到完成,通过DIY建立多股编织扬声器连接。你可以根据你的想象,制作任何长度、颜色和款式的连接线。

高端音频电缆是花费最大的一部分。一些公司 (如 Nordost 和 Audioquest )卖 500 美元一双的喇叭线!那只是 1 米电缆 !也许你会像大多数人一样问到,这些 500 元的电线有什么特别?答案很简单: 没有 !事实上,这些500美元的扬声器电缆并没有什么不同。他们之所以收取高昂的价格,是因为他们声称几何和导线的设计将会改善你的声音的质量。
高保真音频电缆DIY
假如你对高端音频连接线情有独钟,但是你又不想被当个傻子一样花费500美元去买。那么,最好的办法是制作一个属于自己的连接线!根据我给出的10个步骤,你很容易编制扬声器电缆。

步骤1:制定计划
高保真音频电缆DIY
在开始之前,你最好做一份计划书。你必须考虑你想要的最终产品是什么样子,需要什么材料。一些重要的事情也要做些笔记:

长度

电缆的总长度取决于你的扬声器离你的功放有多远。对于桌面设置来说,1m电缆应该能应对大多数情况。但对于家庭影院或听音室,你需要根据具体情况采取具体措施。

风格

电缆的总长度也取决于电缆的样式。比如,在同样长度情况下,编织线就要比双绞线耗费更多。

电线/电缆

有无数的方法将这些线编织在一起,因此,采用数量不同的电线/电缆进行编织,将直接影响到最终产品的外观。使用多个长长的薄的电线可以允许电缆更加灵活,并仍可用于高功率设置。我个人比较喜欢 4 线编织,因为我相信它看起来是最好(以下展示的就是这种操作方法)。但是你也可以自由使用任何方法编织!如果你不擅长编织,那么一个简单的3线编织也可以使用,该方法对任何人来说都很容易,仅仅只需三根线。

颜色

电缆的颜色取决于使用什么颜色的线。你可以选择任何方法进行颜色处理,有些人甚至用聚四氟乙烯的方式把他们的整个电缆弄成洁白的颜色。

终端

终端的处理完全取决于你。如果你不确定怎么处理,你可以让他们裸露的连接到你的系统。如果你不确定要使用什么样的终端,检查那些已经在系统上的电线,尽量使用同种风格的终端。我个人推荐香蕉插头,因为他们是最容易使用。

步骤2:工具
高保真音频电缆DIY

高保真音频电缆DIY
[page]

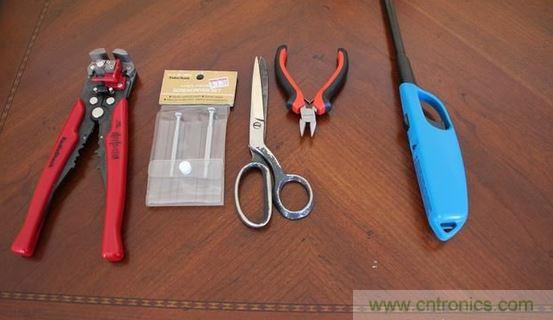

所需工具:

- 一对剥线机
- 一个很好的剪刀和或钢丝钳
- 从轻或者热风枪
- 一卷胶带,或者类似的强度胶带
- 刀或剃须刀刀片
-一个小螺丝刀

步骤3:材料
高保真音频电缆DIY

高保真音频电缆DIY

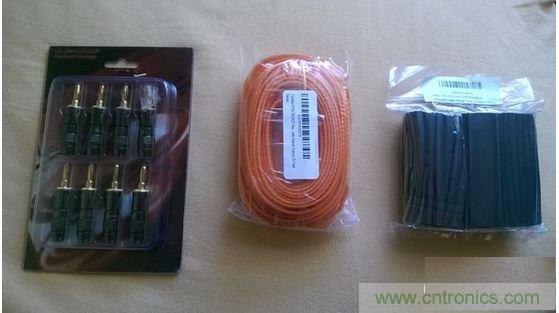

你需要什么材料取决于你你想要什么样子的产品。以下是我需要的材料:

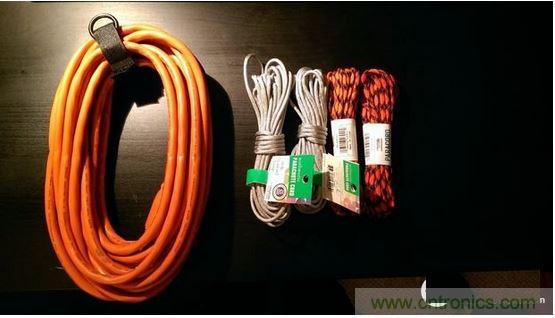

- 72‘的paracord(各种颜色)
- 25’16 AWG三芯延长线
- 8个香蕉插头
- 一大堆各式各样的热收缩管

材料总成本38美元。

最便宜的三线延长线与16 AWG导线可以找到。便宜的电缆易于拆卸,清洁。更昂贵的电缆都紧紧围绕着形成内导体绝缘的最外层,这使得处理起来困难得多。

步骤4:剥开电缆
剥开电缆
[page]
剥开电缆

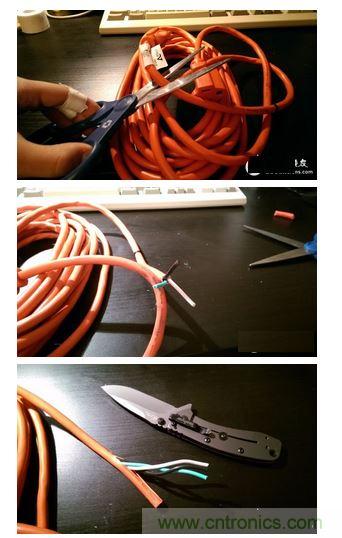

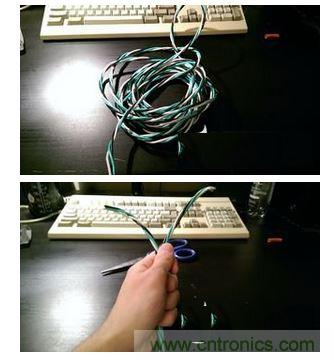

(1首先,抓住你的长电缆并切断两端的插头。你会看到里面有三个 16 AWG 导线,这些电线将成为我们的扬声器电缆。

(2然后使用锋利的刀片在绝缘电缆的另一端纵切几英寸,接着把里面的三根导线拉出来。

(3 内部导线一旦露出来,你会发现他们松散地缠绕在一起。

(4现在把他们彼此解开,并根据颜色将它们分开。

(5)每个成品电缆将使用4根线,所以你需要确定完成这个设计需要多少电缆。

步骤5:准备尼龙线
准备尼龙线

准备尼龙线
[page]

准备尼龙线

准备尼龙线
现在我们需要把注意力转向尼龙绳。我将在下面使用的材料叫做paracord 550。

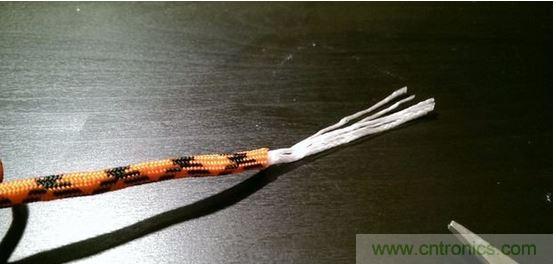

(1) 观察尼龙绳的末端,你会发现为了防止磨损已经把他们融合在了一起。你需要用剪刀剪断两端。

(2) 你会注意到里面有几股尼龙线,只需将线全部拉出就可以。

步骤6:套线
套线

套线
[page]

套线
现在是时候将我们之前准备的尼龙绳套在电线上了。然而这不是简单的在电线外表滑动尼龙绳。

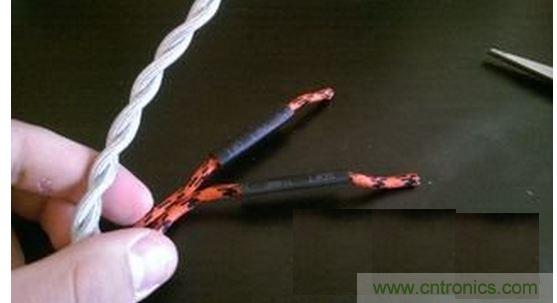

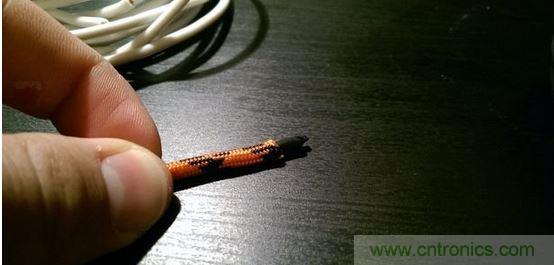

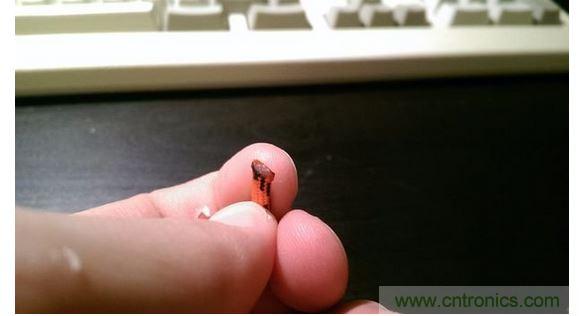

如果不进行处理,那么尼龙绳在电线外表滑动将不可避免的挂到导线内的铜绞线。所以用火机对电线的端部进行加热处理,直到它开始融化。然后用手指揉捻电线的融化端,或是在桌子上滚动,让端部形成圆形。这样就会使尼龙绳能更好的滑动。

确保在一端留下半英寸不用尼龙绳包裹,然后缠绕一块胶带。

步骤7:编织电线
编织电线

编织电线

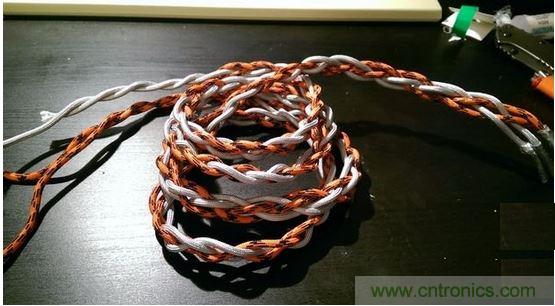

有很多种不同的方式来编织电缆,可惜我不懂复杂的编织技术,所以我选择了最简单的4股编织方式。

注意事项:

不要编织太紧,这样会大大缩短线的最终长度。不过,如果你有足够的线材,你可以编织的紧密,因为这样看起来比松散的更整洁紧凑。

你要做好重新编织的准备,如果他们看起来不美观的话。所以,建议你最好拿一些备用线进行练习。

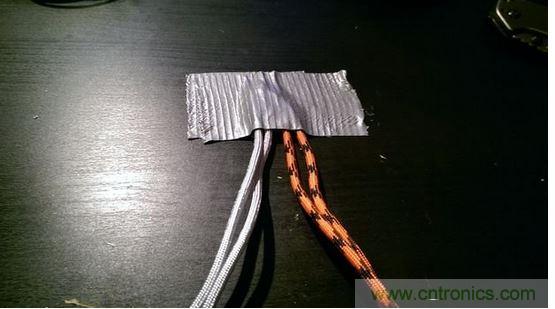

用胶带将线固定在桌面上,这样方便你进行编织。

步骤8:添加终端
添加终端
[page]

添加终端

添加终端

添加终端

添加终端
[page]


现在,你已经完成了音箱线的制作,开始进行终端的连接——安装香蕉插头。需要平头螺丝刀进行安装。

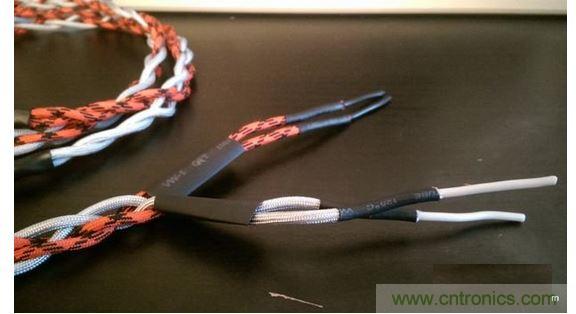

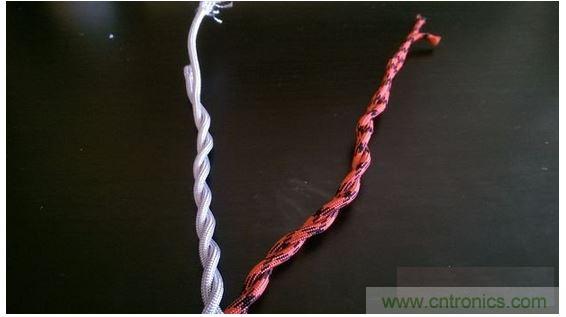

(1) 首先,将绞在一起的线拧开,像图2所示那样。

(2) 然后在电线分裂的地方测量5’,做好标记。用你的钢丝钳或剪刀剪这里。

(3) 用热缩套管套在这个地方,让它紧紧的收缩。

(4) 然后在已收缩的热收缩管表面再套一个热收缩管。

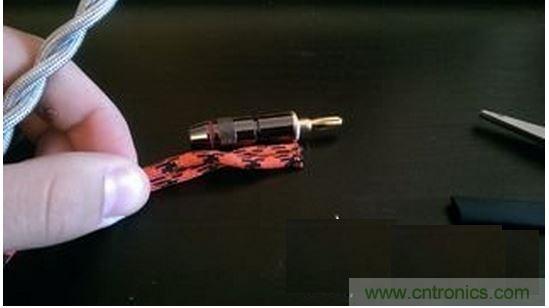

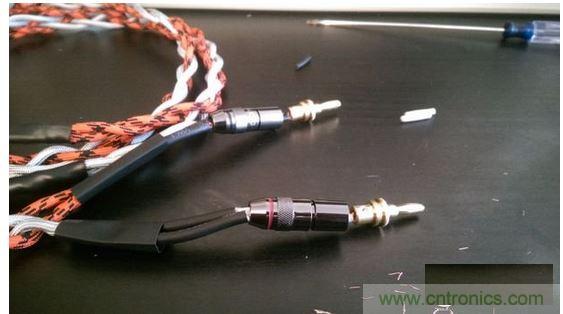

(5) 接着将香蕉插头与电线进行连接。

(6) 然后用热收缩管固定香蕉插头与电线的连接处。

步骤9:测试和故障诊断

在连接到音响系统前,你要像往常一样用万用表测试电线的完整性。

(1) 将万用表调到二极管测试模式,并检查所有线路的连通性。最主要的还要检测正负极之间有没有短路。

(2) 将万用表调到电阻模式,然后检查每根电缆的电阻。正常情况下电阻值应该非常低。如果你看到任何一个值大于1欧姆,你都要注意。

(3) 如果你检测没问题,就将他们连接到你的系统,并测他们的输出信号。

步骤10:结束
添加终端

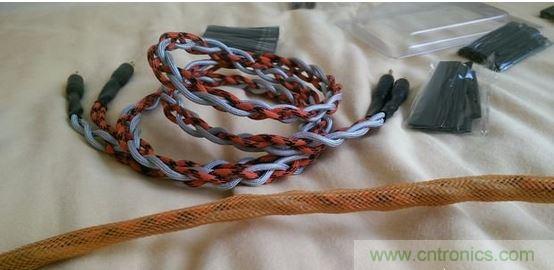

如果你做到了这一步,说明你已经知道如何制作一套高品质,耐用又美观的音频线了。颜色和线风格,可以很容易地修改,以配合您现有的装饰,让你的电缆融入你的房间或从周围环境中脱颖而出。
