【导读】集成电路的发展很大一部分是建立在数字信号的发明上，使用数字信号通信大大提高了信道的噪声裕量。在这里小编将尽力用简单的图像来表明串扰的一系列影响，希望大家能耐心的读下去。
知识越丰富，对知识的敬畏就越深。思维愈发严谨，说话也愈发谨慎，越来越像个老学究，很难再向初学者那样思路广欢乐多了。而普罗大众喜欢的是简单易懂，所以老舍巴金不如韩寒小四，研究雾霾的专家不如柴静的穹顶之下，各种明史学者也敌不过当年明月的一本明朝那些事。但严谨与娱乐也许并不对立，将其结合的最好的应该就是我们伟大的科学家爱因斯坦先生了吧。不信？来张图让大家感受一下。
嗯。大家好，我是Mr.S，上图是我的偶像。不出意外的话串扰将会像反射一样用一系列的文章来说明。在这里小编将尽力用简单的图像来表明串扰的一系列影响，希望大家能耐心的读下去。

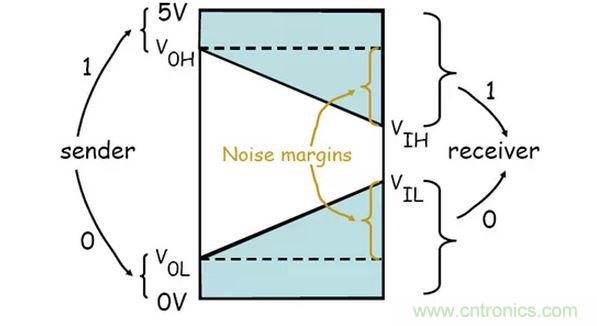

集成电路的发展很大一部分是建立在数字信号的发明上，使用数字信号通信大大提高了信道的噪声裕量。以DDR3信号为例，其接收端的判决电平通常为VinH=900mV，VinL=600mV，也就是说，如果输出为标准的0-1.5V信号的话，在信道上能够容忍的噪声裕量达到了600mV，相当于信号电平的40%。这40%的裕量将被反射，损耗，电源噪声，串扰等问题瓜分。
在这里，高速先生抛出第一个结论：大部分数字信号可能比大家想象中的要强壮得多（心のOS：不要再让我们一条信号一条信号的给你们仿真啦！）。
当然，信号的强壮不是我们为所欲为的资本。尽量的提高信号质量与系统的稳定性是我们攻城狮的职责。
[page]

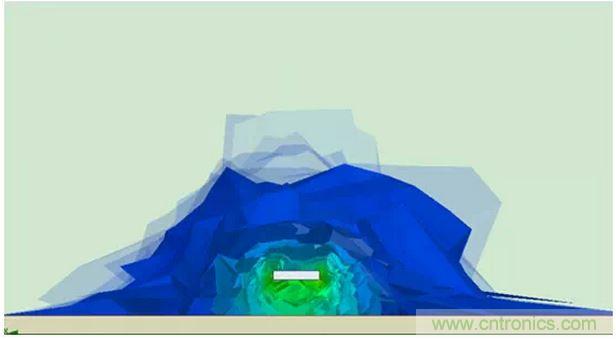

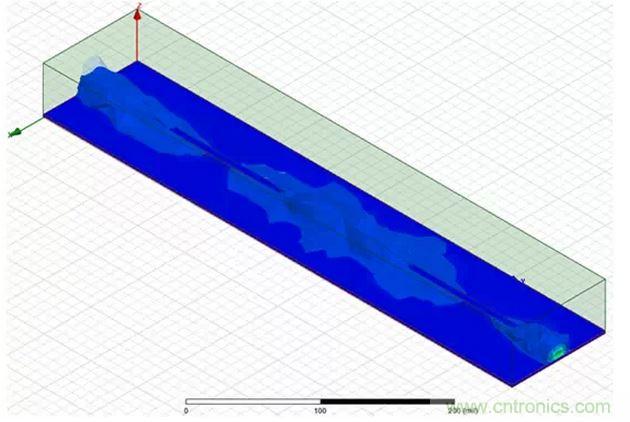

如我们一直强调的，信号传输的并不是电压与电流，而是电磁场。通过电场与磁场的不断转换，信号以光速从发送端传到接收端。当信号传输时，走线附近的电磁场分布如下图：
可以看到，大部分的电磁场分布在信号线以及回流路径之间。

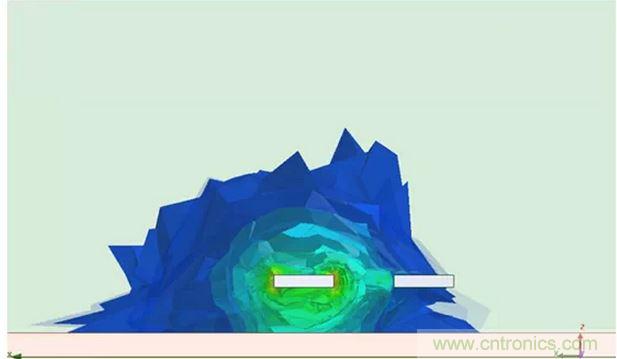

当另一根线闯入了这片电磁场区域时：
一部分的电磁场被吸走了。于是串扰出现了。
