元器件选择技巧:针对小型化光纤连接器

发布时间:2015-07-06 责任编辑:sherry

【导读】小型化光纤连接器的存在,使得当今的选择过程变得简单。那么在选择小型化光纤连接器的时候有什么需要注意的呢?有哪些诀窍是我们需要掌握的?

在过去三十年间,许许多多的光连接器花开花落,如同昙花一现。而小型化光纤连接器则使得当今的选择过程变得简单。在此提供了选择小型化光纤连接器(SFF,SMALL FORM FACTOR OPTICAL CONNECTORS)的几个诀窍。

在逐渐成熟的市场上,全胜的赢家拥有出色的技术,并且也在推动着竞争性技术的不断发展。而在光纤互连市场上,这一情况便出现在小形状系数光连接器领域。在过去三十年间,许许多多的光连接器花开花落,如同昙花一现,而 LC 和 MTP*/MPO 互连系统则脱颖而出,成为明显的领先者,在全球范围内使用户、系统设计人员以及光学组件和收发器设计人员成为受益者。
小型化光纤连接器

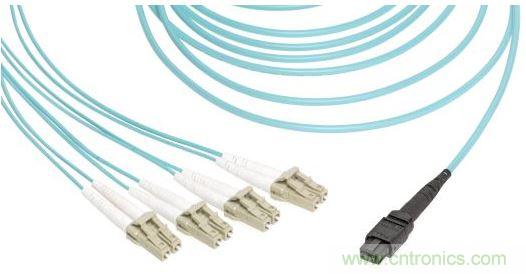

Molex 的 MTP 至 LC 8 光纤多模多芯软光缆通过两种领先的光连接器接口展示出在密度上的不同之处

LC 连接器可以提供基于陶瓷套管连接器的最优的性能与易用性。MTP/MPO 互连接口在光学性能与光纤端口集中度之间做出了一定的平衡,具有最佳的密度。尽管原有的 SC 连接器适用于密度较低的接插面板与光模块,FC 连接器则设计用于更加鲁棒的测试设备环境。在大多数应用中,鉴于 LC 和 MTP/MPO 连接器的明显优势,ST、SC 和 FC 连接器的使用量正在下降。

LC 互连系统可以支持多种光缆直径、应变释放靴或者限弯器。拉片可以帮助 LC 达到最大的接插面板密度,同时保持其易用性。对于单模应用来说,APC(角抛光)版本有助于实现绝佳的背向反射性能。LC 连接器可选装六位旋转套管调谐功能,在需要时可以提供最低的插入损耗性能。

尽管需要越来越高的光纤密度,解决方案通常要求从基于陶瓷套管的连接器直接过渡到精密塑模、基于 MT 多光纤套管的连接器。这就使得情况愈发复杂。现在让我们后退一步,解释一下术语:

● MT 套管 – 精密塑模套管可支持 2 至 72 条光纤,用作 MTP/MPO 连接器的光纤对中元件

● 导销 – MT 套管所利用的销孔对中机构的一个组成部分,可在两个配对的 MT 套管之间为多条光纤提供精密对中 功能

● MPO 连接器 – 行业标准的多光纤矩形推拉式连接器接口,在公端侧(有导销)/母端侧(无导销)配置中可容纳 MT 套管

● MTP 连接器 – 特定于供应商并具有商标版本的 MPO 连接器接口,特别是在与光模块配对后,可改善光接口的光学性能与机械性能

根据光线数与具体应用,MTP/MPO 接口可以支持具有不同光纤数、光缆构造以及光缆外径的多模和单模光纤。接口的光学性能来自于 MT 套管的精密塑模工艺以及玻璃光纤的抛光工艺,这两种工艺在过去几年间都得到了很大程度的改进。单模 MT 套管经过角抛光处理,改进了回波损耗性能,而多模套管则经 PC(平面)抛光处理。对于使用特定光模块的 MTP/MPO,例如 QSFP(八条功能光纤,四条中心光纤未使用)或 CXP(24 条光纤),存在着一系列标准来推动着光纤数的增长。新标准将对 16 和 32 光纤的版本做出定义。

与基于 LC 陶瓷套管的连接器相比,MTP/MPO 技术在每光纤端口数的层次上显著改进了密度。然而,这要求设计人员、安装商与最终用户对光纤的管理进行细致的评估,从而在光缆基础设施的寿命期间进行移动、添加与更改。
