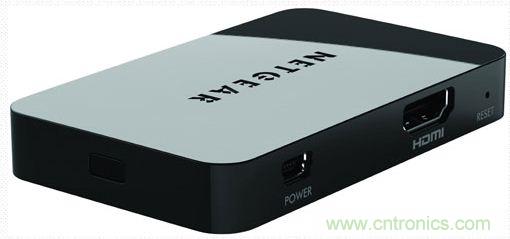

图(a)：图解便宜又好用的媒体适配器PTV3000。



图(a)显示了PTV3000的后面板microUSB(电源)和HDMI连接器以及嵌入式复位开关。该设备还包含一根USB数据线和AC至USB电源适配器，但图中并未给出。在PTV3000的右侧，还可以看到一个Wi-Fi保护设置(WPS)按钮。在该设备的前方，还设有一个电源LED指示灯，图中也未给出。



在解析过程中，我面临的第一个挑战是如何打开PTV3000的塑料外壳？一开始，我试图使用螺丝刀从下方撬开壳体，但未成功，最后我决定剥掉产品标签(图(b))。

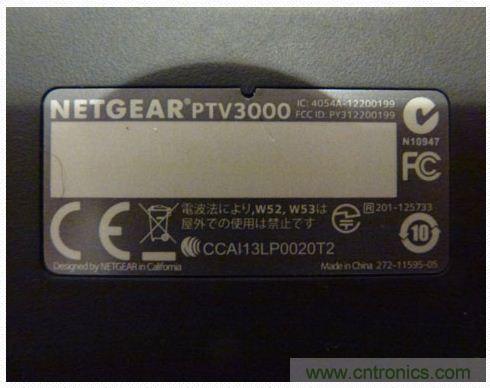

图(b)：图解便宜又好用的媒体适配器PTV3000。



在产品标签下方，我发现了一个小型十字头螺丝。把这个螺丝拧掉后，就可以打开PTV3000的塑料外壳了。

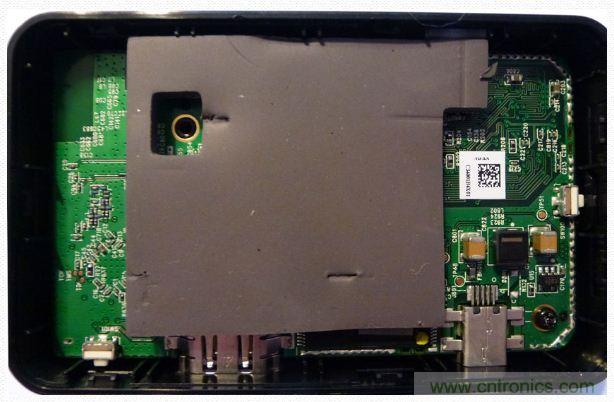

我猜想，图(c)所示的泡沫垫应该是用来增强PCB和外壳下侧间的气隙。很显然该泡沫垫为电绝缘材料，但我并不认为它是用来发挥电磁干扰防护罩作用的(但保留这个想法)。把这个泡沫垫拆掉后就可看到PCB的一面。



图(c)：图解便宜又好用的媒体适配器PTV3000。

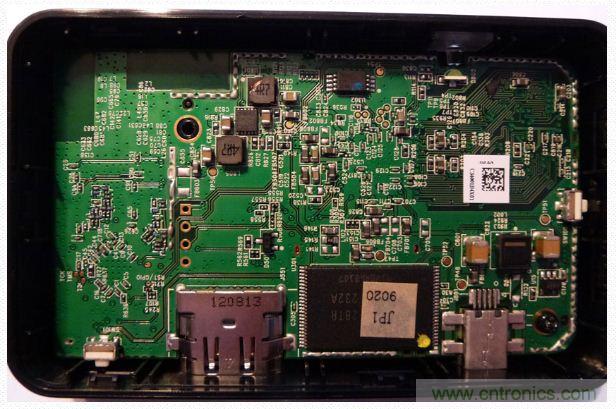

图(d)上方显示的是LED指示灯，其右侧是WPS开关。图(d)下方从左到右依次为复位开关、HDMI连接器、microUSB电源连接器及另一个十字头螺丝。将该螺丝卸下则可将PCB从外壳上取下。



图(d)：图解便宜又好用的媒体适配器PTV3000。

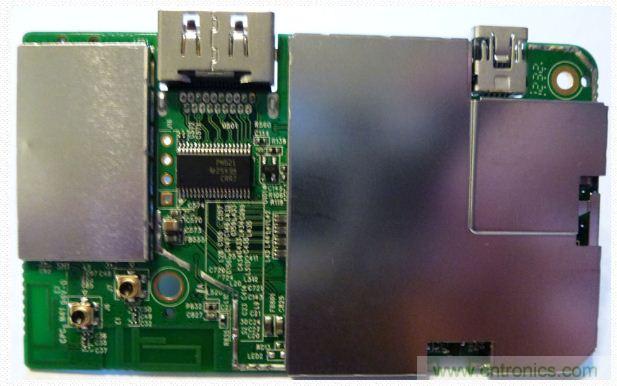

图(e)是将PCB旋转180°后的情况。位于顶部microUSB和HDMI连接器中间、贴有ROM码标签的IC是Hynix H27U1G8F2BTR-BC 1Gb NAND闪存。由于在NAND闪存之外无法直接执行代码，因此，我会在系统中找到RAM(当然，也有助于数据存储)。因此，我将PCB翻转过来(图(f))，发现的唯一可见的知名器件为德州仪器公司的TPD12S521 HDMI ESD IC。我本来也可以撬开法拉第笼的顶部，但这样会导致PTV3000无法继续使用，而未来我还准备将它用于其他测试中。幸运的是，WikiDevi网站一如既往地提供了参考信息。除了直接为我们提供一份部分器件列表外，WikiDevi还提供了包含金属防护罩下方照片的FCC认证数据库页面链接。



图(e)：图解便宜又好用的媒体适配器PTV3000。



图(f)：图解便宜又好用的媒体适配器PTV3000。



左侧较小防护罩下方是Atheros公司的AR9374双频段802.11a/b/g/n Wi-Fi控制器。右侧较大的防护罩包含两个知名的IC：Cavium的PureVu CNW6611L SoC及SDRAM。FCC提供的照片显示该存储器的生产商为Hynix。但是，这些图片还不足以使我们辨别产品外包装上的产品名称及DRAM密度信息。Cavium的CNW6611L系统框图则清楚地显示其为DDR3存储器。



使用了较少芯片的PTV3000具有高度功能整合的特性，虽然从概念上来说并不新颖，但令人印象深刻，PTV3000是一款经典的低价格、低利润、大容量消费电子产品。鉴于WiDi仅适用于Intel公司产品，NETGEAR公司明智地提供了固件升级特性，扩展PTV3000的功能集，使其能够基于Wi-Fi直连支持更多行业标准的Miracast换代产品。
