拆解小米蓝牙音频接收器

2017-09-20 [责任编辑:wenwei]
分享到:
0分
【导读】近日,小米科技发布了一款售价99元的智能设备——“小米蓝牙音频接收器”,一上线小米商城之后,便卖断了货。这个看上去很像小米蓝牙耳机的音频接收器为何会成为如小米MIX2手机一样被抢购一空的神器呢?小编分享一篇拆解,带大家从内部找找答案。

TiinLab,创立于2002年,从技术研发到设计生产,全程MIT(Made in Taiwan)手工打造。

拆解小米蓝牙音频接收器

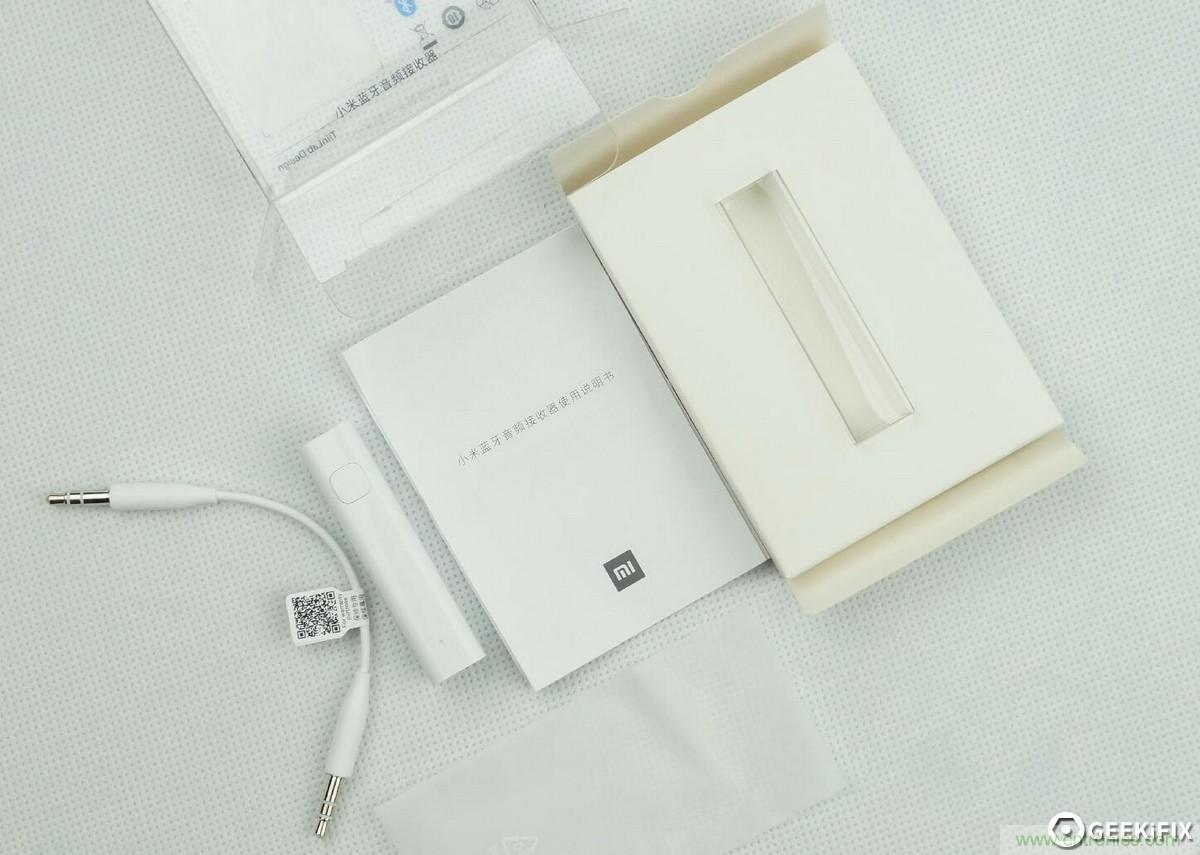

包装盒内所有物品。

拆解小米蓝牙音频接收器

蓝牙接收器身材纤细,单从外观来看会误以为是普通的单声道蓝牙耳机。机身上放方形按键为多功能按键,通过按键长短与次数切换开/关机、连接、接听来电、音乐播放功能,机身下方为工作状态指示灯。

拆解小米蓝牙音频接收器

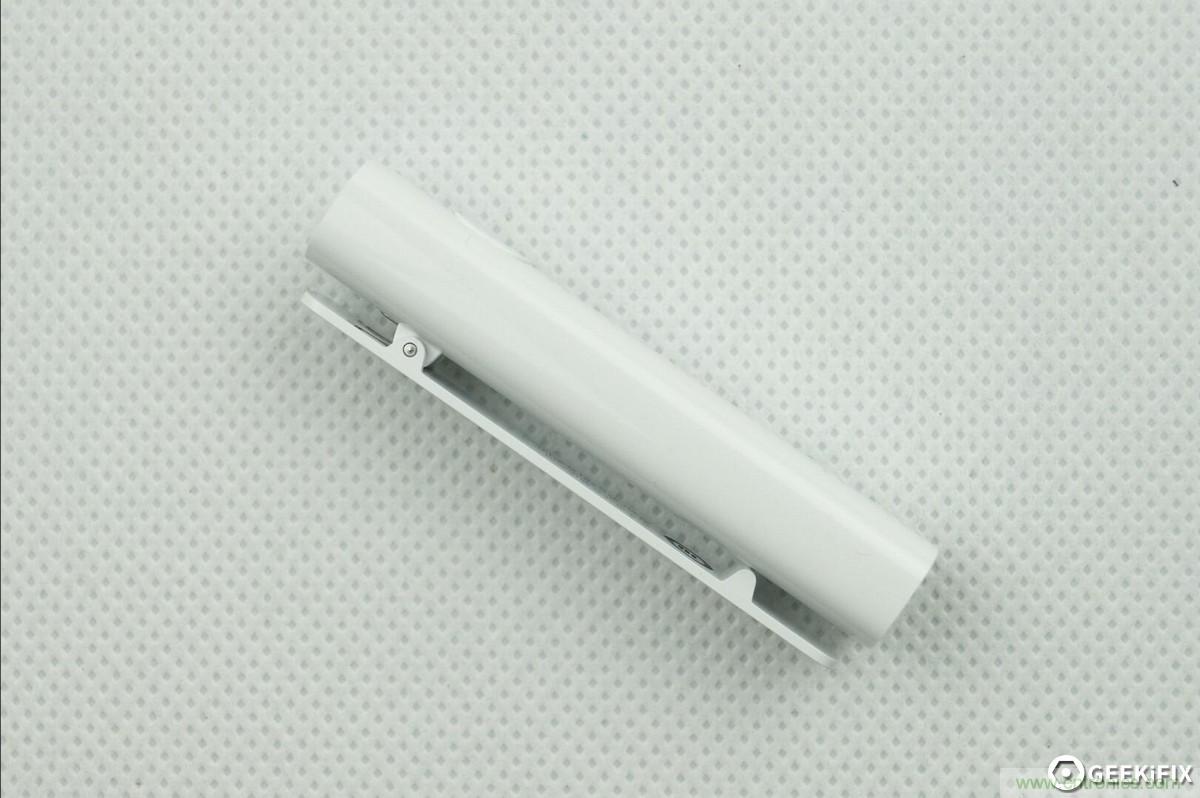

一体式金属背夹。

拆解小米蓝牙音频接收器

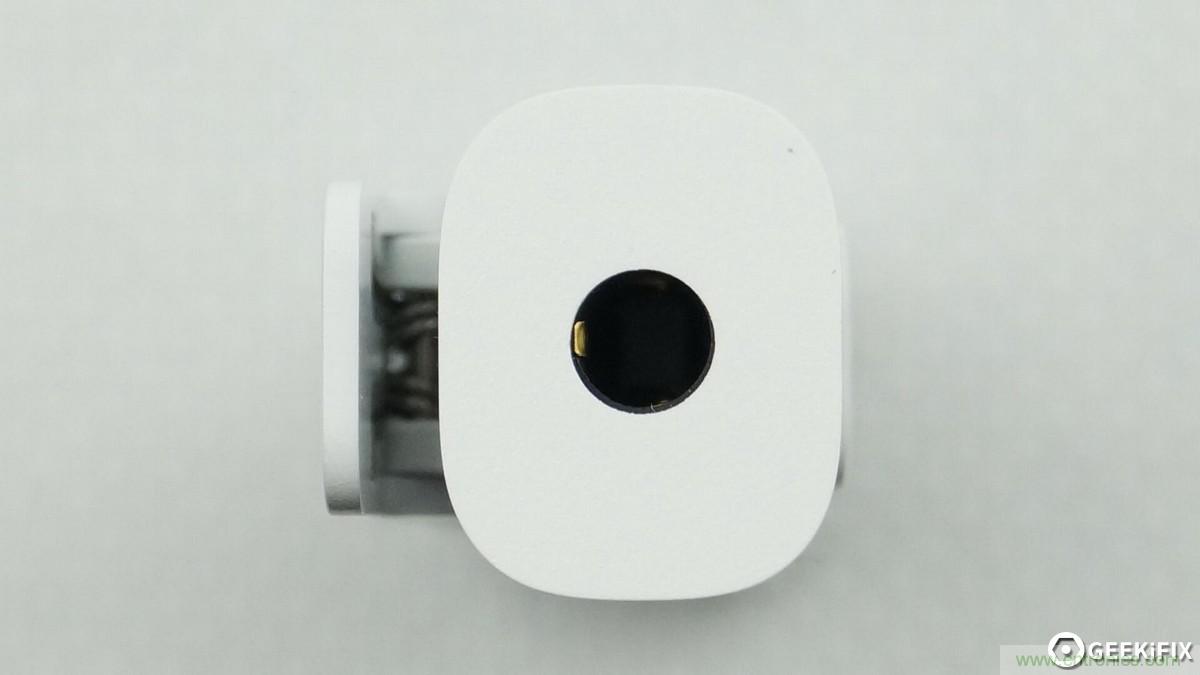

3.5mm规格插座,支持 3 段 3.5mm 插头立体声耳机;支持 4 段 3.5mm 插头国标及美标通话耳机(OMTP/CTIA 自动识别切换)几乎兼容市面绝大部分音频设备。

拆解小米蓝牙音频接收器

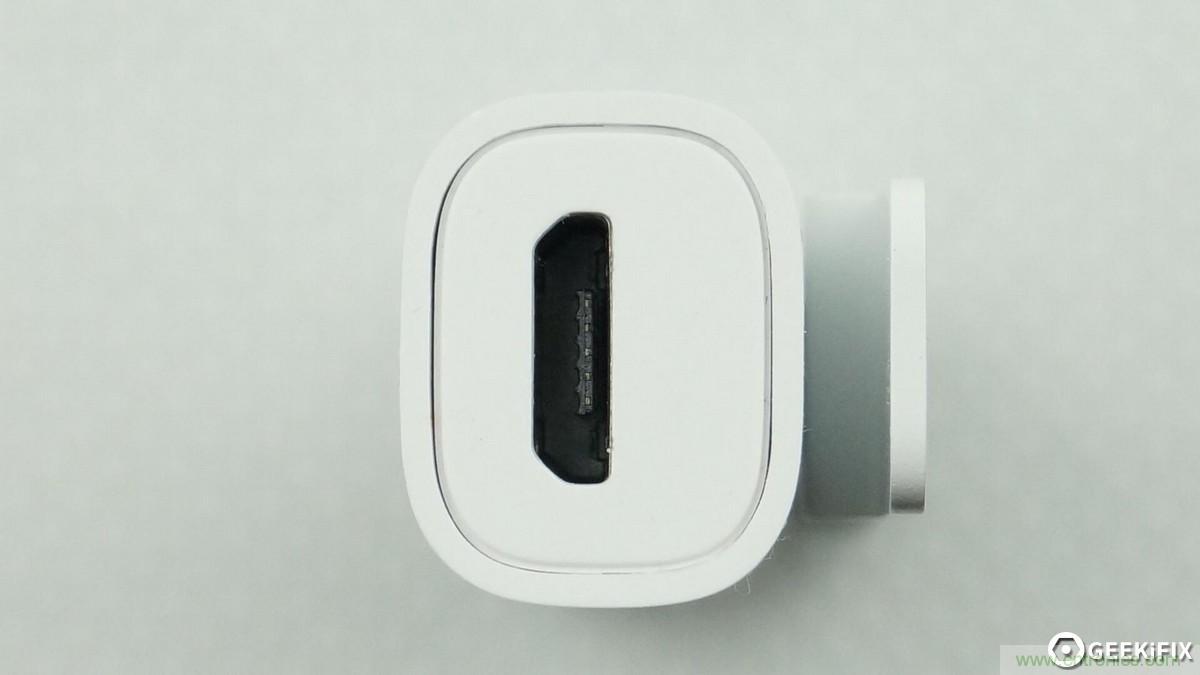

MicroUSB充电接口。

拆解小米蓝牙音频接收器

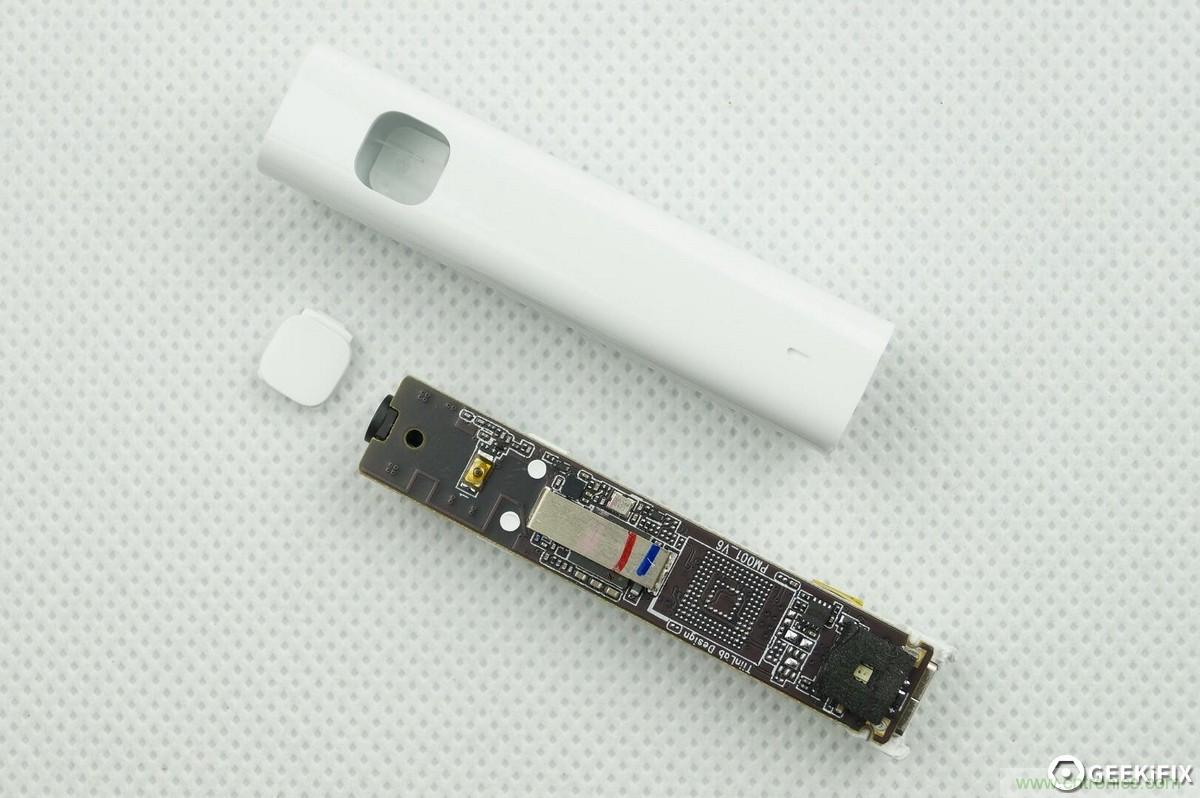

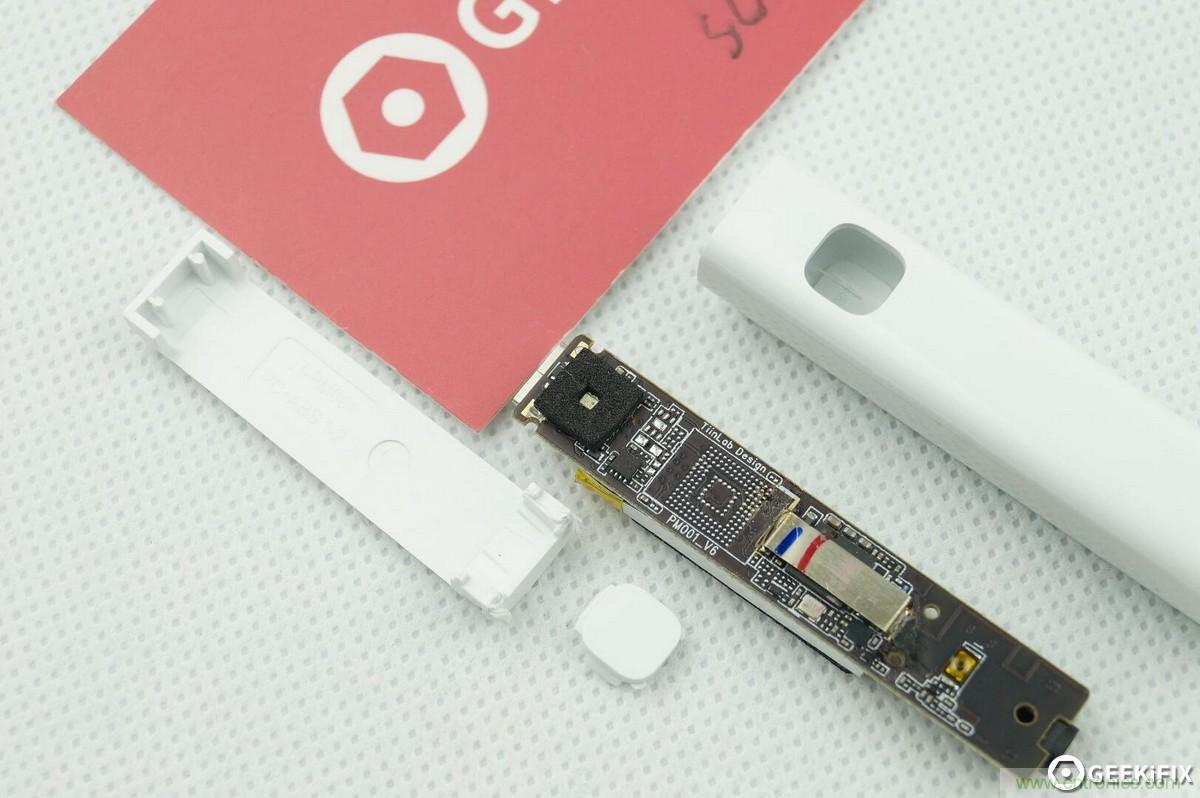

拆机需要从MicroUSB插座部分下手,撬出插座面板即可抽出整块主板。这里需要注意的是插座面板与主板支撑架是一体的,用力不当就会损坏面板。

拆解小米蓝牙音频接收器

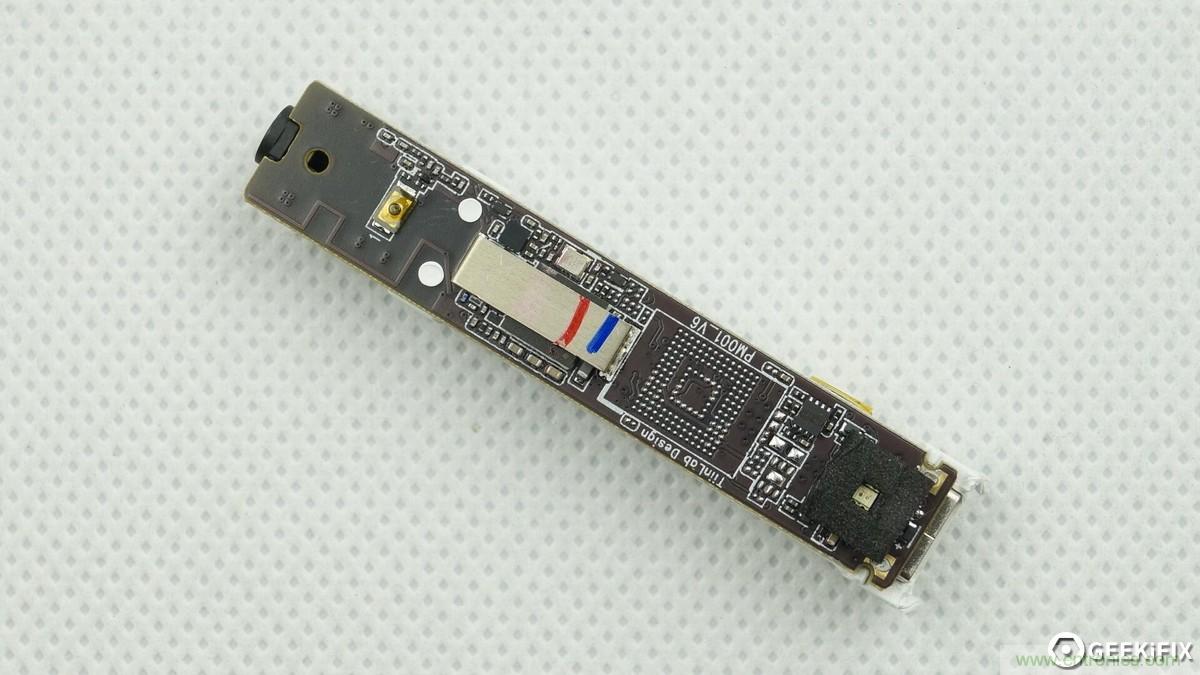

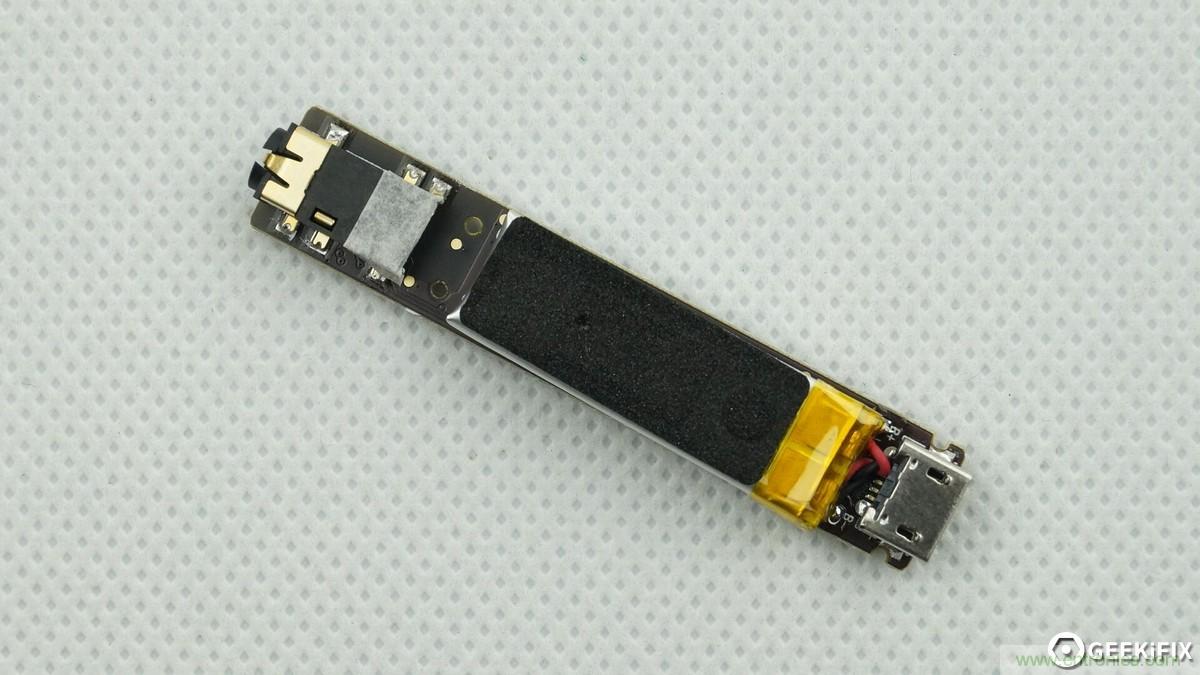

主板正反面。

拆解小米蓝牙音频接收器

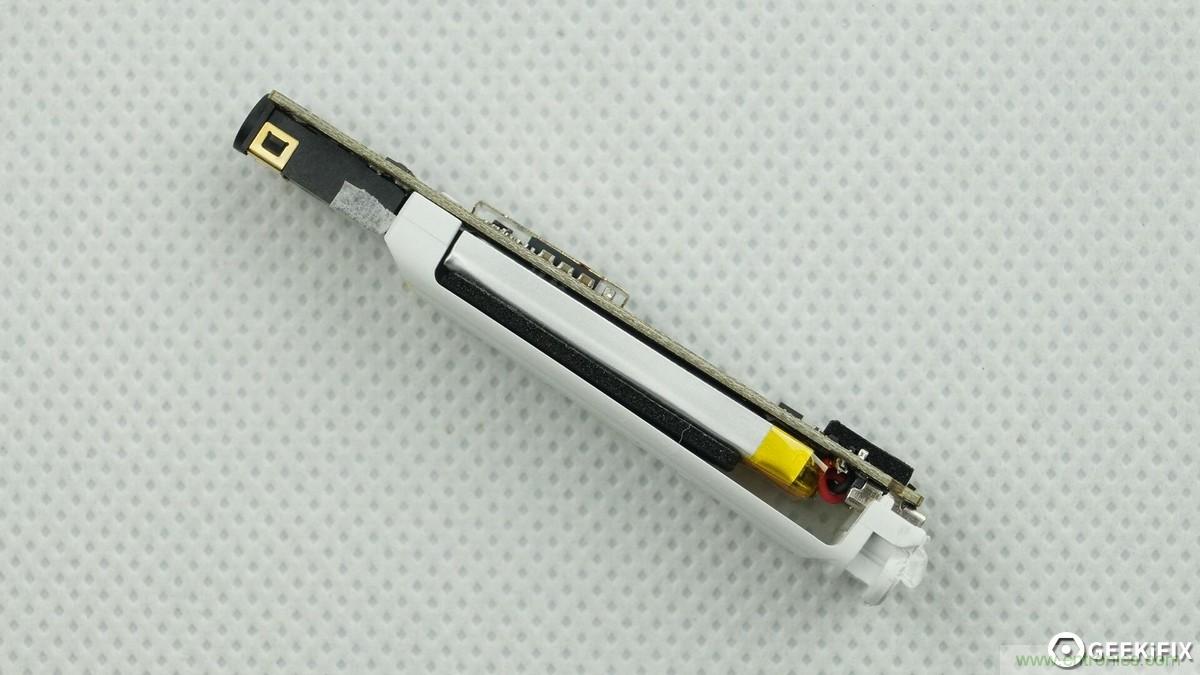

主板侧面。

拆解小米蓝牙音频接收器

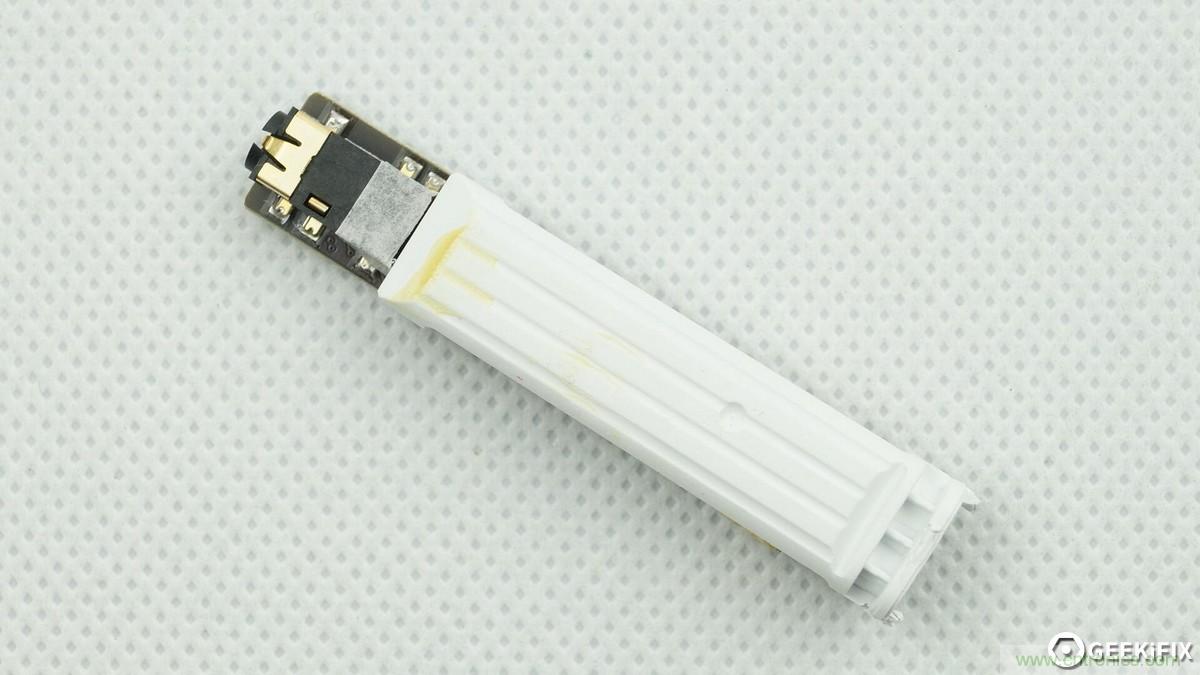

电池与支撑架之间有一层缓震泡棉。

拆解小米蓝牙音频接收器

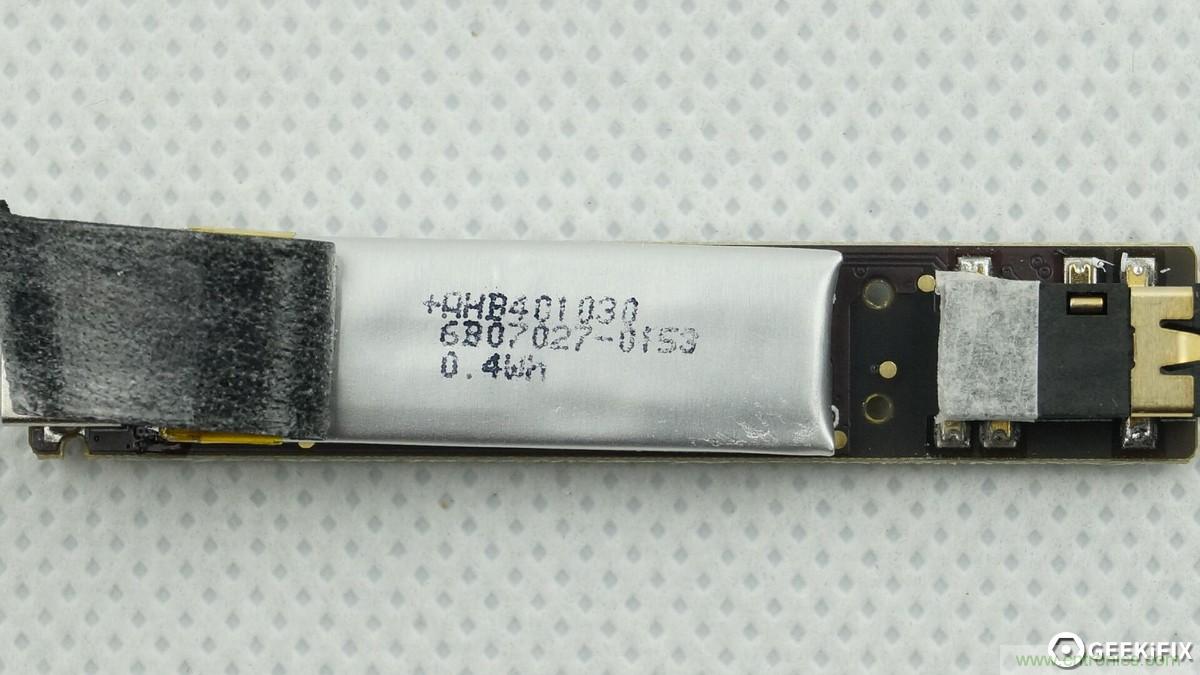

电池型号规格:AHB401030聚合物电芯 3.7V/97mAh/0.4Wh。电芯配有独立的保护板。

拆解小米蓝牙音频接收器

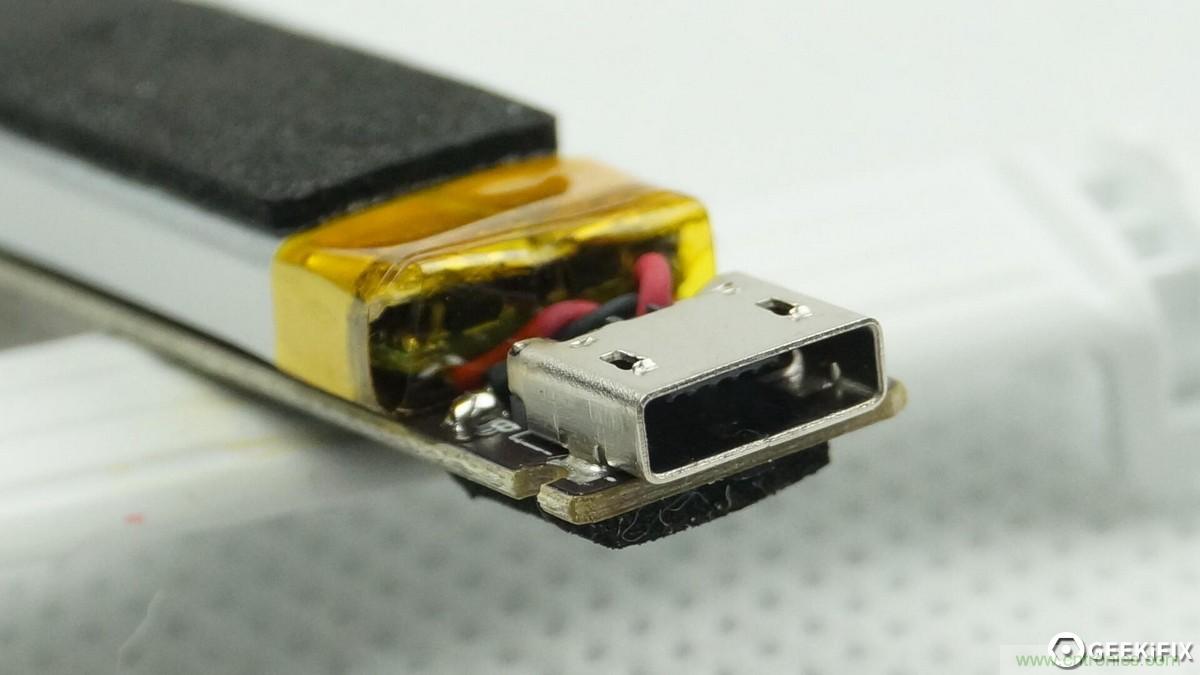

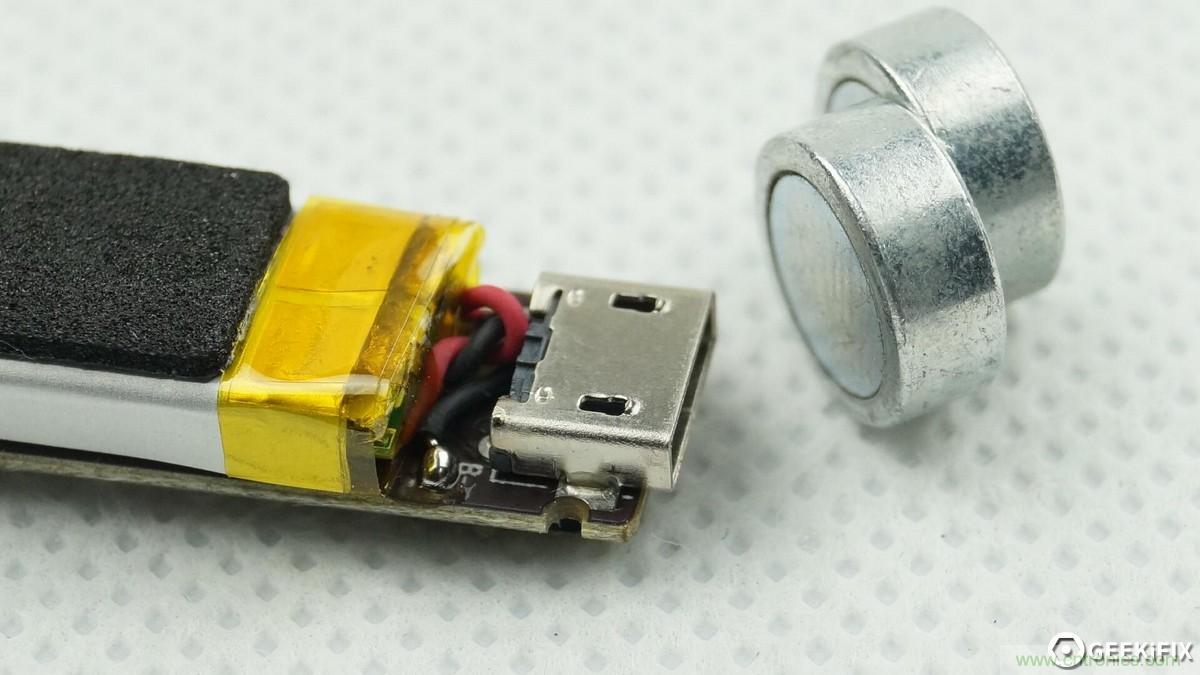

MicroUSB-A插座磁铁不吸。

拆解小米蓝牙音频接收器

MicroUSB-A插座外形与早期诺基亚手机的一样。

拆解小米蓝牙音频接收器

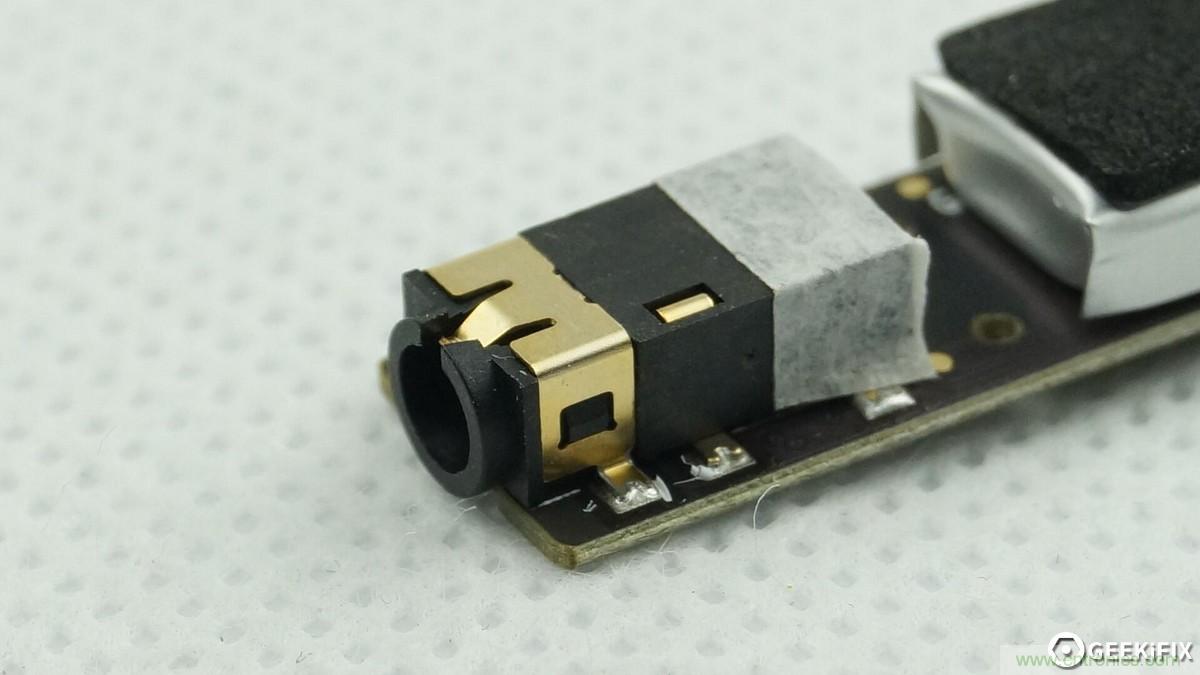

3.5mm耳机/音箱连接线插座。

拆解小米蓝牙音频接收器

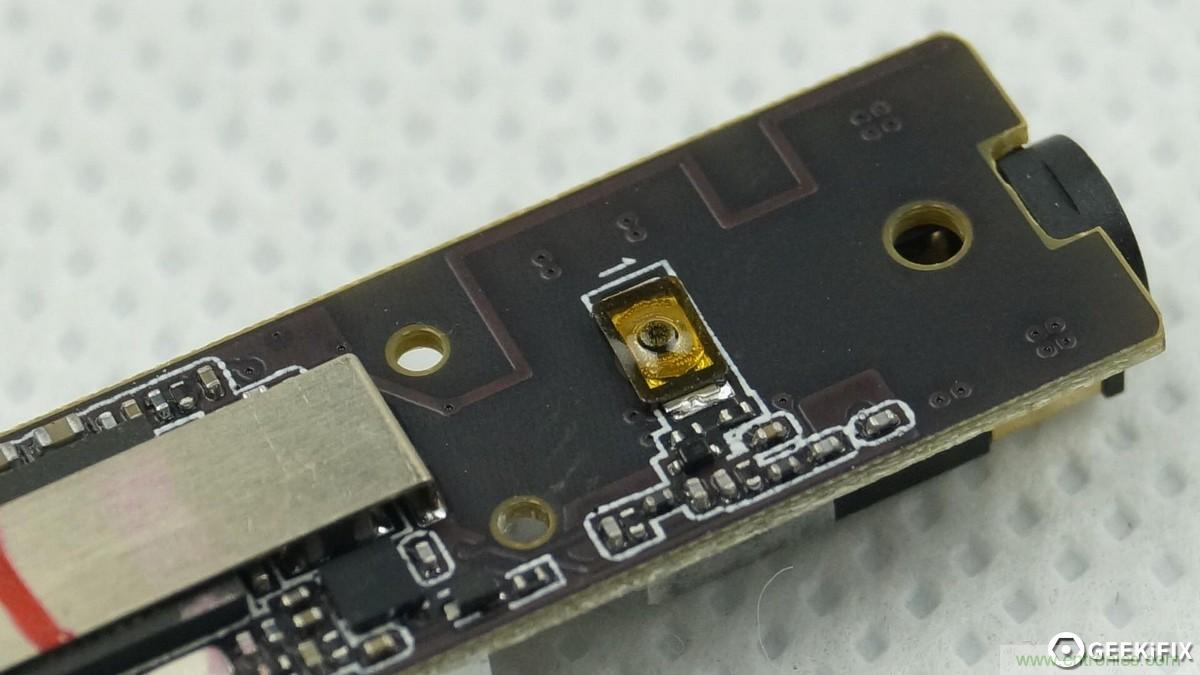

开关键的微动开关,上方是与PCB一体的蓝牙天线。

拆解小米蓝牙音频接收器

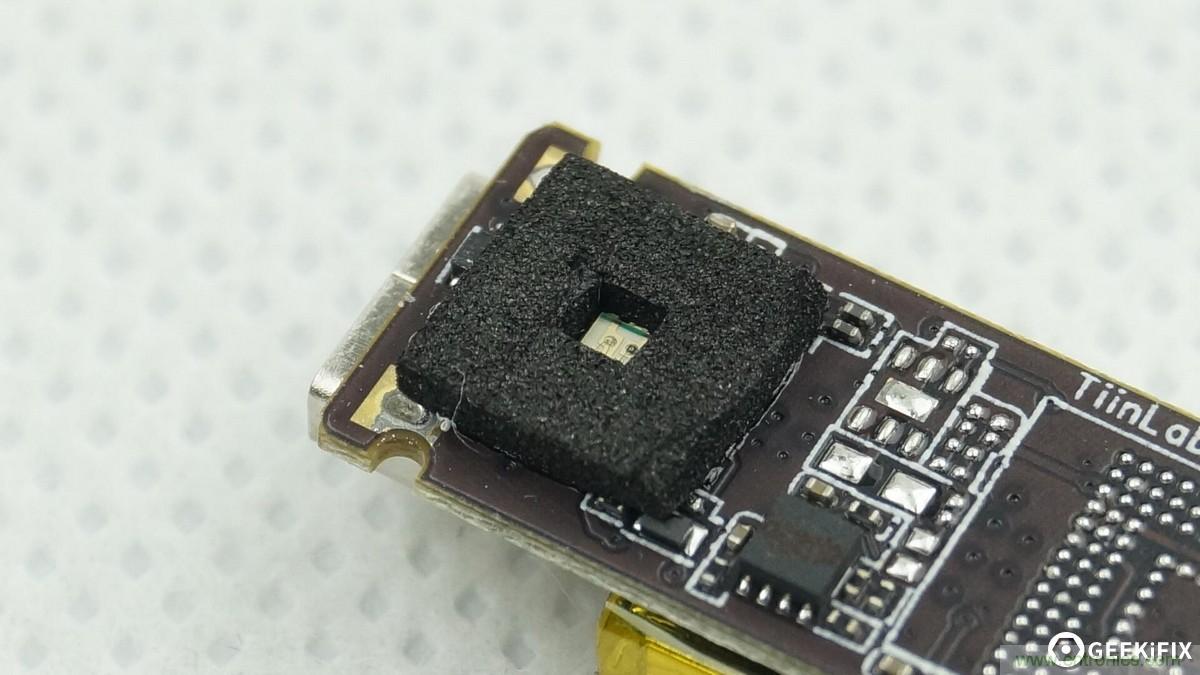

四周环绕遮光棉的双色LED工作指示灯。

拆解小米蓝牙音频接收器

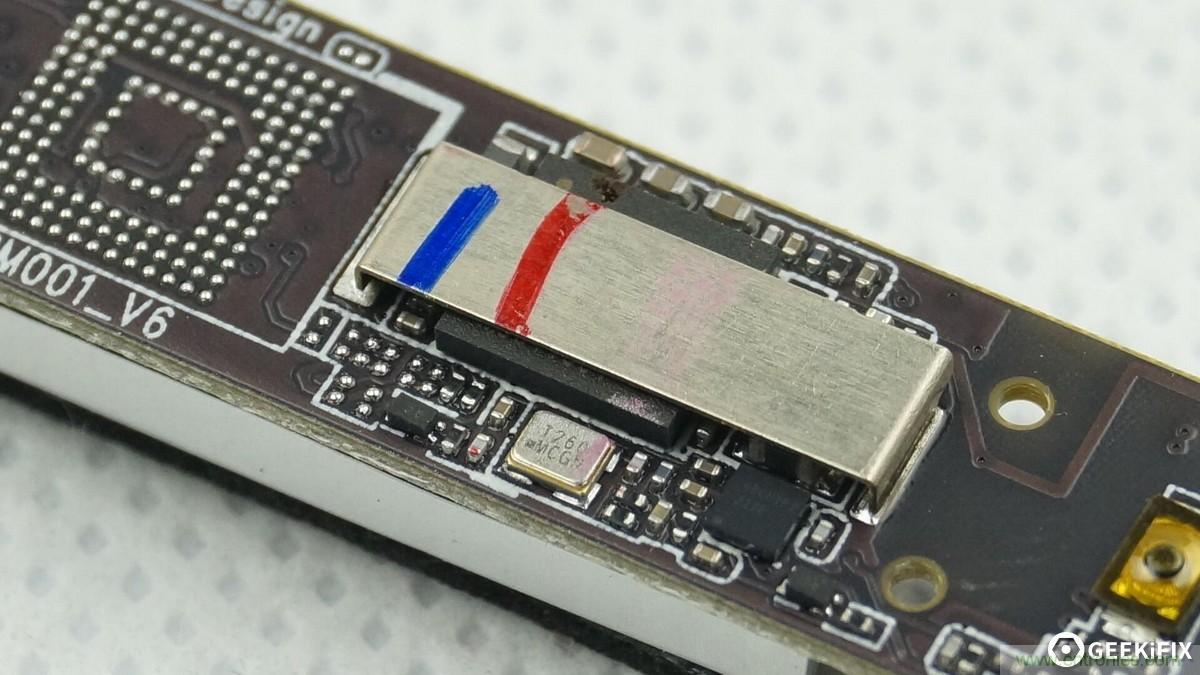

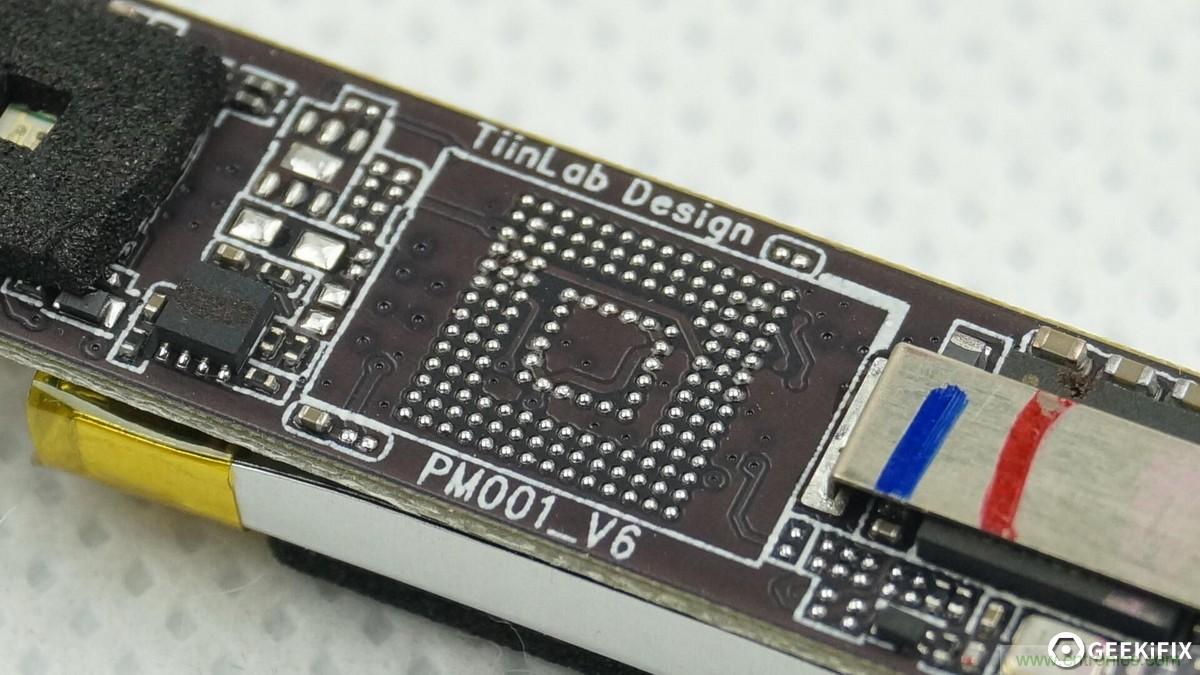

这里还有一空焊位,从面积大小与锡球数量来判断这个IC的功能或者说性能也该很吸引人,这应该是小米为了推出音频蓝牙接收器增强版做铺垫。

拆解小米蓝牙音频接收器

拆解小米蓝牙音频接收器

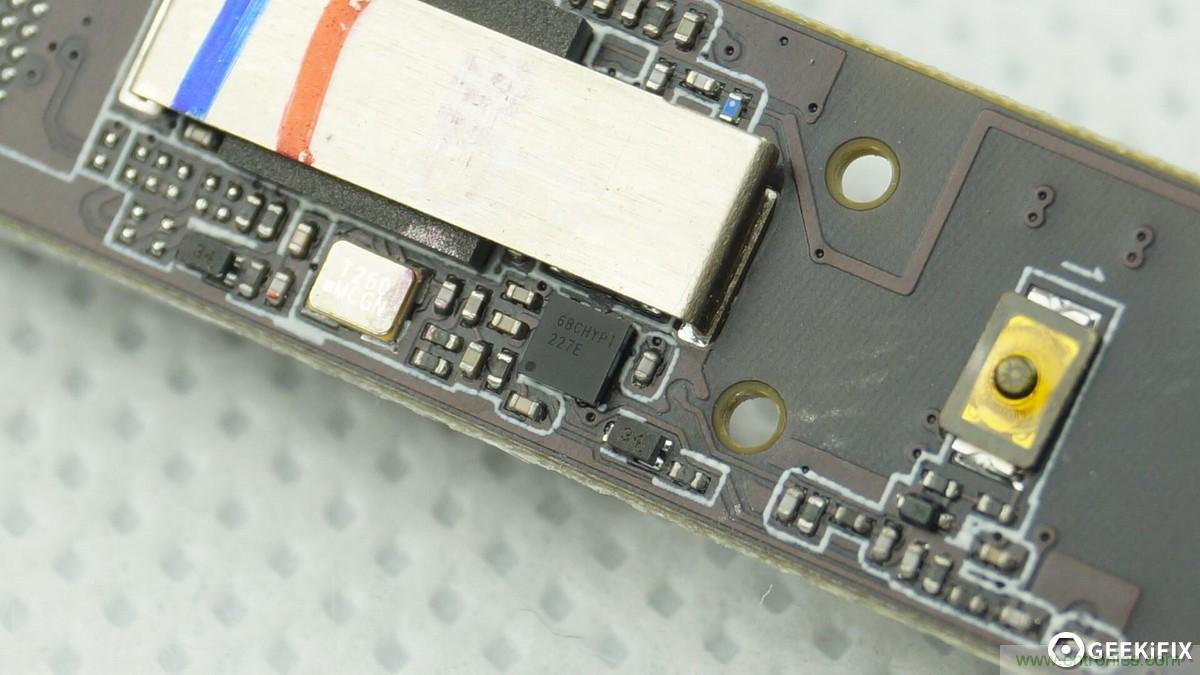

非全封闭式金属屏蔽罩,下方就是音频接收器的主控。

拆解小米蓝牙音频接收器

丝印为SZD1712的IC。

拆解小米蓝牙音频接收器

丝印为6BCHYP1的IC。

拆解小米蓝牙音频接收器

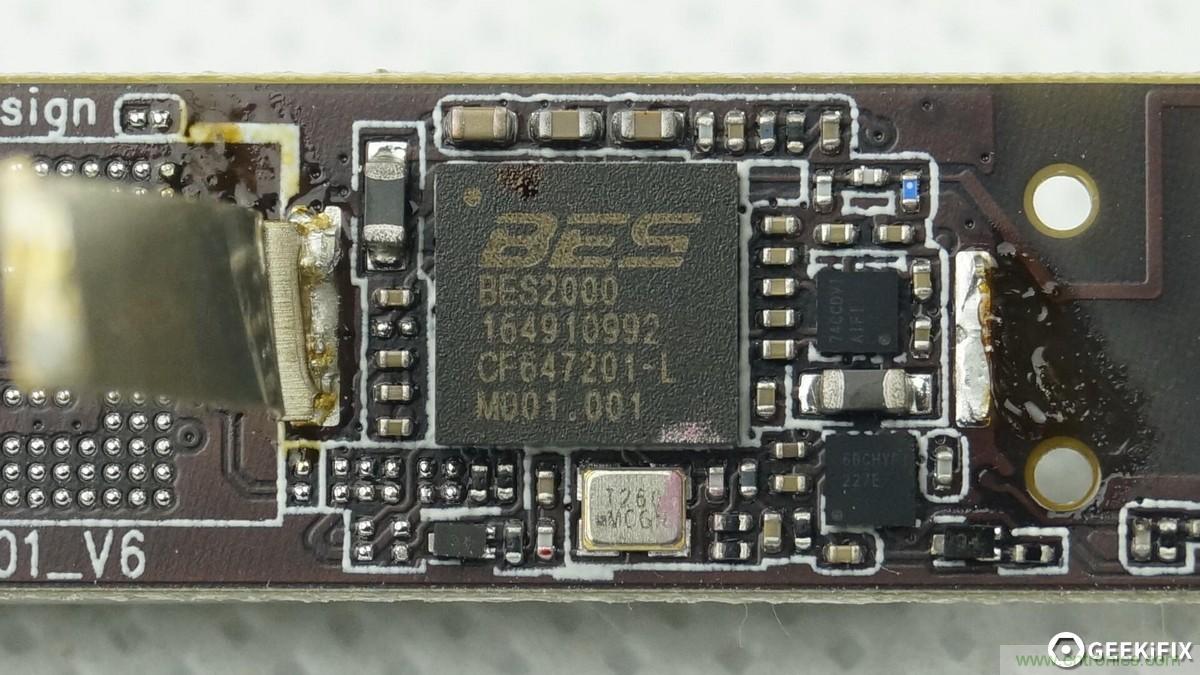

来自恒玄科技(上海)有限公司 蓝牙双模音频单芯片/BES2000,支持蓝牙 4.2 传输技术。

拆解小米蓝牙音频接收器

全家福。

(来源:geekifix)
