【导读】在两块距离较近、相互平行的金属平板上(平板之间为电介质)加载一个直流电压；稳定后，与电压正极相连的金属平板将呈现一定量的正电荷，而与电压负极相连的金属平板将呈现相等量的负电荷；这样，两个金属平板之间就会形成一个静电场，所以电容是以电场能的形式储存电能量，储存的电荷量为Q。
电容储存的电荷量Q与电压U和自身属性(也就是电容值C)有关，也就是Q=U*C。根据理论推导，平行板电容器的电容公式如下：
理想电容内部是介质(Dielectric)，没有自由电荷，不可能产生电荷移动也就是电流，那么理想电容是如何通交流的呢？
1 薄膜电容(Film Capacitor)
Film Capacitor在国内通常翻译为薄膜电容，但和Thin Film工艺是不一样的。为了区分，个人认为直接翻译为膜电容好点。

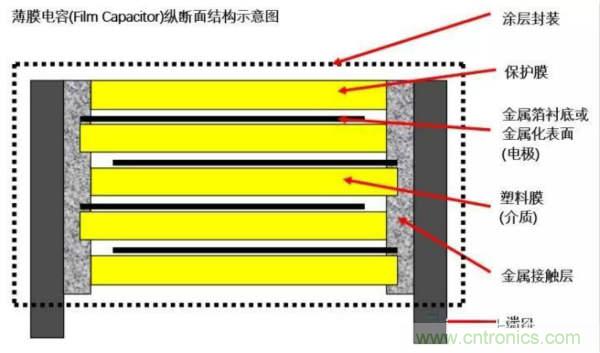

薄膜电容是通过将两片带有金属电极的塑料膜卷绕成一个圆柱形，最后封装成型；由于其介质通常是塑料材料，也称为塑料薄膜电容；其内部结构大致如下图所示：
薄膜电容根据其电极的制作工艺，可以分为两类：
金属箔薄膜电容(Film/Foil)
金属箔薄膜电容，直接在塑料膜上加一层薄金属箔，通常是铝箔，作为电极；这种工艺较为简单，电极方便引出，可以应用于大电流场合。
金属化薄膜电容(Metallized Film)
金属化薄膜电容，通过真空沉积(Vacuum Deposited)工艺直接在塑料膜的表面形成一个很薄的金属表面，作为电极；由于电极厚度很薄，可以绕制成更大容量的电容；但由于电极厚度薄，只适用于小电流场合。
金属化薄膜电容就是具有自我修复的功能，即假如电容内部有击穿损坏点，会在损坏处产生雪崩效应，气化金属在损坏处将形成一个气化集合面，短路消失，损坏点被修复；因此，金属化薄膜电容可靠性非常高，不存在短路失效；

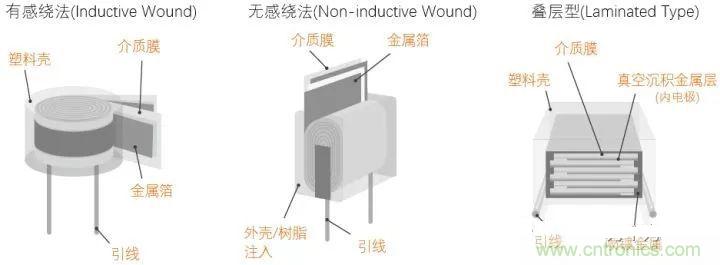

薄膜电容有两种卷绕方法：有感绕法在卷绕前，引线就已经和内部电极连在一起；无感绕法在绕制后，会采用镀金等工艺，将两个端面的内部电极连成一个面，这样可以获得较小的ESL，应该高频性能较高；此外，还有一种叠层型的无感电容，结构与MLCC类似，性能较好，便于做成SMD封装。
2 电解电容(Electrolytic Capacitor)

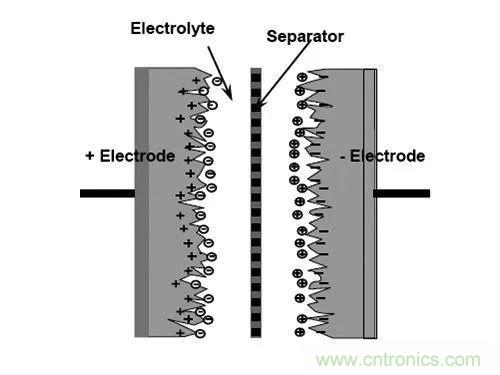

电解电容是用金属作为阳极(Anode)，并在表面形成一层金属氧化膜作为介质；然后湿式或固态的电解质和金属作为阴极(Cathode)。电解电容大都是有极性的，如果阴极侧的金属，也有一层氧化膜，就是无极性的电解电容。
根据使用的金属的不同，目前只要有三类电解电容：
铝电解电容(Aluminum electrolytic capacitors)

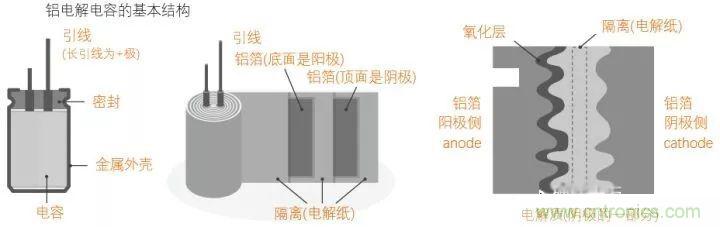

铝电解电容应该是使用最广泛的电解电容，最便宜，其基本结构如下图所示：
铝电解电容器主要原材料:
阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、华司、套管、垫片等

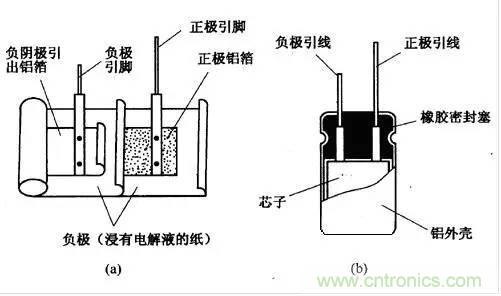

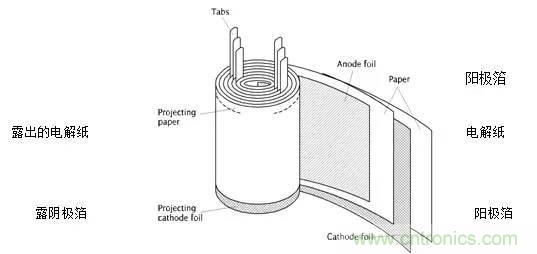

电容中的电解液并非直接灌进电容，呈液态浸泡住铝箔，而是经过吸附了电解液的电解纸与铝箔层层贴合。这当中，选用的电解纸与平凡纸张的配方有些分歧，是呈微孔状的，纸的外观不及有杂质，不然将影响电解液的身分与性能。而这一步，便是将没有吸附电解液的电解纸，和铝箔贴在一块，然后卷进电容外壳，使铝箔和电解纸形成近似“101010”的隔断状态。
铝电解电容也有使用导电高分子聚合物等固态材料做电解质；聚合物铝电解电容的结构大致如下图所示：

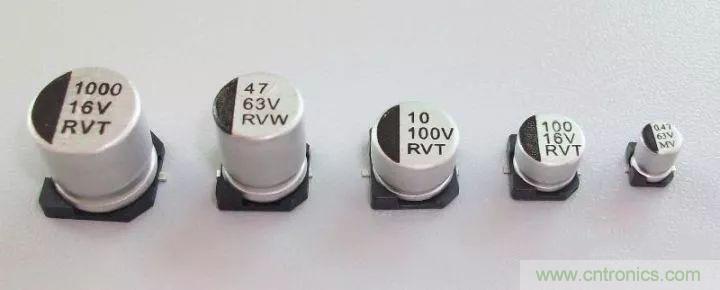

而聚合物铝电解电容的封装：
钽电解电容(Tantalum electrolytic capacitors)

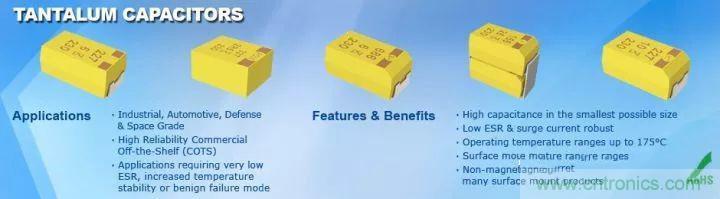

钽(拼音tǎn)电解电容应用最多的应该是利用二氧化锰做固态电解质，主要长这样：

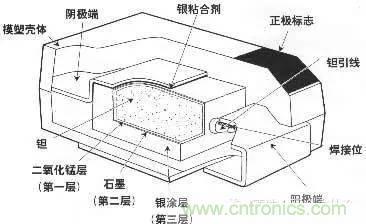

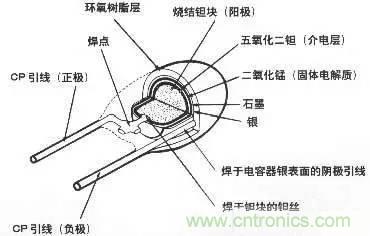

固态钽电解电容内部结构大致如下图所示：
钽电容与铝电解电容比，在于钽氧化物(五氧化二钽)的介电常数比铝氧化物(三氧化二铝)的高不少，这样相同的体积，钽电容容量要比铝电解电容的要大。钽电容寿命较长，电性能更加稳定。
钽电容也有利用导电高分子聚合物(Conductive Polymer)做电解质，结构与上图二氧化锰钽电容类似，就是将二氧化锰换成导电聚合物；导电聚合物的电导率比二氧化锰高，这样ESR就会更低。

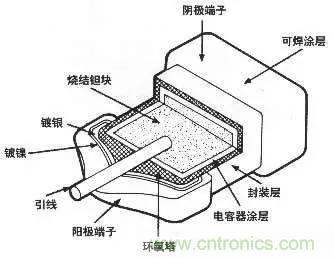

烧结型固体 电解质片状钽电容器
烧结型固体电解质柱状树脂包封钽电容器

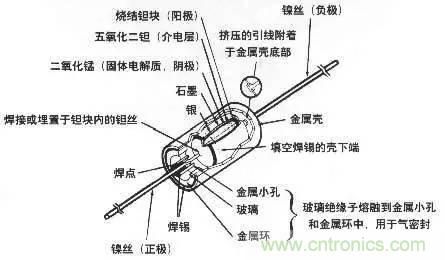

烧结型固体电解质金属壳钽电容器

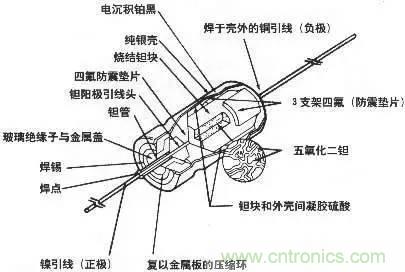

烧结型液体电解质金属壳钽电容器
烧结型固体电解质端帽式钽电容器
3 陶瓷电容(Ceramic Capacitor)
陶瓷电容是以陶瓷材料作为介质材料，陶瓷材料有很多种，介电常数、稳定性都有不同，适用于不同的场合。
陶瓷电容，主要有以下几种：
瓷片电容(Ceramic Disc Capacitor)

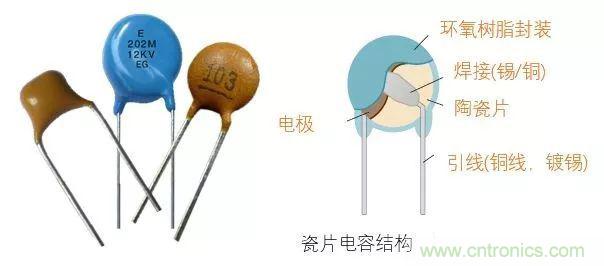

瓷片电容的主要优点就是可以耐高压，通常用作安规电容，可以耐250V交流电压。其外观和结构如下图所示：
多层陶瓷电容(Multi-layer Ceramic Capacitor)
多层陶瓷电容，也就是MLCC，片状(Chip)的多层陶瓷电容是目前世界上使用量最大的电容类型，其标准化封装，尺寸小，适用于自动化高密度贴片生产。

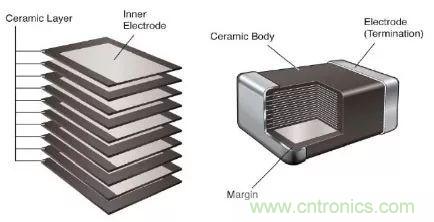

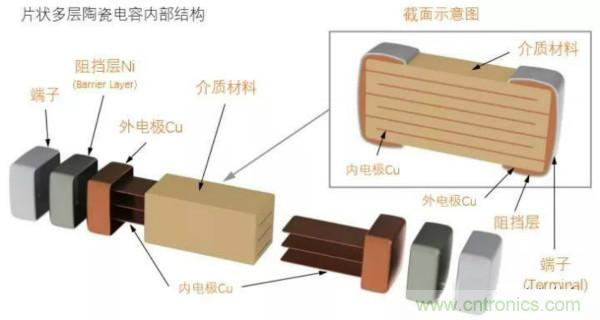

层陶瓷电容的内部结构如下图所示：
多层陶瓷电容生产流程如下图所示：
由于多层陶瓷需要烧结瓷化，形成一体化结构，所以引线(Lead)封装的多层陶瓷电容，也叫独石(Monolithic)电容。
