三极管是电子电路中应用十分广泛的电子元件之一，它具有电流、电压放大功能，且具有开关、可变电阻作用，熟练掌握三极管的使用方法十分重要，今天就三极管管脚的判别方法做重点介绍。
对于任何电子元件的判别，首先要弄清楚它的结构、工作原理等基本情况，这样才能理解判别原理并熟练掌握。
三极管的结构：
1.由三个区组成，分别是集电区、基区、发射区，其中集电区和发射区的半导体性质一致，它们同是n型半导体或p型半导体，但掺杂浓度上发射区浓度大，集电区浓度小，且集电区面积大，以利于收集载流子；基区的半导体性质与集电区和发射区正好相反，并且基区较薄、掺杂浓度较低；见图一；
2.发射结和集电结都是属于pn结，具备pn结的特性，因此其结构相当于一个极（阴极和阴极或者阳极和阳极）并联在一起的两个二极管，这个公共的电极就是基极，而另外两个极就是集电极和发射极；见图二，上面的对应的是npn型三极管，下面的对应的是pnp型三极管；
3.它有三个电极：基极b、发射极e、集电极c；
4.有npn和pnp两种极性的管子，差别在于电流方向不同；因此测量时万用表表笔方向相反；
5.有锗管和硅管两种制作材料。
由于以上结构上的差异，它们所表现出来的性质不一样，比如锗管的导通电压较低，表现为电阻较小，且穿透电流较大；如图一、图二所示：

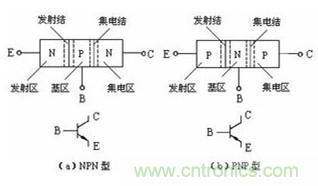

图一 三极管结构
图二 三极管等效结构
还需要明确知道的基本知识就是指针式万用表在做电阻测量时，相当于一个电源，其红表笔为电源的负极，黑表笔为电源的正极，这一点和数字式万用表是不一样的；电流大时，显示的电阻值较小，电流小时，显示的电阻值较大。
判别步骤
一、第一步：判别管子的极性是npn型还是pnp型三极管，并确定基极b；
1.首先将三极管的三个管脚前后或者左右拉开一定距离，以便于测量；这样可以避免表笔短路，如下图三所示：

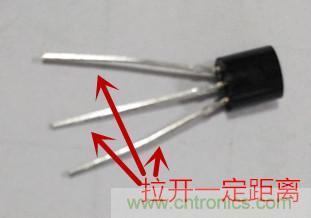

图三 管脚拉开一点距离
2.将指针式万用表的欧姆档打到R×1k档上，正反测量任意两个管脚之间的电阻各一次，以阻值较小的那次为准，黑表笔所接就是p区，红表笔所接触的就是n区，做好标记，继续测下一组，同样做好记号，如果四次（任意两个脚各两次）测量的有一个共同的p或n区，那么就可以判断是npn或pnp型三极管了，也即有一个相同的p区，则为npn型，有一个相同的n区，则为pnp型，这个相同的区所接的就是基极。还有一种情况就是两个管脚之间的正、反电阻差不多，那么这两个脚就是发射区和集电区；以上测量一般情况下需要进行六次（3个脚，两个脚正反测量一次，根据排列组合，能够测量六次），这样做顺便把三极管的好坏也可一并完成。但有时候分别测量任意两个管脚两次，正好测量的都是小阻值，这种情况下两次就可以判别极性。如图四、五。需要指出的是手指不能触碰管脚！
这种测量依据是根据上面所提到的图二，其发射结、集电结都是属于pn结，具备pn结的基本特性：正向电阻小、反向电阻大；

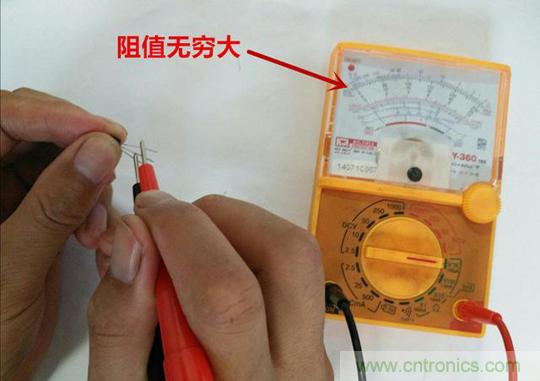

图四 测量任意两个脚的阻值

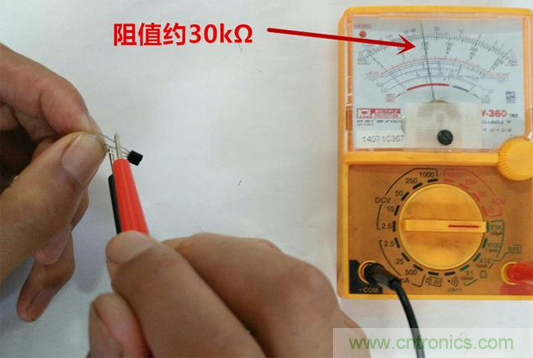

图五 测量任意两个脚的阻值
3.确定了管子的极性以后，也就确定了基极，下一步的任务就是确定发射极和集电极；这时候就用到了上面提到的结构当中的第一句话。
二、第二步 判别发射极和集电极
比如被测三极管是npn三极管
1.用拇指和食指捏住基极和某一个脚（假定该脚为集电极），注意基极和该电极不能直接接触，而是通过手指连接，此时的手指相当于一个较大的偏置电阻，黑表笔接假定的集电极（此时假定的集电极和基极相当于并联在一起，都是接正极），红表笔接假定的发射极，记录显示值R1；

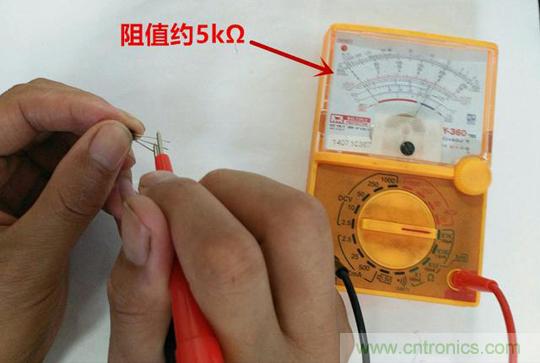

图六 测量c、e之间的阻值
2.然后用拇指和食指捏住基极和另一个脚（假定该脚为集电极），方法同上，记录显示值R2；

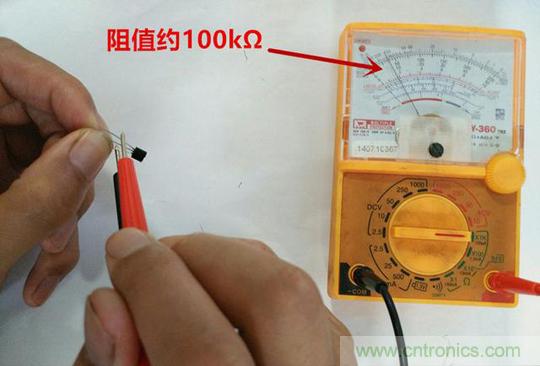

图七 测量c、e之间的阻值
3.比较两次测量结果，若R1大于R2，那么第二次测量的假定结果是正确的反之，第一次测量的是正确的；
测量pnp三极管的方法同上，不同的是基极应该接负极（红笔）。
第二步测量原理图如下：图八所示Rb相当于手指，它就是一个偏置电阻，三极管接法正确时，基极施加了偏流，这时的集电极电流I1较大，相当于万用表阻值较小，它所对应的正好是上图六；

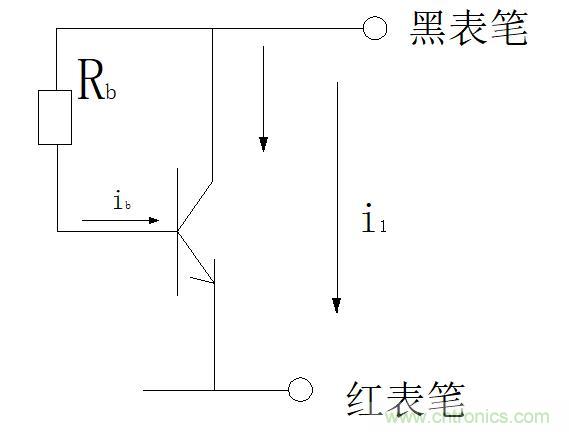

图八 测量原理图
图九情况下，三极管也能导通，但是因为将集电区当成了发射区，其掺杂较轻，因此通过的电流I2较小，对应的阻值较大。

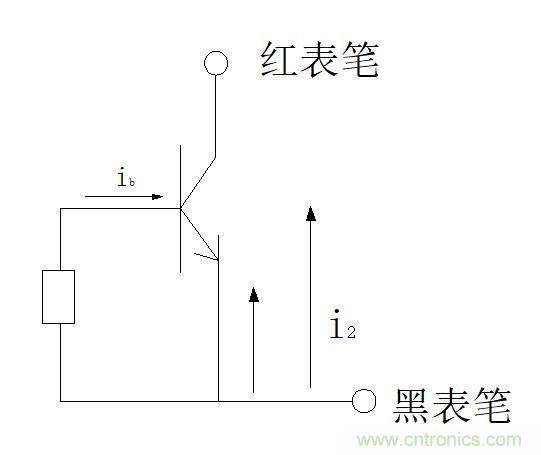

图九 测量原理图
需要指出的是一些锗管的正反向电阻较小，可以将档位降低到R×100，这样区别更明显；
另外三极管从封装形式上可以区别管脚，比如下面的9013T0-92封装形式的，不同封装形式，管脚不同，我们在以后的文章中会继续介绍；
这里所讲的是最基本的检测方法，通过训练可以进一步掌握三极管的原理、结构；
这里所讲的使用的是指针式万用表，其指针摆动幅度、直观、明显，数字式的也可以，原理上一致，区别在于表笔极性上
图十 9013三极管管脚
