简析单相隔离变压器接线

发布时间:2018-12-29 责任编辑:lina

【导读】隔离变压器是指输入绕组与输出绕组带电气隔离的变压器,隔离变压器用以避免偶然同时触及带电体,变压器的隔离是隔离原副边绕线圈各自的电流。

隔离变压器是指输入绕组与输出绕组带电气隔离的变压器,隔离变压器用以避免偶然同时触及带电体,变压器的隔离是隔离原副边绕线圈各自的电流。早期为欧洲国家用在电力行业,广泛用于电子工业或工矿企业、机床和机械设备中一般电路的控制电源、安全照明及指示灯的电源。

隔离变压器作用

隔离变压器的主要作用是:使一次侧与二次侧的电气完全绝缘,也使该回路隔离。 另外, 利用其铁芯的高频损耗大的特点, 从而抑制高频杂波传入控制回路。 用隔离变压器使二次对地悬浮,只能用在供电范围较小、线路较短的场合。此时,系统的对地电容电流小得不足以对人身造成伤害。

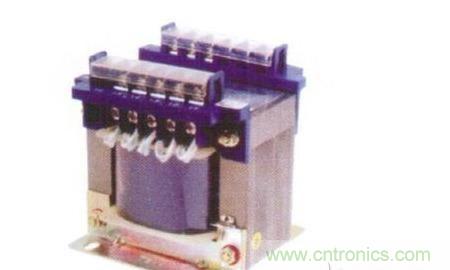

简析单相隔离变压器接线

还有一个很重要的作用就是保护人身安全!隔离危险电压。随着电力系统的不断发展,变压器作为电力系统中的关键设备起着日益重要的作用,它的安全运行直接关系到整个电力系统运行的可靠性。 变压器线圈变形是指线圈在受力后,发生的轴向、幅向尺寸变化、器身位移、线圈扭曲等情况。造成变压器线圈变形的主要原因有二个:一是变压器运行中难以避免地要受到外部短路故障冲击:二是变压器在运输吊装过程中发生意外碰撞。

单相隔离变压器特点

1、抗干扰作用:如通过Y/△接线的隔离变压器后,能够阻止一部分谐波的传输;

2、阻抗变换作用:增加系统阻抗,使保护装置等容易配合;

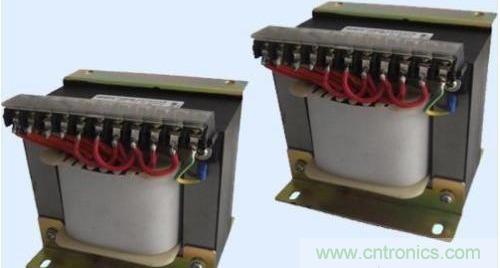

简析单相隔离变压器接线


3、稳定系统电压的作用:如启动大负荷设备时,减少对系统电压的影响;

4、防止系统接地的作用:当隔离变压器负荷侧发生单相接地时,不会造成整个系统(Satons隔离变压器以上部分)单相接地;

5、降低短路电流:当负荷侧发生短路事故时,限制系统的短路电流。

单相隔离变压器接线图

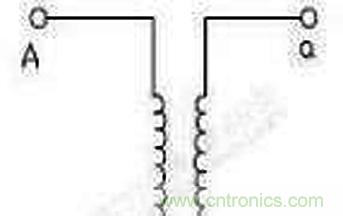

1、单相无屏蔽隔离变压器

简析单相隔离变压器接线

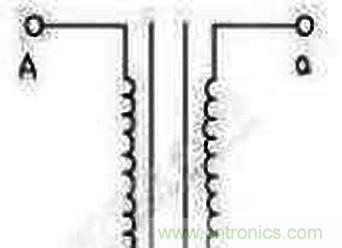

2、单相单屏蔽隔离变压器

简析单相隔离变压器接线

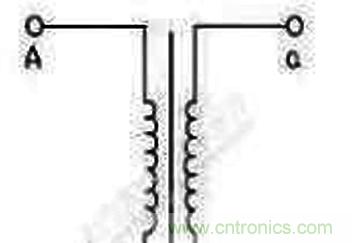

3、单相双屏蔽隔离变压器

 简析单相隔离变压器接线
