什么是电感的频率特性？在详细解说具体的电感降噪对策之前，先来简单回顾一下电感的频率特性。首先，电感（线圈）具有以下基本特性，被称为“电感的感性电抗”。
(1) 直流基本上直接流过
(2) 对于交流，起到类似电阻的作用
(3) 频率越高越难通过

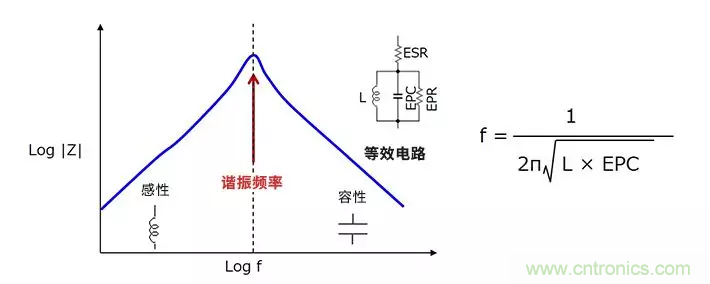

下面是表示电感的频率和阻抗特性的示意图。
在理想电感器中，阻抗随着频率的提高而呈线性增加，但在实际的电感器中，如等效电路所示，并联存在寄生电容EPC，因而会产生自谐振现象。
所以，到达谐振频率之前呈现电感本来的感性特性（阻抗随着频率升高而增加），到达谐振频率之后寄生电容的影响占主导地位，呈现出容性特性（阻抗随着频率升高而减小）。也就是说，在比谐振频率高的频率范围，不能发挥作为电感的作用。
电感的谐振频率可通过上述公式求得。除了主体是电容量还是电感量的区别外，该公式与电容的谐振频率公式基本相同。从公式中可以看出，电感值L变小时谐振频率会升高。
电感的寄生分量中，除了寄生电容EPC之外，还有电感绕组的电阻分量ESR（等效串联电阻）、与电容并联存在的EPR（等效并联电阻）。电阻分量会限制谐振点的阻抗。
关键要点：
・电感在谐振频率之前呈现感性特性（阻抗随频率升高而增加）
・电感在谐振频率之后呈现容性特性（阻抗随频率升高而减小）
・在比谐振频率高的频段，电感不发挥作为电感的作用
・电感值L变小时，电感的谐振频率会升高
・电感的谐振点阻抗受寄生电阻分量的限制
（来源：罗姆半导体）
