（5-3） 三极管的输入特性曲线如图5-6所示。由图5-6可见NPN型三极管共射极输入持性曲线的特点是：BE虽己大于零，但iB几乎仍为零，只有当uBE的值大于开启电压后，iB的值与二极管一样随uBE的增加按指数规律增大。硅晶体管的开启电压约为0.5V，发射结导通电压Von约为0.6～0.7v；锗晶体管的开启电压约为0.2v，发射结导通电压约为0.2~0.3v。





CE=0V，UCE=0.5V和UCE=1V的情况。当UCE=0V时，相当于集电极和发射极短路，即集电结和发射结并联，输入特性曲线和PN结的正向特性曲线相类似。当UCE=1V，集电结已处在反向偏置，管子工作在放大区，集电极收集基区扩散过来的电子，使在相同uBE值的情况下，流向基极的电流iB减小，输入特性随着UCE的增大而右移。当UCE>1V以后，输入特性几乎与UCE=1V时的特性曲线重合，这是因为Vcc＞lV后，集电极已将发射区发射过来的电子几乎全部收集走，对基区电子与空穴的复合影响不大，iB的改变也不明显。CE必须大于l伏，所以，只要给出UCE=1V时的输入特性就可以了。



2、输出特性曲线



输出特性曲线是描述三极管在输入电流iB保持不变的前提下，集电极电流iC和管压降uCE之间的函数关系，即

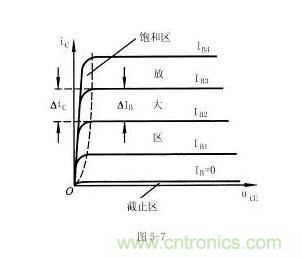

（5-4） 三极管的输出特性曲线如图5-7所示。由图5-7可见，当IB改变时，iC和uCE的关系是一组平行的曲线族，并有截止、放大、饱和三个工作区。





（1）截止区



IB=0持性曲线以下的区域称为截止区。此时晶体管的集电结处于反偏，发射结电压uBE＜0，也是处于反偏的状态。由于iB＝0，在反向饱和电流可忽略的前提下，iC=βiB也等于0，晶体管无电流的放大作用。处在截止状态下的三极管，发射极和集电结都是反偏，在电路中犹如一个断开的开关。实际的情况是：处在截止状态下的三极管集电极有很小的电流ICE0，该电流称为三极管的穿透电流，它是在基极开路时测得的集电极-发射极间的电流，不受iB的控制，但受温度的影响。



 （2）饱和区



在图5-4的三极管放大电路中，集电极接有电阻RC，如果电源电压VCC一定，当集电极电流iC增大时，uCE=VCC-iCRC将下降，对于硅管，当uCE降低到小于0.7V时，集电结也进入正向偏置的状态，集电极吸引电子的能力将下降，此时iB再增大，iC几乎就不再增大了，三极管失去了电流放大作用，处于这种状态下工作的三极管称为饱和。规定UCE＝UBE时的状态为临界饱和态，图5-7中的虚线为临界饱和线，在临界饱和态下工作的三极管集电极电流和基极电流的关系为：（5-1-4） 式中的ICS，IBS，UCES分别为三极管处在临界饱和态下的集电极电流、基极电流和管子两端的电压（饱和管压降）。当管子两端的电压UCE＜UCES时，三极管将进入深度饱和的状态，在深度饱和的状态下，iC=βiB的关系不成立，三极管的发射结和集电结都处于正向偏置会导电的状态下，在电路中犹如一个闭合的开关。三极管截止和饱和的状态与开关断、通的特性很相似，数字电路中的各种开关电路就是利用三极管的这种特性来制作的。



（3）放大区



三极管输出特性曲线饱和区和截止区之间的部分就是放大区。工作在放大区的三极管才具有电流的放大作用。此时三极管的发射结处在正偏，集电结处在反偏。由放大区的特性曲线可见，特性曲线非常平坦，当iB等量变化时，iC几乎也按一定比例等距离平行变化。由于iC只受iB控制，几乎与uCE的大小无关，说明处在放大状态下的三极管相当于一个输出电流受IB控制的受控电流源。上述讨论的是NPN型三极管的特性曲线，PNP型三极管特性曲线是一组与NPN型三极管特性曲线关于原点对称的图像。
