差分线——差模，共模，奇模，偶模傻傻的分不清楚
说起差分线，做高速设计应该没有人不知道。最大的认知就是抗干扰能力强。对于画线路板来说，比单根的并行总线简单。如：DDR一大把线比PCIE几对差分线麻烦多了。
前几天公司的小朋友问皮皮，什么是差模，共模，奇模，偶模？说傻傻的分不清楚。想当年，皮皮刚接触的时候，也是傻傻的分不清。

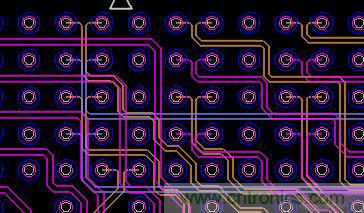

我们先来看看差分线的概念:

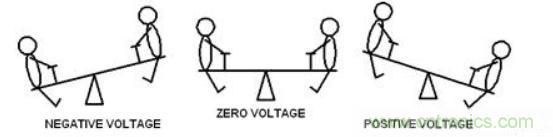

简单来说就是差分线上的两根线走着电压相同，相位相反的两个信号之间相爱相杀的故事。下面这张翘翘板的图片，很形象的解释差分线。一会正的上去，一会负的上去，但是始终围绕着中间点。
图片来自网络
如下图的波形中，Vp为+，Vn为-。绿色的Vdiff就是两个信号的差值，形成的差分信号。
差模，共模：
这里就出现差模，共模这两个概念：任意两个单端信号组合在一起，都可以分解成差模和共模两个分量。从下面数学公式上来看就非常直观。
根据公式Vcomm是一个恒定的值，这样Vp和Vn就可以用Vdiff和Vcomm来表示。像不像一个信号用直流分量+交流分量。记住这个恒定的值，当它不恒定的时候，就会产生信号完整性和EMC的问题。
奇模，偶模：
从上面来看，差模，共模是两根线之间的关系。奇模，偶模就是单根线分别对地的关系。当两根线同相位，则为偶模。

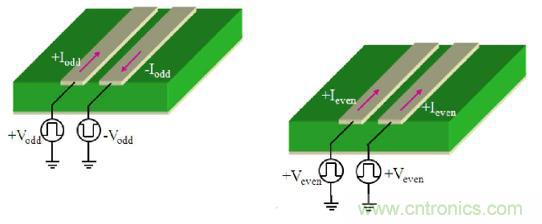

从下面这个图中，也很清晰的看出他们的区别：
现在肯定有人会问，他们之间是什么关系呢？当然有，要不怎么放一块。

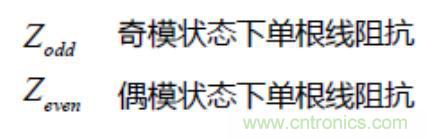

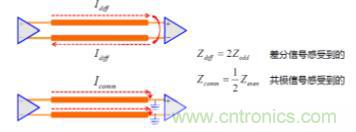

他们的数学关系如下：
到这里，大家应该对这四个概念有一个清晰的认识。
但是，会不会误解，差分阻抗就等于单根线的特性阻抗之和（错误）。其实，之前皮皮也这么认为，但皮皮用阻抗软件计算，这个关系式并不成立。这是因为我们忽略了两根线之间的耦合。当两根线之间有磁场交会时就有个耦合系数的问题。所以往往差分信号会比他们单根信号之和要低。原创今日头条：卧龙会IT技术

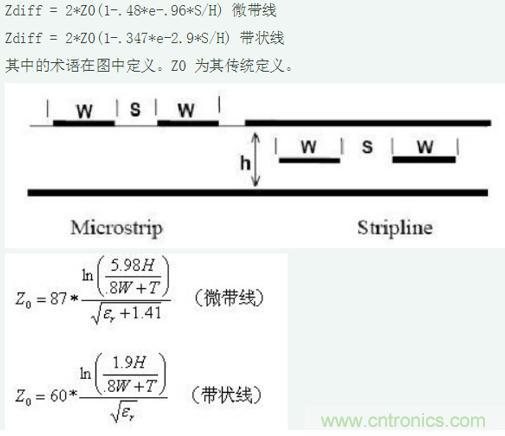

如下，从某文章中看到的公式，定义差分阻抗。

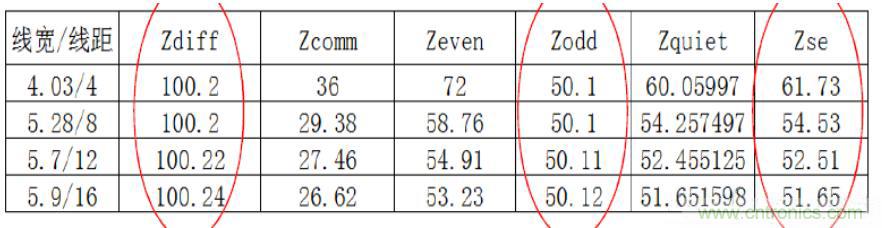

下面的表也说明问题，不同线间距，相同差分阻抗的情况下，其他阻抗的值，就可以看出，差分阻抗的值根本就不等单根线的特性阻抗之和。
最后一栏就是特性阻抗。
好了，以上是我对小朋友解释的四个概念，也是自我总结整理的过程。希望能分享给大家。对大家有所帮助。也可以就这个问题讨论。
