【导读】由于新能源车的普及以及电气架构的发展，对座椅控制器的需求也变得有所不同。比如PWM调速控制电机替代继电器控制。个性化座椅，座舱的舒适性，电磁干扰，域控制器集成，电机数量改变。基于旗芯微车用MCU FC4150开发的汽车座椅控制器方案就能够应对如上所述的各种挑战。
扫码可申请免费样片以及获取产品技术规格书
方案核心硬件设计
1. 核心控制单元：旗芯微 MCU FC4150 拥有强大的运算能力与丰富外设接口，能够精准发送电机驱动指令，快速采集和分析各类传感器数据，为座椅控制提供核心决策支持。
2. 电源管理：瓴芯 LDO LN20542 把汽车电源转化为稳定、低噪的直流电压，确保系统在不同工况下都能稳定运行，为整个控制器提供可靠的电力基础。
3. 通信模块：川土微 CAN 收发器 CA-IF1042 严格遵循 CAN 通信协议，实现控制器与汽车其他电子控制单元（ECU）之间的高速、可靠数据交互，及时接收整车控制指令并反馈座椅状态信息。
4. 电机驱动电路：拓尔微全桥栅极驱动器 TMI8723 接收旗芯微 MCU FC4150 发出的 PWM 信号，并进行信号放大。而瑶芯微 MOS AK2G4N058GM 作为功率开关器件，配合 TMI8723，能够高效地驱动座椅电机，实现电机的正反转、速度精确调节以及精准位置控制。同时，搭配合适的功率器件和保护电路，保障电机驱动的稳定性与安全性，降低能量损耗，提升系统效率。
该方案主要由传感、电机、通讯电路、电源等部分组成，主控采用极海G32A1445汽车通用MCU，通过芯片内置的EEPROM来存储座椅记忆数据，并提供一键恢复座椅调节功能；G32A1445接收传感器数据，精准调控电机，驱动通风风扇、腰枕、头枕和靠背等，以优化座椅舒适度，并实现开关加热功能，进一步提升驾驶体验。同时，该方案支持实时监控电源功能，通过算法标定电机转动扭矩，实现过流保护、防止堵转异常等，确保整机系统稳定可靠。

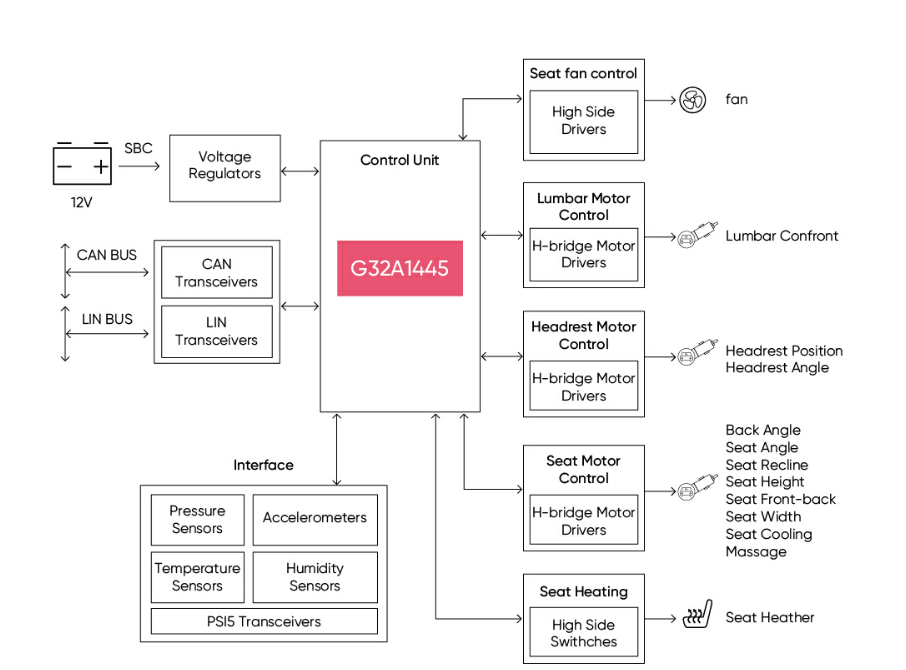

G32A1445座椅控制器应用方案实现框图
G32A1445座椅控制器应用方案特点
■ 基于G32A1445汽车通用MCU设计
■ 支持电动座椅多向调节与控制
■ 实现座椅位置记忆、按摩、腰部支撑调节、安全提示等多种功能
■ 集成丰富外设接口，满足外围设计的高效交互需求
■ 支持压力、加速计、温度传感器等多通道传感器信息采集，优化驾驶体验
■ 满足与汽车CAN/LIN总线系统进行交互通信，实现车身控制、仪表通信、监控以及标定等操作要求
