【导读】厚膜电阻作为电子电路基础元件，采用丝网印刷工艺在氧化铝基板上沉积电阻浆料（主要成分为RuO₂或Ag-Pd合金），经高温烧结形成功能性电阻层。
一、厚膜电阻技术特性与市场定位

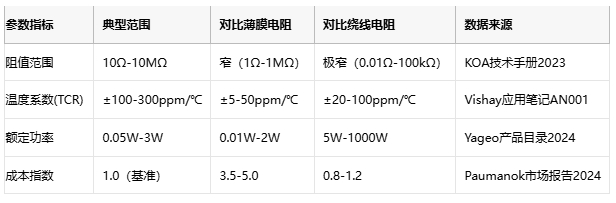

厚膜电阻作为电子电路基础元件，采用丝网印刷工艺在氧化铝基板上沉积电阻浆料（主要成分为RuO₂或Ag-Pd合金），经高温烧结形成功能性电阻层。其技术特性与市场定位可通过以下关键参数体现：
（注：成本指数以1206封装1kΩ厚膜电阻为基准单位1）
二、典型应用场景与经济性分析
2.1 核心应用领域
消费电子
电源管理模块：DC-DC转换器均流电阻（±5%精度，0.25W）
家电控制板：温度传感分压网络（TCR<±200ppm/℃）
成本敏感度：单机用量50-200颗，占BOM成本0.3%-0.8%
汽车电子
ECU控制单元：CAN总线终端匹配（AEC-Q200认证）
电池管理系统：电流检测电阻阵列（耐脉冲冲击>10kV）
成本结构：车规级单价较工业级高30%-50%
工业设备
PLC模块：模拟信号调理（耐硫化性能>1000h）
变频器：IGBT驱动电阻（耐压>500V）
维护成本：高温环境MTBF>10万小时
2.2 成本构成分解
以1206封装10kΩ厚膜电阻为例（年采购量100万颗）：
（数据来源：风华高科供应链分析报告2023）
三、元器件选型技术规范
3.1 关键选型参数
阻值精度匹配
通用电路：±5% （消费级，单价$0.002-0.005/pcs）
精密控制：±1% （工业级，单价提升40%-60%）
特殊场景：±0.5%（车规级，需定制化生产）
功率降额曲线
环境温度每升高25℃，额定功率下降20%（参考IEC 60115标准）
典型降额模型（以0805封装0.125W为例）：
25℃: 100% → 70℃: 80% → 125℃: 50%

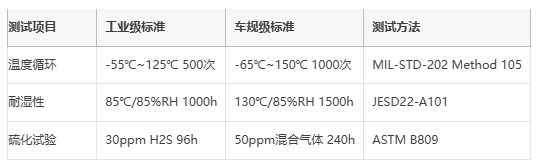

环境耐受性
四、主要原厂技术方案对比

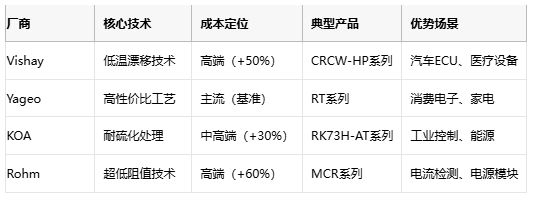

4.1 国际头部厂商布局

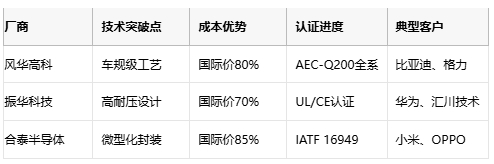

4.2 国内厂商突围路径
五、原厂选型要则与成本控制
5.1 选型策略矩阵
5.2 成本优化路径
规模化采购
月用量>50万颗可获5%-15%价格折扣
年度框架协议锁定成本（±3%浮动条款）
替代方案
1206→0805封装：节省PCB面积40%，单价降低20%
1%精度→5%精度：成本下降35%（需电路冗余设计）
本土化供应
切换国产原厂：物流成本降低50%，交期缩短至2周
二级供应商开发：备货周期压缩至3天（VMI模式）
六、技术发展趋势
材料创新
TDK开发纳米晶电阻浆料（TCR<±50ppm/℃）
Vishay推出石墨烯改性电极（耐脉冲能力提升3倍）
工艺升级
激光直写技术实现±0.1%精度（Yageo 2024路线图）
3D堆叠封装功率密度提升至5W/mm³
智能化集成
内置温度传感器（ROHM TSP系列）
可编程电阻网络（ADI DigiTrim技术）
