【导读】在边缘智能快速发展的今天，数据采集（D在工业自动化、医疗设备和电力监测等高精度数据采集场景中，系统的准确性和可靠性直接取决于信号链的设计。隔离式精密信号链通过切断接地环路、抑制共模干扰（如工业环境中的50Hz工频噪声）和阻断高压瞬变（如电力系统的浪涌），成为保障数据完整性与操作安全的关键技术。随着边缘智能的普及，对信号链的隔离等级、噪声性能和集成度提出了更高要求。本文将结合ADI、润石科技等厂商的技术方案，系统解析选型要点与设计方法。
引言
隔离式信号链的核心价值
在工业自动化、医疗设备和电力监测等高精度数据采集场景中，系统的准确性和可靠性直接取决于信号链的设计。隔离式精密信号链通过切断接地环路、抑制共模干扰（如工业环境中的50Hz工频噪声）和阻断高压瞬变（如电力系统的浪涌），成为保障数据完整性与操作安全的关键技术。随着边缘智能的普及，对信号链的隔离等级、噪声性能和集成度提出了更高要求。本文将结合ADI、润石科技等厂商的技术方案，系统解析选型要点与设计方法。
一、明确核心需求指标
1. 精度与噪声控制
●微弱信号采集：如ECG医疗设备需处理μV级生物电信号，要求放大器1/f噪声低于0.2μVpp（如润石RS8531/2），ADC选用24位Σ-Δ型（如AD7124-8）以确保ENOB≥20bit。
●温漂补偿：工业宽温场景（-40℃~125℃）需选择温漂系数<0.1μV/℃的运放，避免长期稳定性下降。
2. 隔离等级与安全性
●医疗设备：需满足IEC 60601标准，漏电流<10μA，隔离耐压≥3.75kVac（如ADuM3190磁耦隔离器）。
●电力监测：共模瞬变抗扰度（CMTI）需>50kV/μs以抵抗雷击浪涌。
3. 系统集成与功耗
●便携设备优先选择μModule方案（如ADSKPMB10-EV-FMCZ），集成PGIA、隔离电源和ADC，尺寸缩小60%且功耗<5mW/通道。
二、关键模块选型策略

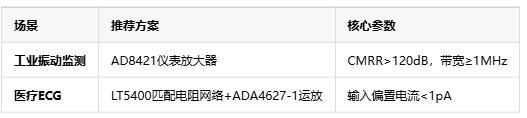

1. 传感器接口设计
2. 隔离技术对比
●磁耦隔离（如ADuM152N）：延迟<13ns，适合高速DAQ系统。
●光耦隔离：成本低但带宽受限，适合低频医疗设备。
3. ADC与电源隔离
●Σ-Δ ADC：AD7768-4支持20kHz下0.024°相位匹配，适合多轴同步采样。
●隔离电源：LT3999推挽式DC-DC驱动器效率>80%，纹波<1mV。
三、典型应用场景设计案例
1. 工业自动化：电机振动监测
●挑战：50Hz工频干扰、多通道相位同步误差（需<1°）。
●方案：
●前端：PGIA（增益可调）+四阶抗混叠滤波器（截止频率1kHz）。
●隔离：ADuM120N（3kV隔离）+ ADN4654 LVDS隔离器（抖动<5ps）。
●效果：某案例显示，替换分立方案后相位误差从±0.15°降至±0.03°。
2. 医疗设备：便携式心电图仪
●挑战：μV级信号采集与患者安全隔离。
●方案：
●交流耦合前端：隔直电容+FDA（全差分放大器）抑制共模干扰。
●光耦隔离：HCPL-7860满足10μA漏电流要求。
3. 光伏电流采样
●挑战：1000V共模电压下保持0.1%精度。
●方案：霍尔传感器+隔离放大器AMC1300，搭配AD4003 SAR ADC。
四、设计验证与风险规避
●安全性测试：HIPOT测试（3.75kVac/1分钟）及EMC辐射抗扰度验证（CISPR 32标准）。
●相位匹配校准：利用ADC内置寄存器（如AD4134的0.3°分辨率）补偿通道延迟。
●供应链风险：选择引脚兼容方案（如润石RS8531兼容SOT23-5封装）以应对缺货。
五、未来趋势
集成化：TI/ADI的SoC方案（如ADAQ7768-1）将信号链尺寸缩小6倍，BOM成本降低20%。
AI赋能：边缘端噪声学习算法可动态补偿温漂，如某工业案例中误差下降40%。
结语
隔离式精密信号链的设计需在“精度-隔离-成本”三角中寻找平衡。从工业的抗干扰需求到医疗的安全标准，模块化参考设计（如ADI的ADSKPMB10）正成为快速落地的首选。未来，随着GaN隔离器件与SiP技术的发展，信号链性能边界将进一步突破。
