【导读】在边缘智能快速发展的今天，数据采集（DAQ）系统作为连接物理世界与数字世界的桥梁，其准确度和可靠性直接影响着整个系统的性能表现。传统数据采集系统常常面临来自接地环路、电磁干扰（EMI）和共模电压变化的挑战，这些因素会显著降低信号质量，导致测量结果失真。隔离式精密信号链通过电气隔离技术，有效解决了这些问题，成为高精度数据采集系统中不可或缺的关键技术。
引言
隔离式精密信号链在数据采集中的关键作用
在边缘智能快速发展的今天，数据采集（DAQ）系统作为连接物理世界与数字世界的桥梁，其准确度和可靠性直接影响着整个系统的性能表现。传统数据采集系统常常面临来自接地环路、电磁干扰（EMI）和共模电压变化的挑战，这些因素会显著降低信号质量，导致测量结果失真。隔离式精密信号链通过电气隔离技术，有效解决了这些问题，成为高精度数据采集系统中不可或缺的关键技术。
一、隔离式精密信号链的核心价值与工作原理
1.1 为何需要隔离？
在工业自动化、医疗设备和电力监控等应用中，被测信号往往伴随高压、高频噪声等干扰。隔离式精密信号链通过物理隔离切断这些干扰路径，同时保障操作人员安全。其主要优势体现在三个方面：
●噪声抑制：消除共模电压变化和EMI影响，信噪比提升可达20dB以上。
●接地环路消除：避免不同接地点电位差引入的测量误差。
●安全防护：隔离栅可阻挡高达3kV的瞬态电压，保护后端电路。
1.2 系统架构解析
典型的隔离式信号链包含以下核心模块：
1. 精密放大器（如仪表放大器PGIA）：提供高共模抑制比（CMRR>120dB）。
2. 隔离栅：采用磁耦（如ADuM152N）或光耦技术，实现信号与电源的双向隔离。
3. 高分辨率ADC：24位Σ-Δ型ADC确保微小信号量化精度。
4. 滤波电路：抗混叠滤波结合数字后处理，进一步抑制带外噪声。
二、关键设计挑战与解决方案
2.1 噪声抑制技术
●1/f噪声优化：采用斩波稳零放大器，将低频噪声降至0.1μVpp以下。
●布局设计：星型接地与隔离分区布线可降低辐射干扰30%。
●电源隔离：DC-DC变压器配合LDO稳压，电源抑制比（PSRR）达80dB。
2.2 延迟与带宽平衡
隔离会引入信号传输延迟（典型值<100ns），通过以下方式优化：
●选择高速数字隔离器（CMTI>50kV/μs）5。
●采用并行数据通道设计，提升吞吐量1。

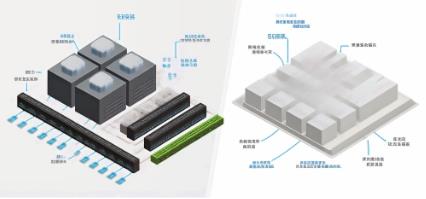

2.3 集成化趋势
现代方案如ADSKPMB10-EV-FMCZ，已将PGIA、隔离电源和ADC集成于单板，尺寸缩小60%的同时保持-40℃~125℃工作范围5。
三、典型应用场景与实测案例
3.1 工业传感系统
某电机振动监测项目中，采用隔离信号链后：
●信号基线波动从±5mV降至±0.2mV。
3.2 医疗电子
心电图机前端设计中：
●50Hz工频干扰抑制比提升至90dB。
●患者漏电流<10μA（远超IEC 60601标准）5。
3.3 新能源监测
光伏逆变器电流采样系统：
●共模电压1000V时仍保持0.1%精度。
●雷击测试通过4kV浪涌标准1。
四、技术选型指南

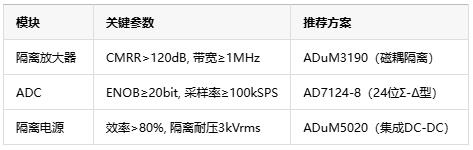

4.1 元器件选择建议
4.2 设计验证要点
●安全性测试：需进行HIPOT测试（3.75kVac/1分钟）5。
●EMC性能：依据CISPR 32标准验证辐射抗扰度1。
五、未来发展趋势
1. 更高集成度：TI和ADI已推出内置隔离的SoC方案，减少BOM成本20%5。
2. AI赋能：边缘端噪声学习算法可动态补偿温漂误差1。
3. 新材料应用：GaN隔离器件有望将功率密度提升5倍5。
结语
隔离式精密信号链通过技术创新，正在重塑高精度数据采集系统的性能边界。从工业4.0到智慧医疗，其"隔离噪声而不隔离信号"的特性，将持续赋能边缘智能应用的可靠性升级15。工程师在设计时需综合考虑噪声、延迟与成本的平衡，而模块化参考设计（如ADI的ADSKPMB10）将为快速落地提供有效路径。
