晶振（晶体振荡器）是电子设备的“心脏”，为微控制器、通信模块和时钟电路提供精准的时序基准。然而，晶振一旦未正常起振，可能导致系统无法启动、通信异常甚至功能瘫痪。本文将深入解析晶振起振的原理、常见故障原因，并基于工程实践，系统性介绍示波器检测法、万用表辅助判断法、替换法、信号注入法及外围电路分析法等五大检测方法，帮助工程师快速定位问题，优化电路设计。
晶振工作原理与起振条件
1. 晶振的物理特性
晶振基于石英晶体的压电效应工作，其等效电路包含串联谐振频率（fs）和并联谐振频率（fp）两个关键参数。通常，电路工作在并联谐振模式附近，需通过外部电容（负载电容CL）匹配实现稳定振荡。
2. 起振的必要条件
●相位条件：振荡回路需满足正反馈相位（360°相移）。
●增益条件：放大电路增益需大于环路损耗（即满足巴克豪森准则）。
●频率稳定性：石英晶体的Q值（品质因数）需足够高（通常>10⁴）。

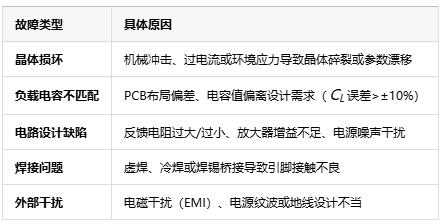

晶振不起振的常见原因
晶振是否起振的五大检测方法
方法1：示波器检测法（精度最高）
步骤：
1. 将示波器探头接至晶振输出引脚（OSC_OUT），设置带宽≥100MHz，探头衰减为10×。
2. 观测信号波形：正常起振时，应为正弦波或方波，频率接近标称值（如12MHz±100ppm），峰峰值≥300mV。
注意事项：
●避免探头负载效应（建议使用高阻探头或等效电容补偿）。
●若波形失真或幅度过低，需检查放大电路或反馈电阻（典型值：1MΩ~10MΩ）。
方法2：万用表辅助判断法（快速验证）
适用场景：无示波器时的应急检测。
步骤：
1. 使用万用表直流电压档测量晶振两引脚电压：
●正常工作电压通常为芯片电源电压的1/2（如3.3V系统为1.65V左右）。
●若两引脚电压差<0.1V，可能未起振。
2. 检测引脚对地阻抗：正常起振时阻抗应呈高阻态（>1MΩ），若过低则存在短路或电容漏电。
方法3：替换法（排除器件故障）
步骤：
1. 使用同型号晶振替换被测器件。
2. 若系统恢复正常，原晶振可能损坏或参数漂移。
优势：简单高效，适用于批量生产返修。
方法4：信号注入法（验证电路增益）
原理：通过外部信号源注入与晶振标称频率相近的信号，验证放大电路是否正常。
步骤：
1. 断开晶振与电路的连接。
2. 信号发生器输出正弦波（频率=晶振标称值，幅度=200mVpp）。
3. 检测芯片OSC_OUT引脚是否响应，若无响应，说明放大电路失效。
方法5：外围电路分析法（设计级验证）
关键参数验证：
1. 负载电容匹配：计算实际CL值（公式：CL=C1+C2C1⋅C2+Cstray），通常需控制误差<±5%。
2. 反馈电阻：并联在晶振两端的电阻（RF）应为1MΩ~10MΩ，过高导致起振困难，过低降低Q值。
3. 电源去耦：需在电源引脚就近放置0.1μF陶瓷电容，抑制高频噪声。
典型案例分析
案例1：STM32系统晶振不起振
●现象：芯片无法启动，Bootloader识别失败。
●检测：示波器测得晶振频率偏差达5%（标称8MHz，实测7.6MHz）。
●原因：负载电容CL设计为12pF，实际贴片电容值为22pF（±20%误差）。
●解决方案：更换为精度±5%的NP0电容，频率恢复至8MHz±50ppm。
案例2：无线模块通信异常
●现象：射频信号时断时续。
●检测：万用表测量晶振引脚电压差仅0.05V，替换晶振后问题消失。
●根本原因：晶振因长期高温工作导致内部电极氧化。
结语
晶振起振问题既是电子设计的“入门课”，也是产品可靠性的“试金石”。工程师需从器件选型、电路设计、测试验证三方面系统把控，结合示波器实测与理论分析，方能精准定位故障。随着5G、IoT设备对时钟精度的要求日益严苛，掌握晶振起振检测技术将成为硬件开发的必备技能。未来，智能自诊断晶振（如内置频率检测电路）的普及，或将进一步简化这一流程，推动行业向高可靠、低功耗方向演进。
