随着电子系统智能化需求的爆发式增长，基准电压源作为信号链的“标尺”，其精度直接影响整个系统的测量与控制能力。2025年全球基准电压芯片市场规模预计突破38亿美元，其中汽车电子与工业自动化领域占比超60%。然而，面对齐纳二极管、带隙基准等多元技术路线，以及初始精度、温漂、噪声等关键参数，设计者如何权衡选择？本文结合技术原理与行业场景，深度解析基准电压源的选型逻辑。
一、基准电压源的核心作用：电子系统的“度量衡”
基准电压源是电子系统中的“电压锚点”，提供不受外部干扰的稳定参考值，直接影响以下关键环节：
1. ADC/DAC性能：模数转换精度直接依赖基准电压稳定性，±0.1%的基准偏差可导致12位ADC产生4 LSB误差。
2. 传感器信号调理：在温度、压力等传感器应用中，基准电压的温漂会引入系统性测量误差。
3. 电源管理：电池监测（BMS）、LDO稳压等场景中，基准源直接影响过压/欠压保护阈值精度。
行业案例：某电动汽车BMS系统因基准电压源温漂超标（>50 ppm/℃），导致电池SOC估算误差达8%，最终引发召回事件。

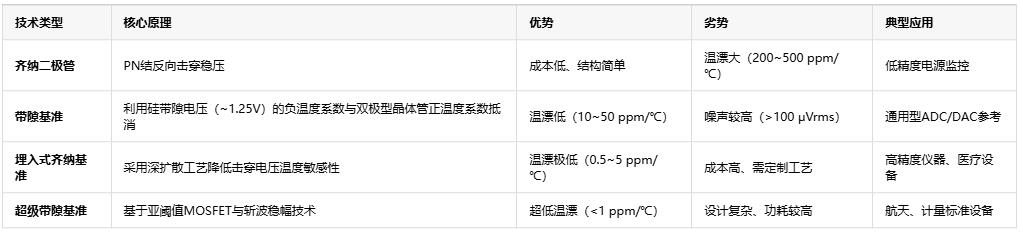

二、四大基准电压源技术路线对比
为满足不同场景需求，基准电压源衍生出以下核心技术：
三、选型五大黄金参数与场景适配
1. 初始精度（Initial Accuracy）
●定义：出厂时的电压偏差范围，通常以百分比表示（如±0.05%）。
●场景适配：
●高精度仪器（24位ADC）：需优于±0.02%。
●消费电子（12位ADC）：可放宽至±0.1%。
2. 温度漂移（Temperature Drift）
●定义：电压随温度变化的比率（ppm/℃），需区分线性漂移与曲率漂移模型。
●设计技巧：对于宽温环境（-40~125℃），建议采用高阶补偿的埋入式齐纳基准，如ADI的ADR45xx系列（1 ppm/℃）。
3. 长期稳定性（Long-Term Drift）
●定义：工作1000小时后的电压变化（ppm/√kHr），反映老化效应。
●行业数据：工业级基准电压源通常要求<50 ppm/√kHr，而计量级需<5 ppm/√kHr。
4. 负载调整率（Load Regulation）
●定义：输出电压随负载电流波动的变化率，直接影响动态负载场景的稳定性。
●优化策略：选用低输出阻抗基准源（<0.1Ω）或在外部添加缓冲放大器。
5. 噪声性能（Noise）
●定义：10 Hz~100 kHz频段内的电压噪声密度（μVrms）。
●选型案例：在CT/MRI医疗影像设备中，需选择噪声<5 μVrms的基准源（如TI的REF70xx）。
四、典型行业应用场景与选型方案
1. 汽车电子
●挑战：温度范围宽（-40~150℃）、振动与EMC干扰大。
●方案：选择AEC-Q100认证的埋入式齐纳基准，如MAX6126（2 ppm/℃，±0.02%精度）。
2. 工业自动化
●挑战：24小时连续工作、PLC信号链需高长期稳定性。
●方案：采用带外部修调功能的LM399（6 ppm/√kHr老化率），定期校准消除漂移。
3. 医疗设备
●挑战：低噪声、高可靠性。
●方案：LTC6655（0.25 ppm/℃温漂，1.25 μVrms噪声）配合屏蔽罩与滤波电路。
五、常见设计误区与避坑指南
1. 忽视PCB布局影响
●错误案例：基准源输出引脚与开关电源走线平行，引入100 mV级噪声。
●解决措施：采用星型接地、独立铺地层，并远离高频信号线。
2. 忽略散热设计
●错误案例：基准芯片未加散热焊盘，结温上升导致温漂倍增。
●解决措施：计算功率损耗（P=Vref×Iq），必要时添加散热铜箔。
3. 动态负载未缓冲
●错误案例：ADC参考引脚直接连接多路采样开关，负载瞬变引发电压跌落。
●解决措施：使用低输出阻抗基准或添加缓冲器（如ADA4522）。
结语：基准电压源选型的技术趋势与未来展望
随着5G、自动驾驶和AIoT的快速发展，基准电压源的性能边界持续被突破：
1. 新材料突破：基于GaN和SiC的基准源可耐受200℃以上高温，助力深井勘探与航天领域。
2. 智能化补偿：内置温度传感器与DAC的“自校准基准芯片”（如MAXIM的MAX6325）可实现动态温漂校正。
3. 集成化设计：将基准源、ADC、信号链集成于单一芯片（SoC），减少PCB干扰（如ADI的AD7124-8B）。
对于设计者而言，基准电压源的选型既需要深入理解技术参数，也要结合应用场景进行全生命周期考量。唯有如此，方能确保电子系统在复杂环境中始终稳定如一。
