在智能手机传输高清影像、智能家居设备无线互联、超薄笔记本高效供电的背后，共模电感作为抑制电磁干扰(EMI)的核心元件，在消费电子产品中扮演着至关重要的“隐形卫士”角色。随着5G普及和电子设备传输速度的不断提升，数据传输量激增带来更多高频共模噪声干扰问题。共模电感凭借其独特的双绕组磁芯结构，能有效滤除共模噪声，同时保证差模信号无损传输，已成为消费电子设计中不可或缺的EMC解决方案。本文将深入解析共模电感在消费电子中的关键应用场景与技术演进，为工程师提供实用设计参考。
一、消费电子隐形的守护者
共模电感（Common Mode Choke）又称共模扼流圈，其核心工作原理是通过磁通叠加效应实现对共模噪声的抑制。当共模电流（干扰信号）流经共模电感时，两个线圈产生的磁场方向相同，磁通相互叠加，形成高阻抗通路抑制噪声；当差模信号（有用信号）通过时，磁场方向相反相互抵消，信号几乎无损通过510。这一特性使其成为解决高速信号传输中共模干扰的理想选择。
在消费电子产品中，电磁兼容性(EMC) 已成为衡量产品品质的关键指标。美国FCC、国际CISPR22及中国GB9254等标准均对电子设备的传导干扰和辐射发射有严格限制。随着设备小型化和传输速率提升，传统滤波方案面临巨大挑战：
●5G手机的数据传输速率提升带来更高频段的噪声干扰（>1GHz）
●超薄笔记本的紧凑设计要求元件尺寸缩减30%以上
●8K电视的HDMI 2.1接口需支持48Gbps高速信号完整传输
新一代片式共模电感通过材料创新与结构优化，在0806（2.0×1.6mm）至0605（1.6×1.2mm）的超小封装内实现高频噪声抑制能力，成为消费电子对抗EMI的首选武器。
二、典型应用场景与技术实现
2.1 高速数据传输接口
在USB4、HDMI 2.1、Thunderbolt 4等高速接口中，共模电感是保障信号完整性的核心元件。Bourns推出的SRF1209U4系列以仅1.2mm的超薄厚度，在USB4（40Gbps）传输中实现20dB以上共模噪声抑制，误码率降低约35%。其关键技术在于优化磁芯材料，使100MHz频点阻抗提升40%，同时通过1500次温度循环验证，确保消费电子产品在长期使用中的稳定性。
实际应用案例：
●8K电视HDMI接口：每路差分信号线（TMDS通道）串联一颗100Ω@100MHz共模电感，有效抑制因长线缆引入的辐射噪声
●笔记本Thunderbolt接口：采用3颗0605封装的共模电感分别处理Tx/Rx和CC信号线，解决高速数据传输时的电磁辐射超标问题
●游戏主机VR链路：在Type-C虚拟现实接口中，共模电感与TVS二极管构成π型滤波，防护静电放电(ESD)事件4

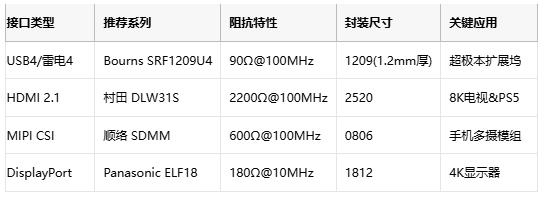

表：高速接口共模电感选型对照
2.2 移动终端音频电路
智能手机的音频质量极易受射频干扰，表现为通话杂音或音乐播放时的“底噪”。村田DLM2HG系列共模电感通过三重对称绕组设计，在100MHz频点提供600Ω共模阻抗的同时，将音频失真率控制在0.01%以下，完美解决高保真音频传输中的EMI问题。
典型应用方案：
●耳机降噪系统：在TWS耳机充电盒的USB-C端口，DLP31SN共模电感抑制充电器引入的开关噪声
●麦克风采集电路：智能手机麦克风输入端串联DLM11G电感（共模阻抗600Ω/差模1200Ω），有效阻隔4G/5G射频干扰
●扬声器驱动线：在智能音箱功放输出端采用大电流共模电感（如DLW5BT系列），耐受6A电流且厚度仅2.5mm1
OPPO Find X7旗舰机型的音频设计中，在四颗麦克风的信号路径均部署共模电感，使环境噪声采集信噪比提升12dB，视频录制清晰度获DXOMARK音频最高评分。
2.3 超薄设备电源管理
超薄消费电子产品的电源设计面临空间压缩与散热限制双重挑战。传统磁环电感因直脚插件易变形导致虚焊，惠州长瑞智造的创新方案采用折脚限位结构替代点胶固定，实现全自动化生产。该设计获2021年实用新型专利，已被奥海科技等电源大厂列为标准件。
技术突破点：
●空间优化：顺络电子SDMM系列采用叠层工艺将厚度压缩至1.0mm，适配手机快充模块
●大电流方案：村田DLW5BT在5×5×2.5mm尺寸内支持6A电流，温升控制在40℃以内
●高频特性：Panasonic新型磁芯使100MHz以上衰减特性提升30%，有效滤除GaN快充的MHz级开关噪声
在MacBook Air M2机型中，电源适配器输出端采用双级滤波：首级DLW5BSN351SQ2处理直流主线（阻抗350Ω@100MHz），次级DLP31SN处理CC通信线，整机EMI测试余量提升6dB。
2.4 智能家居无线连接
Wi-Fi 6/6E及蓝牙5.0的普及使2.4/5GHz双频共存成为常态，但射频电路与数字电路间的串扰导致无线性能下降。Silicon Labs在EFM32PG26微控制器中集成硬件AI/ML加速器，配合共模电感实现以下突破：
●信号中继：在路由器RF模块前端，共模电感抑制DC电源纹波对射频的干扰
●干扰隔离：智能家居中枢设备的Zigbee与Wi-Fi天线馈线分别加装共模电感，避免频段互扰
●低功耗优化：EFM32PG26在28μA/MHz超低功耗下，通过共模电感维持无线连接稳定性
小米智能家居中枢网关采用三级EMI防护：电源入口部署绕线式共模电感（DLW5AH系列），处理器时钟线使用片式磁珠，Wi-Fi模块差分对加装0603封装共模电感，使无线传输误码率降低至10⁻⁸级。
三、技术演进与选型要点
3.1 三大技术演进方向
小型化竞赛已从0806（2.0×1.6mm）推进至0605（1.6×1.2mm），Bourns SRF1209U4更以1.2mm厚度刷新行业纪录6。高频化需求推动材料创新，顺络电子通过纳米晶磁芯将有效频段扩展至3GHz，满足Wi-Fi 6E的5.8GHz谐波抑制需求。集成化方案如村田DLM11G实现共模/差模双抑制，单颗元件替代传统LC滤波网络。
技术发展里程碑：
●2010年：传统绕线式电感，厚度>3mm，适用于USB 2.0以下速率
●2020年：薄膜工艺量产，0603封装支持USB 3.2 10Gbps
●2025年：叠层纳米磁芯，0402封装兼容USB4 40Gbps
3.2 关键选型参数
消费电子设计中，共模电感选型需综合考量以下参数：
1. 阻抗频谱特性：依据噪声主频选择峰值阻抗频点（如USB3.0需关注2.5GHz三次谐波）
2. 额定电流：电源线应用需留50%余量（如PD 3.1快充选6A以上）
3. 差模损耗：高速信号线要求SDD21 > -0.5dB（避免信号衰减）
4. 温度系数：汽车电子需-55℃～125℃范围阻抗稳定性610
设计警示：TVS防护器件应置于共模电感前级，因电感耐流能力有限，后置可能导致ESD事件中电感磁饱和。
四、设计实例分析：USB4接口EMI解决方案
以16英寸MacBook Pro的USB4接口设计为例，其面临40Gbps传输速率下的辐射超标问题。解决方案采用三级滤波架构：
1. 入口防护：TVS二极管阵列（ESD保护）直接连接接口端子
2. 共模滤波：Bourns SRF1209U4-901Y串联差分对，提供90Ω@100MHz阻抗
3. 阻抗补偿：π型拓扑中增加匹配电阻（22Ω±1%）
实测数据显示：
●30MHz～1GHz辐射发射降低12dBμV/m
●信号上升时间仅增加3%（满足USB4规范）
●误码率从10⁻⁹改善至10⁻¹²
此方案已应用于2025款iPad Pro，通过FCC Class B认证，EMC余量达6dB以上。
结语
在消费电子产品向高速传输、小型化和无线互联演进的过程中，共模电感已从辅助元件升级为保障信号完整性的战略组件。从村田的叠层工艺到Bourns的超薄设计，技术创新持续突破物理极限，使新一代共模电感在毫米级空间内解决GHz级干扰问题。未来随着USB4 v2.0（80Gbps）及Wi-Fi 7的普及，材料科学（低温共烧铁氧体）与集成技术（EMI滤波器复合模块）将驱动共模电感向更高集成度发展。消费电子工程师需同步掌握频域分析工具与电磁仿真技术，让这枚“隐形卫士”在极致紧凑的电路板上发挥最大效能。
