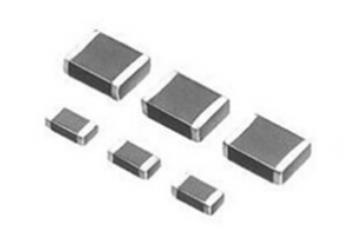

片状电感（亦称片式电感）作为现代电子系统的核心无源元件，是一种采用多层绕组或薄膜工艺制造的扁平化电感器件。与传统绕线电感相比，其核心特征在于通过精密叠层或光刻技术在微小尺寸内实现高效磁能存储，主要分为四大类型：绕线型、叠层型、编织型和薄膜型17。其中绕线型通过在磁芯外部缠绕铜线并固化制成；叠层型则通过印刷电极的软磁薄片堆叠烧结而成；薄膜型采用光刻工艺实现微波频段的高精度特性。
工作原理与性能优势
片状电感基于电磁感应定律工作：电流通过内部绕组时在磁芯中建立磁场储能，电流变化时磁场能量转化为反向电动势抑制电流突变，从而实现稳压、滤波及能量转换功能10。其性能优势显著：
●小型化与高密度：0402（1.0×0.5mm）、01005（超微型）等封装满足智能手机和可穿戴设备的极限空间需求，01005尺寸比0201减小25%，重量降低50%。
●电气性能卓越：多层结构实现低直流电阻（毫欧级）和低漏磁，叠层型磁屏蔽性优异，薄膜型在100MHz以上频段保持稳定Q值。
●可靠性与适应性：汽车级产品工作温度横跨-40℃至+125℃，耐受高温高湿环境，瓷体致密化技术（如风华高科专利烧结工艺）进一步降低磁滞损耗。
应用场景拓展
●消费电子领域：5G手机普遍采用01005高频电感，八核处理器机型单机电感用量达数十颗。
●汽车电子领域：电动汽车的DC-DC转换器、电池管理系统（BMS）依赖大电流功率电感，一体成型电感因磁稳定性成为主流方案。
●通信与工业领域：基站射频匹配电路选用薄膜片式电感，其光刻工艺确保微波频段低损耗。
成本结构与选型要则
成本维度呈现两极分化：01005电感生产成本仅为0201的30%，但售价高达2倍，利润空间显著；绕线型因工艺简单成本最低，叠层型和薄膜型因良率挑战（叠层合格率较低）及光刻设备投入导致成本攀升。
选型需匹配场景需求：
1. 电流与尺寸权衡：大电流场景（如汽车电源模块）优选一体成型绕线电感（饱和电流达数十安培），空间受限场景选用叠层电感。
2. 频率适配：>100MHz高频电路选择薄膜电感，中低频电源电路可用磁芯叠层电感。
3. 可靠性验证：汽车电子需符合AEC-Q200标准，关注烧结工艺（如潮州三环的二次烧结法提升瓷体致密性）。

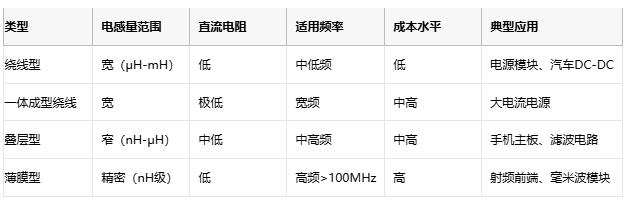

表：片状电感类型性能与成本对比
国际与国内原厂竞争格局
全球电感市场由日系厂商主导，TDK、村田（Murata）占据技术高地，尤其在01005超微型电感和车规级产品领域。国内厂商如顺络电子、风华高科通过专利技术突围，顺络2021年研发投入3.44亿元，超小尺寸叠层电感已批量供货国际客户5。风华高科的多层片式电感磁芯制备专利通过两段式烧结（820℃-880℃慢速升温+900℃-920℃保温）优化晶粒尺寸，降低损耗30%。

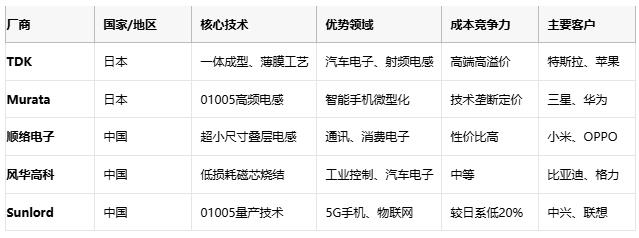

表：头部原厂技术与市场定位对比
结语
片状电感的小型化与高频化革命正加速推进电子系统升级。国产厂商在材料创新与工艺突破中逐步缩小与国际龙头的差距，未来在电动汽车与AI边缘计算的蓝海中，掌握核心专利与成本优势的企业将主导产业链重构。
