【导读】扼流线圈，又称扼流器或电感器，是一种用于抑制高频交流电流的被动电子元件。它的基本结构是由绝缘导线绕制在磁芯上构成，主要功能是"通直流、阻交流"，即在电路中允许直流电流通过，同时抑制高频交流电流的传递。
扼流线圈作为电子电路中的无名英雄，通过其独特的电磁特性在众多领域发挥着关键作用，从简单的电源滤波到复杂的EMI抑制。

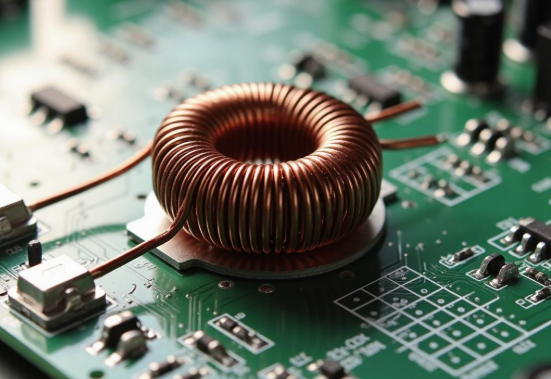

扼流线圈，又称扼流器或电感器，是一种用于抑制高频交流电流的被动电子元件。它的基本结构是由绝缘导线绕制在磁芯上构成，主要功能是"通直流、阻交流"，即在电路中允许直流电流通过，同时抑制高频交流电流的传递。
其工作原理基于电磁感应定律和自感效应。当电流通过线圈时，会产生磁场存储能量；当电流变化时，这个磁场会产生感应电动势阻碍电流变化，这种阻碍作用对交流信号尤为显著。共模扼流圈采用双绕组设计，能够有效抑制共模噪声。
01 扼流线圈的核心优势与应用价值
扼流线圈在电子电路中具有多重优势。首先是高效的噪声抑制能力，能够有效滤除电路中的高频噪声和电磁干扰，提升信号完整性。其次是简单的被动结构，无需外部供电或控制电路，可靠性高且成本相对较低。
此外，扼流线圈还具有能量存储功能，能够在电流变化时维持电路稳定性。共模扼流圈则具有双向滤波特性，能够同时抑制输入和输出端的干扰噪声。
这些优势使得扼流线圈在众多领域得到广泛应用。在电源管理方面，它用于AC/DC和DC/DC转换器的输入输出滤波。在通信设备中，扼流圈用于抑制高速差分信号线（如USB/HDMI）中的共模噪声。
工业自动化系统依赖扼流线圈实现电机驱动和控制的电磁兼容性。汽车电子领域利用扼流线圈满足严苛的EMC要求。此外，在消费电子产品中，扼流线圈用于提高设备抗干扰能力和信号质量。
02 扼流线圈的技术原理与设计创新
扼流线圈的工作原理基于电磁感应定律。当电流通过线圈时，会产生与电流成正比的磁场储能；当电流变化时，磁场变化会产生感应电动势阻碍电流变化，这种自感效应对于交流信号尤为显著。
共模扼流圈采用特殊双绕组设计，对共模噪声形成高阻抗路径，同时对差模信号影响极小。差模电感则通过在差模电流路径上引入阻抗，有效滤除高频噪声。
近年来，扼流线圈技术持续创新。伍尔特电子开发的WE-CMBNC系列采用纳米晶铁芯，与传统MnZn芯材相比，渗透率高出20倍，能够将干扰降低到低kHz频率范围。
珠海刚松电子的新型扼流线圈专利在绕线套筒两端设置挡板，漆包线缠绕在绕线套筒上，内部穿设棒状磁芯，这种结构减少了漆包线与磁芯直接接触带来的潜在损害风险。
湖北荣浩电子的分槽式扼流线圈专利在线圈之间设置隔板，降低线圈之间磁耦合的程度，进一步提高了设备性能。
03 成本分析与元器件选型要点
扼流线圈的成本构成主要包括材料成本（磁芯材料、铜线、绝缘材料）、生产工艺成本（绕线、组装、测试）和研发摊销（定制设计、认证费用）。价格范围广泛，从普通消费级的几元人民币到工业级、汽车级的几十元甚至上百元不等。
选型扼流线圈时需要考虑多个关键参数：电感值是基础参数，差模电感通常为μH级，共模电感则为mH级；额定电流需考虑直流偏置影响，一般要预留30%余量；频率特性要求自谐振频率高于工作频率；阻抗特性尤其在共模扼流圈中，需要在目标噪声频段（如150kHz-30MHz）有足够阻抗；尺寸与封装包括通孔型和贴片型等不同选择；工作温度范围通常为-40°C至+125°C或更高；安全认证如UL、VDE、IEC等可能也为必需。
在选型过程中，常见的误区包括认为共模电感可以完全替代差模滤波、忽视直流偏置对电感量的影响、在高速信号路径中使用过大电感导致信号完整性劣化，以及忽略安装方式对电感性能的影响。
04 国际与国内头部厂商全面对比
扼流线圈市场全球竞争格局中，国际厂商占据技术高端，国内厂商则快速追赶。根据QYR（恒州博智）的统计，2023年全球共模扼流圈市场销售额达到了6.82亿美元，预计2030年将达到9.44亿美元，年复合增长率（CAGR）为4.8%（2024-2030）。
全球市场主要由少数头部企业主导，其中Murata、TDK和奇力新前三大多厂商占有全球约41%的份额。亚太是全球最大的市场，占有大约63%的市场份额，之后是北美和欧洲，分别占比约15%和11%。
以下是国际和国内主要扼流线圈制造商的对比分析：

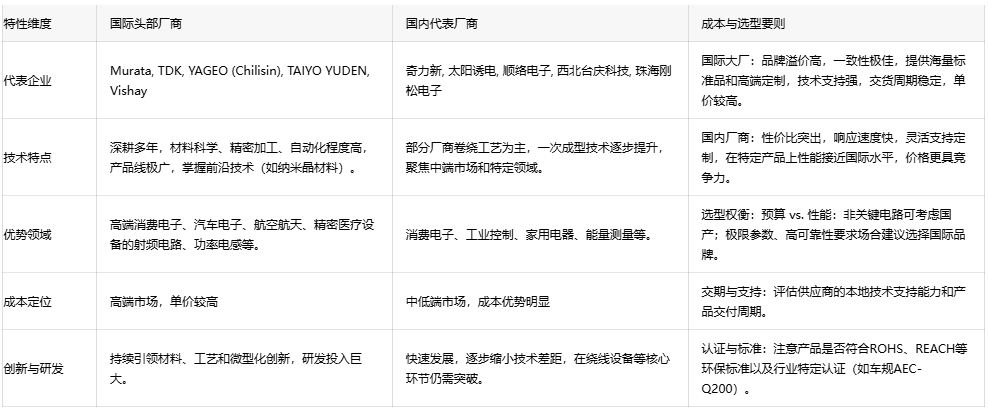

表格：扼流线圈国际与国内主要厂商对比（数据来源于网络公开资料整合）
从产品类型来看，SMD（贴片式）共模扼流圈占有最大份额，约为84%。从应用方面来看，通信是最大的应用领域，份额约为35%。
选型过程需要在这张对比图展示的维度中进行权衡。对于成本敏感且性能要求不极端的项目，优质的国内供应商是很好的选择。而对于那些追求极致性能、高可靠性和大批量一致性的应用，尤其是面向全球市场的高端产品，国际知名品牌仍然是安全可靠的选择。
05 选型要则与成本优化策略
在实际选型过程中，工程师需要综合考虑多个因素。首先要明确应用需求，区分是差模噪声还是共模噪声主导，这决定了选择差模电感还是共模扼流圈。
其次要测试先行，建议先用可调电感进行实验验证，再确定最终参数。在温度考量方面，高温环境下应选择耐温等级更高的磁芯材料。
空间优化也很重要，共模电感可节省PCB空间，但需注意绕组间绝缘。最后需要成本平衡，汽车电子等严苛环境建议选用高性能材料，消费类电子可考虑成本优化方案。
成本优化策略包括：对于消费类电子产品，可以考虑使用国内品牌如顺络电子、奇力新的产品；对于工业级应用，可以选择国际品牌的标准系列或者国内头部厂商的高端产品；对于汽车电子等要求极高的领域，建议选择Murata、TDK等国际大厂的AEC-Q200认证产品；对于特殊需求，可以评估定制设计的成本效益比，有时候标准产品加上简单的外部电路比完全定制更经济。
需要注意的是，不应只关注元件单价，还要考虑整体系统成本。一个性能更优的扼流线圈可能简化整个滤波电路设计，反而降低总成本。
扼流线圈作为电子系统中不可或缺的滤波元件，其技术随着现代电子设备对电磁兼容性和能效要求的提高而持续发展。国际大厂凭借材料优势和工艺积累引领高端市场，国内企业则通过快速迭代和成本优势在中端市场稳步提升。
未来，随着物联网、新能源汽车和工业4.0的推进，扼流线圈将向更高频率、更低损耗、更小体积和集成化方向发展，为电子工程师提供更多选择的同时，也带来了选型策略上的新挑战。明智的选型需要平衡性能、成本、可靠性和供应稳定性，方能打造出具有市场竞争力的产品。
