【导读】在电子元器件领域，空心线圈（Air Core Inductor/Coil）作为一种关键的电磁元件，凭借其独特结构和优异特性，在高速、高频的现代科技应用中扮演着不可或缺的角色。它通常由绝缘导线（如漆包铜线）直接绕制而成，中间无任何铁磁材料芯体，其磁路介质主要是空气。这与传统的铁芯或磁粉芯线圈形成鲜明对比，也奠定了其一系列性能优势的基础。
在电子元器件领域，空心线圈（Air Core Inductor/Coil）作为一种关键的电磁元件，凭借其独特结构和优异特性，在高速、高频的现代科技应用中扮演着不可或缺的角色。它通常由绝缘导线（如漆包铜线）直接绕制而成，中间无任何铁磁材料芯体，其磁路介质主要是空气。这与传统的铁芯或磁粉芯线圈形成鲜明对比，也奠定了其一系列性能优势的基础。
空心线圈的工作原理基于电磁感应定律。当交变电流通过线圈时，会产生一个变化的磁场，这个磁场又在线圈自身或邻近线圈中感应出电动势。其电感值主要取决于线圈的几何形状（如直径、长度、匝数）和绕制方式，计算公式复杂，往往涉及第一类和第二类完全椭圆积分等数学工具。由于没有磁芯材料的束缚，空心线圈不存在磁饱和现象，且磁滞损耗极低，这使得它在高频环境下表现卓越。
空心线圈的核心优势非常突出。首先是其低损耗和高品质因数（Q值），特别是在高频范围内，能提供更好的信号传输质量和更低的失真。其次，无磁芯饱和的特性使其能够处理较大的交流电流而保持线性，拥有极宽的频率响应（从kHz到GHz）和优异的动态性能。再者，其低分布电容和低干忧特性，非常利于信号完整性要求高的应用。此外，许多空心线圈（尤其是贴片式）采用平面绕线结构并灌封固化，具有结构坚固、一致性高的优点。
这些优势使得空心线圈的应用场景十分广泛：
●射频（RF）通信领域：这是空心线圈最传统的战场。它广泛应用于移动电话（GSM, CDMA）、功率放大器（PA）、天线调谐模块、压控振荡器（VCO）、无线局域网（WLAN）、蓝牙设备以及数字电视调谐器等。在这里，高Q值和自共振频率是关键。
●高端工业与自动化：空心杯电机是机器人和精密设备中的核心部件，其转子即为空心线圈结构。它因其高功率密度、小体积、快速响应和精确控制而成为灵巧手、关节驱动的理想选择，技术壁垒主要体现在精密绕线工艺和设备上。
●电能计量与监测：罗氏线圈（Rogowski Coil） 是一种特殊结构的空心线圈，用于交流电的测量和保护。它开口的设计便于安装，无饱和、线性度高、响应快，适用于智能电网、故障检测和电能质量监测。
●汽车电子与医疗设备：在汽车工业中用于传感和滤波，在医疗设备中则用于需要高稳定性和可靠性的精密仪器。
一、成本分析、元器件选型与主要IC原厂品牌
空心线圈的成本构成多元，包括铜等原材料成本、精密绕制工艺成本（人工或设备）、技术研发摊销以及认证费用（如ROHS）。价格范围很广，一个简单的空心线圈可能低至几元人民币，而高性能、小尺寸的贴片式射频电感单价可达数十元甚至更高。
二、元器件选型要点：
1.电感值（L）：根据电路拓扑计算所需的基本电感值，单位通常为nH或μH。
2.公差精度：常见有±5%（J级）、±10%（K级）、±20%（M级）等。精密电路需选择高精度产品。
3.品质因数（Q值）：在工作频率下越高越好，尤其对于谐振电路和滤波器。
4.自谐振频率（SRF）：工作频率必须远低于SRF，否则线圈会呈现容性。
5.直流电阻（DCR）：越低越好，以减少自身的功率损耗和发热。
6.额定电流：包括温升电流和饱和电流（对于空心线圈，饱和电流通常很高，但仍需考虑温升）。
7.尺寸与封装：贴片式（如TRAM0603, 0805, 1008等）适合高密度安装；插件式则可能承受更大电流。
8.特殊要求：如工作温度范围、机械强度、耐候性等。
虽然空心线圈本身是无源器件，不直接涉及“IC原厂品牌”，但其制造和供应商在全球电子元器件产业链中占据重要位置。以下是国际和国内的头部线圈制造商及其对比。
三、特性维度 国际头部厂商 国内代表厂商 成本与选型要则

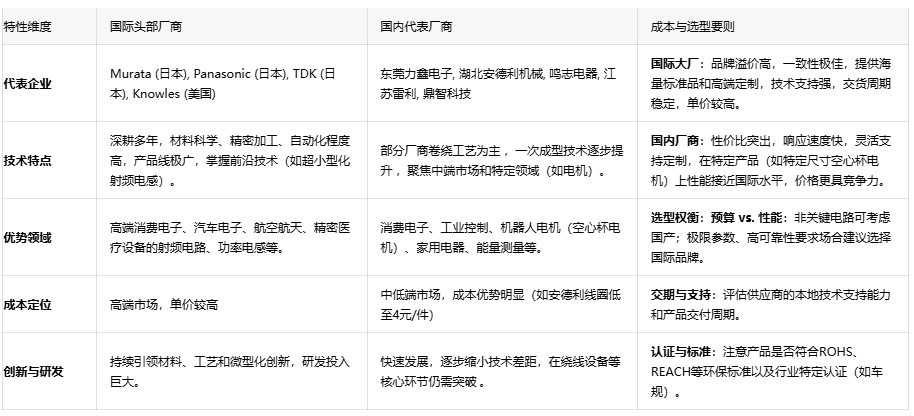

表格：空心线圈国际与国内主要厂商对比（数据来源于网络公开资料整合）
选型过程需要在这张对比图展示的维度中进行权衡。对于成本敏感且性能要求不极端的项目，优质的国内供应商是很好的选择。而对于那些追求极致性能、高可靠性和大批量一致性的应用，尤其是面向全球市场的高端产品，国际知名品牌仍然是安全可靠的选择。
结语
空心线圈，这个看似简单的元件，实则是现代高频电子和精密驱动领域的无声功臣。其“以空胜实”的设计哲学，带来了无饱和、高频响、低损耗的独特优势。面对国内外众多厂商，工程师的选型是一场性能、成本与可靠性的精妙平衡。未来，随着无线技术、机器人、新能源的深化发展，空心线圈的性能将不断提升，其应用边界也将持续拓展。
