【导读】振荡线圈（Oscillator Coil）是电子电路中用于产生周期性信号的关键磁性元件，通常与电容组成LC谐振回路，用于产生稳定的振荡频率。在超外差式收音机中，振荡线圈是不可缺少的元件，用于产生比外來信號高465kHz的高頻等幅信號。此外，振荡线圈变换器（RCC，Ringing Choke Converter）作为一种适合小功率离线直流输出的开关电源，也在电源设计领域有着重要应用。

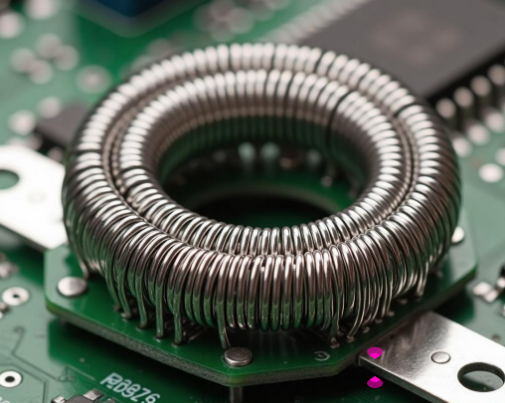

概述
振荡线圈（Oscillator Coil）是电子电路中用于产生周期性信号的关键磁性元件，通常与电容组成LC谐振回路，用于产生稳定的振荡频率。在超外差式收音机中，振荡线圈是不可缺少的元件，用于产生比外來信號高465kHz的高頻等幅信號。此外，振荡线圈变换器（RCC，Ringing Choke Converter）作为一种适合小功率离线直流输出的开关电源，也在电源设计领域有着重要应用。
技术原理
振荡线圈基于电磁感应原理工作，当交流电通过线圈时会产生交变磁场，而变化的磁场又在线圈中感应出电动势。在LC振荡电路中，振荡线圈与电容共同决定谐振频率，公式为：f = 1/(2π√LC)，其中L是电感值，C是电容值。
振荡线圈变换器（RCC）采用反激变换器结构，工作在连续电流模式和非连续电流模式之间的临界模式。它由主开关晶体管、变压器和一些电阻、电容、二极管组成，不包含集成芯片。其工作原理是：当加入输入电压后，启动电流使开关管导通，变压器反馈绕组提供基极电流保持导通状态，集电极电流上升直到无法维持饱和导通，产生正反馈使晶体管关闭，储存的能量转移到次级侧为负载供电。
优势特点
振荡线圈及其变换器具有多项优势：成本效益方面，RCC不含集成电路芯片，成本较采用集成芯片的电源电路低；设计灵活性，振荡线圈可以通过调节磁帽或磁心位置来调节电感量；简单可靠，RCC电路结构相对简单，无需复杂控制IC；适应性强，能够工作在宽电压范围和环境条件下。
但RCC电路也有其缺点：对元件、布线、生产工艺要求很高，使用劣质元件或工艺不当可能导致电路无法工作或失效。常见的失效现象包括主开关管烧毁（多由变压器基极线圈漏感导致）和输出电压不稳定（可能损坏负载设备）。
应用场景
振荡线圈广泛应用于多种场景：无线电通信设备，如超外差式收音机中的中波和短波振荡线圈；电视接收设备，黑白电视机中使用的行振荡线圈用于调整行频；电源转换设备，RCC电源用于小功率离线直流输出场合，如手机充电器、小型适配器等；工业控制系统，作为简单可靠的电源解决方案；消费电子产品，低成本电源应用。
成本分析与元器件选型
成本结构
RCC电源的成本主要由变压器、开关晶体管、电阻、电容和二极管构成。虽然不含集成电路芯片使得RCC的成本较低，但随着集成电路芯片的降价（如一个芯片价格降至约0.5元人民币），RCC的成本优势已经减弱。
选型要则
开关管选择：传统RCC一般采用功率三极管（BJT）作为开关管，但较新的设计多采用金属-氧化物-半导体场效应管（MOSFET），以实现更低功耗和准谐振等功能。
使用MOSFET的RCC较少出现双极型开关管典型的二次击穿问题，因为功率MOSFET的安全工作区更大，且为电压控制型，开通/关断阈值范围窄。
变压器设计：RCC的变压器由三个或以上绕组组成（主输入绕组、反馈绕组及输出绕组），需要承受大的直流偏磁。
变压器设计需平衡漏感与耦合度：减少漏感可降低开关管应力，但需牺牲绕组间耦合度；而改善耦合度又可能影响电压稳定性。
稳定性考虑：RCC电路对元件参数、布线工艺和变压器制造质量敏感，需选用质量可靠的元件并注重生产工艺。
主要厂商对比
以下是全球和中国振荡线圈市场的主要厂商对比：

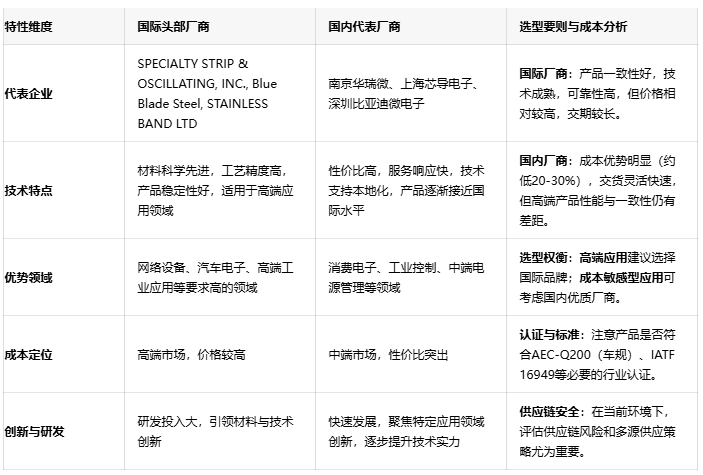

表格：振荡线圈国际与国内主要厂商对比（数据来源于网络公开资料整合）
结语
振荡线圈及其变换器技术在电子产业中持续发挥着重要作用，尽管面临集成芯片的竞争，但在特定应用场景下仍具有其独特价值。随着技术进步，MOSFET替代BJT作为开关管改善了RCC的性能和可靠性。选型时需综合考虑性能、成本、可靠性和供应稳定性，结合具体应用场景做出最佳选择。未来，随着新材料和新工艺的应用，振荡线圈技术有望在效率和功率密度上进一步提升。
