【导读】电源连接器作为电子设备中传输电能的关键组件，其性能优劣直接关系到整个系统的稳定性和可靠性。一款优秀的电源连接器不仅能够提供稳定高效的电力传输，还能在复杂工作环境中保持持久的安全性能。
电源连接器作为电子设备中传输电能的关键组件，其性能优劣直接关系到整个系统的稳定性和可靠性。一款优秀的电源连接器不仅能够提供稳定高效的电力传输，还能在复杂工作环境中保持持久的安全性能。
随着电子设备向小型化、高功率密度方向发展，电源连接器的技术参数与选型策略也变得愈发复杂。从通信设备到消费电子，从工业控制到汽车电子，电源连接器在各个领域都扮演着不可或缺的角色。
一、电源连接器的基础知识
电源连接器是一种专门设计用于将电力从电源传输到电子设备的机电元件，其主要功能是建立安全可靠的电气连接。根据结构和工作原理的不同，电源连接器可分为多种类型，包括直流电源连接器、交流电源连接器和片簧连接器等。
直流电源连接器通常由插头和插座两部分组成，插头具有圆柱形结构，内部触点和外部触点由绝缘材料隔开。插座则焊接到电路板中，用于接收插头并实现电气连接。
片簧连接器则采用弹片式结构接触件，具有接触电阻低、插拔力小和防误插设计等特点，广泛应用于通信、电力、UPS和服务器电源接口等领域。
电源连接器的工作原理基于精密机械结构与电接触材料的配合。当插头与插座对接时，接触件之间形成稳定的电通路，确保电流持续稳定传输。
优质连接器采用特殊接触材料和结构设计，以降低接触电阻，减少插拔过程中的磨损，防止电弧和氧化导致的性能下降。
二、电源连接器的技术优势
电源连接器的核心优势在于其能够提供高效安全的电能传输。与普通连接器相比，专业电源连接器具有更高的电流承载能力和更低的接触电阻，从而减少能量损耗和热量产生。
片簧连接器采用动态接触设计，即使在振动或冲击环境下也能保持稳定的电气连接。这种可靠性对于工业设备和通信基础设施等关键应用尤为重要。
安全性是电源连接器的另一大优势。多数电源连接器具有绝缘保护、防误插设计和防触电保护等功能。
例如，DC电源连接器通过极性设计防止错误连接，而IEC连接器则采用接地引脚等安全措施。这些设计显著降低了使用过程中的安全风险。
现代电源连接器还注重易用性与维护性。许多产品采用锁扣设计确保连接稳固，同时便于拆卸维护。
如Molex的MultiCat电源连接器系统提供连接器位置保证(CPA)功能，通过咔嗒声提示正确配接，简化了安装流程。
三、多元应用场景分析
电源连接器的应用领域极为广泛，几乎覆盖所有电子设备。在消费电子领域，DC电源连接器、USB连接器广泛应用于笔记本电脑、手机充电器、数码相机等设备。
这些应用通常要求连接器具有小巧的体积、良好的易用性和合理的成本。
工业领域对电源连接器的要求更为严苛。工业设备通常需要能够承受高温、高湿、振动和腐蚀性环境的连接器解决方案。
片簧连接器因其接触电阻低、承载电流大等特点，在电力系统、监控设备和工业自动化中得到广泛应用。这些应用场景中，连接器的可靠性和耐久性比成本更为重要。
在通信与数据中心领域，电源连接器承担着为服务器、网络设备和通信系统供电的关键任务。
IEC 60320系列的C13/C14和C19/C20连接器是服务器和数据中心机架电源的常见选择。同时，片簧连接器也在UPS系统和服务器电源接口中发挥重要作用。
交通运输领域同样离不开电源连接器，尤其是在汽车电子系统中。电源连接器用于信息娱乐系统、控制单元和照明系统等，需要满足严格的振动、温度和安全性要求。
四、成本分析与选型要则
电源连接器的成本结构受多种因素影响，包括材料成本、生产工艺、品牌溢价和认证要求等。根据市场数据，基础型号的DC电源连接器单价在人民币0.5元至5元之间，而工业级高功率连接器的价格可能达到几十甚至几百元。
在选型过程中，工程师需要综合考虑多个技术参数。电气参数是基础考量因素，包括额定电压、额定电流和接触电阻等。
例如，不同型号的DC电源连接器额定电流从500mA到30A不等，需根据设备功耗合理选择。
机械特性直接影响连接器的使用寿命和可靠性。插拔力、接触力、插拔次数等参数决定了连接器的机械耐久性。
此外，连接器的尺寸和安装方式必须与设备设计匹配，如PCB安装、面板安装或电缆安装等。
环境适应性是选型过程中的关键考量。工作温度范围、防护等级(IP等级)、耐腐蚀性和阻燃等级都应与应用环境相匹配。
例如，户外设备需要防水防尘的连接器，而工业环境可能要求耐高温和抗化学腐蚀的产品。
供应链因素同样不容忽视。普遍性原则要求选择被广泛使用验证过的连接器，减少开发风险；采购方便原则建议选择容易买到、供货周期短的产品；持续发展原则则要求尽量选择在可预见的时间内不会停产的元器件。
五、国际与国内主要厂商全景对比
电源连接器市场由多家国际知名厂商和国内领先企业共同主导，它们各自拥有不同的产品特性和市场定位。

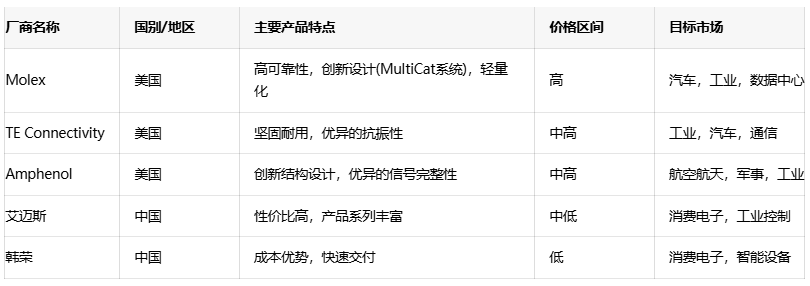

表：主要电源连接器厂商对比
国际品牌如Molex、TE Connectivity和Amphenol在高端市场占据主导地位，它们提供更高可靠性、更完整产品线和全球技术支持，但价格通常比国内品牌高出30%-50%。
这些厂商的产品通常面向汽车、工业和航空航天等对品质要求极高的应用场景。
国内厂商如艾迈斯和韩荣则以更具竞争力的价格和更灵活的服务见长。
随着技术进步，这些厂商的产品质量正在不断提升，逐渐向中高端市场渗透。在成本敏感的应用中，国产连接器通常能提供更好的性价比。
六、成本与性能平衡策略
在电源连接器的选型过程中，平衡成本与性能是关键挑战。对于大批量消费类产品，国内厂商提供的连接器往往能够提供最佳性价比，尤其是当价格成为主要考量因素时。
然而，对于高可靠性应用如汽车电子、工业控制或数据中心设备，国际品牌提供的更高规格产品通常是更明智的选择。
这些连接器经过严格测试验证，能确保系统长期稳定运行，从整个产品生命周期来看，总体成本可能更低。
环境适应性是另一个重要考量点。如果设备将在极端温度、高湿度或强振动环境下使用，选择具有更宽工作温度范围和更好机械设计的连接器至关重要。
例如，汽车和工业应用通常要求工作温度范围达-40°C至+125°C，而消费电子产品可能只需0°C至+70°C。
供应链韧性也应纳入决策考量。近年来，全球芯片短缺问题凸显了供应链多元化的重要性。
在选择电源连接器时，评估供应商的交付能力、地理位置和库存策略与评估产品技术参数同样重要。同时，遵循可替代原则，尽量选择pin to pin兼容品牌比较多的元器件，可以降低供应风险。
电源连接器虽是小元件，却关乎整个电子产品的安全性与可靠性。选型时需跳出单一价格维度，从产品生命周期、使用环境和技术趋势全方位考量。在电子设备日益精密复杂的今天，合理的连接器选择不仅是技术决策，更是战略决策。
