【导读】化工精细生产（如涂料、试剂）对反应釜全流程监控要求严苛。现状痛点如下：设备异构与协议壁垒：老旧S7-200 PLC（PPI/RS-485串口）抗干扰强但无以太网，新型S7-1500 PLC（Profinet/TCP）支持集中管控，两者协议不通形成数据孤岛；改造风险高：现有进口西门子触摸屏（TP1200 Comfort）已通过PPI连接S7-200实现本地监控，直接改造易中断通讯，威胁24小时连续生产安全；成本与需求矛盾：整体替换成本高昂，不符降本增效原则；协议差异成为智能化升级与安全追溯体系搭建的核心阻碍。
项目概况
某大型精细化工企业原料反应车间，1台西门子S7-200 PLC（无网口，仅PPI 9针DP口）负责反应釜的温度、压力参数采集及搅拌、进料设备启停控制，已通过PPI口连接西门子6AV2124-0MC01-0AX0进口触摸屏实现本地操作监控。为搭建全车间集中管控与安全生产追溯体系，需将S7-200采集的生产数据实时上传至S7-1500 PLC，支撑MES系统数据分析与生产调度，要求通讯延迟≤10ms、不影响触摸屏正常使用，且适配车间腐蚀、强电磁干扰环境。最终选用远创智控PPI-ETH-YC01 Plus直通型以太网模块，实现双向通讯，是化工行业反应釜生产线老旧PLC升级的经典应用，契合精细化工生产智能化、安全化升级需求。
选型与部署方案
1 选型依据
核心选型标准：支持PPI与以太网双向协议转换，兼容S7-200/1500 PLC，适配西门子进口触摸屏，工业级品质（耐腐蚀、抗强干扰），配置便捷，契合化工生产连续性、安全性需求。远创智控PPI-ETH-YC01 Plus直通型内置专用PPI协议解析芯片，其DSUB9针母口可直接连接西门子触摸屏，实现PPI与TCP/IP双向转换，支持S7-1500 PUT/GET指令，替代西门子CP243-1功能，支持触摸屏与PLC并行通讯，不占用PLC编程口，投入成本仅为设备整体替换的1/10，无需停产改造，适配化工车间高效安全生产需求。
2 部署方案
1. 硬件连接：模块PPI 9针母口对接S7-200 DP口，直接连接西门子6AV2124-0MC01-0AX0触摸屏，以太网口通过工业网线连接S7-1500以太网口，闭环通讯互不干扰；2. 位置部署：安装于S7-200旁防爆控制柜，做好防腐蚀处理，减少信号损耗，适配车间腐蚀、强电磁干扰环境；3. 软件调试：通过远创智控专用配置工具设置IP与S7-1500同网段，配置PPI波特率（9.6Kbps~187.5Kbps自适应），1天内完成调试，不中断生产。

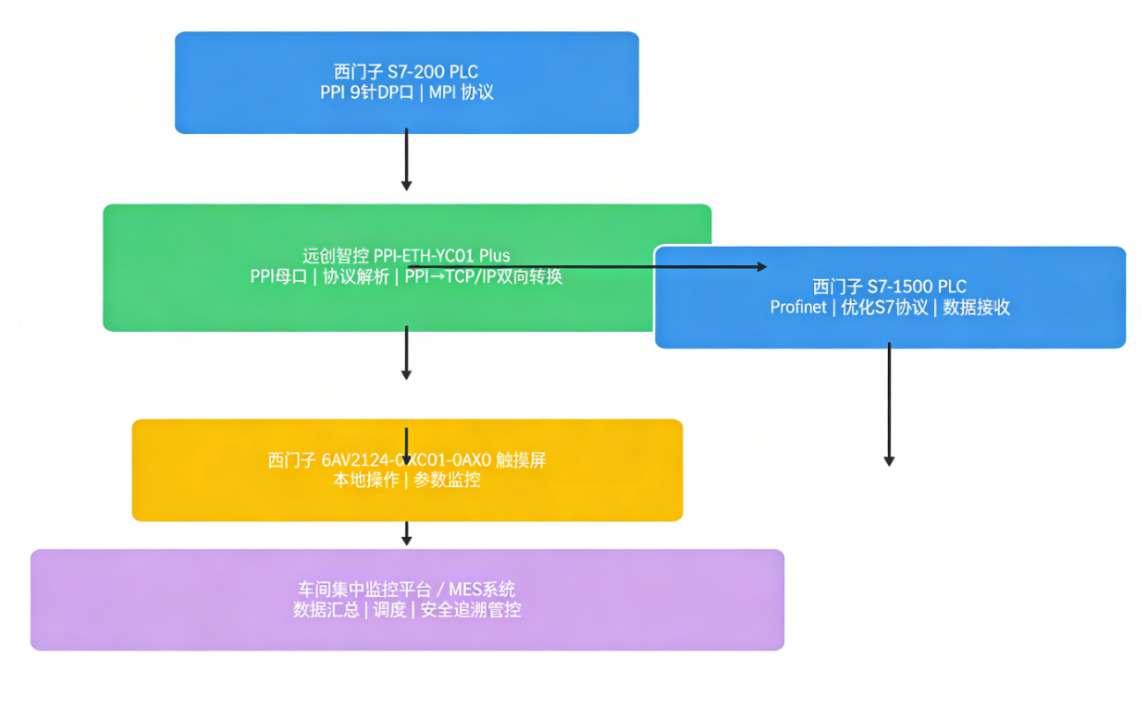

3 可视化结构拓扑图
技术架构与硬件配置
1 技术架构设计
采用“底层现场设备-中间协议转换-上层集中管控”三层架构，贴合化工行业智能化、安全化管控需求：底层为S7-200 PLC与西门子进口触摸屏，负责现场生产控制与本地操作；中间层为远创智控PPI-ETH-YC01 Plus模块，作为核心枢纽，完成PPI与TCP/IP双向透明转换，支持多主站并行通讯，保障数据实时传输，助力安全生产追溯；上层为S7-1500 PLC与监控平台，实现全车间生产数据统筹，契合化工企业高效管控、降本增效、安全追溯需求。
2 硬件配置
1. 西门子S7-200 PLC（带PPI 9针DP口）1台；2. 西门子S7-1500 PLC（CPU 1511C，Profinet接口）1台；3. 远创智控PPI-ETH-YC01 Plus直通型模块1台；4. 西门子进口触摸屏（6AV2124-0MC01-0AX0）1台；5. 工业网线、PPI通讯线若干；6. 防爆防腐蚀工业控制柜1台（含开关电源、接线端子，适配车间腐蚀环境）。
网关功能与产品优势
1 核心功能
内置工业级TCP/IP协议栈，支持PPI与以太网双向转换，实现S7-200与S7-1500数据双向传输，保障化工反应参数精准同步与安全追溯；支持STEP7、WinCC等上位机，最多连接32台，适配车间多设备管控；作为Modbus从站，支持西门子触摸屏访问，无需额外编程；10/100M自适应以太网口，通讯延迟≤10ms，支持远程运维，无需外接电源，直接安装于PLC通讯口，安装便捷，适配化工车间腐蚀、强干扰环境。
2 产品优势（核心亮点）
1. 协议解析强：专用芯片穿透西门子PPI专有协议，兼容S7-1500优化S7协议，完美适配西门子进口触摸屏，破解化工车间新旧设备通讯壁垒，助力安全追溯；2. 直通型优势：九针母口直接对接西门子触摸屏，不占用PLC编程口，支持多主站并行通讯，零中断改造，保障化工生产连续性与安全性；3. 工业级品质：宽温-40℃~85℃，抗强电磁干扰，IP30防护+防腐蚀设计，适配化工车间腐蚀、强干扰恶劣环境；4. 便捷高效：可视化配置，无需复杂编程，1天完成调试，不影响生产进度，契合化工生产不间断需求；5. 高性价比：成本仅为设备替换的1/10，低成本实现老旧设备升级，契合化工企业降本增效、安全升级需求。
经典应用案例
某大型精细化工企业6条原料反应釜生产线，均配备S7-200 PLC（仅PPI接口）及西门子6AV2124-0MC01-0AX0进口触摸屏，需接入S7-1500搭建集中管控与安全追溯体系，且不中断生产。采用6套远创智控PPI-ETH-YC01 Plus直通型模块部署，实现双向通讯，运行至今无故障，成功搭建集中管控与追溯平台，生产效率提升28%，人工统计成本降低25%，满足化工生产安全合规追溯要求，成为化工行业老旧PLC升级的经典应用。
应用效果与方案价值
网关未来发展趋势
结合化工行业智能化、安全化升级趋势，工业以太网网关呈现五大方向：1. AI集成，结合西门子工业基础模型，实现故障提前预警，保障化工生产安全稳定；2. 多协议融合，适配化工车间多品牌设备，提升场景适配性；3. 5G+TSN融合，拓展无线部署，适配化工车间防爆布线需求，规避线路腐蚀风险；4. 零信任安全，强化数据加密，保障化工生产追溯数据安全（契合工控安全发展趋势）；5. 绿色节能，适配化工行业低碳生产需求。远创智控将持续迭代产品，贴合化工行业高效、安全管控需求。
本项目成功验证了采用远创智控PPI-ETH-YC01 Plus直通型模块解决化工行业新旧PLC协议异构难题的可行性与卓越价值。该方案不仅完美实现了S7-200（PPI）与S7-1500（Profinet/TCP）之间的毫秒级双向数据透传，满足了≤10ms的低延迟要求，更关键的是，其独特的“直通型”设计在保留原有西门子触摸屏正常运行的前提下，实现了零中断、非侵入式的平滑升级，彻底规避了化工连续生产中的停机风险。实测数据显示，该部署使生产效率提升28%，人工统计成本降低25%，并成功搭建起符合安全合规要求的生产追溯体系。相较于整体替换设备，该方案以仅1/10的成本实现了同等甚至更优的管控效果，充分契合了化工企业“降本增效”与“本质安全”的双重需求。
