【导读】四足机器人关节驱动的可靠性，在设计阶段容易被两类风险低估：一是跳跃落地产生的再生制动浪涌对驱动IC耐压的冲击，二是振动环境下外置运放走线引入的EMI对闭环控制精度的影响。本文基于东芝TB67Z833SFTG的数据手册规格，对这两类风险的工程应对方案进行逐项解析。所有规格数据均来源于东芝官方数据手册，不含未经验证的性能估算。

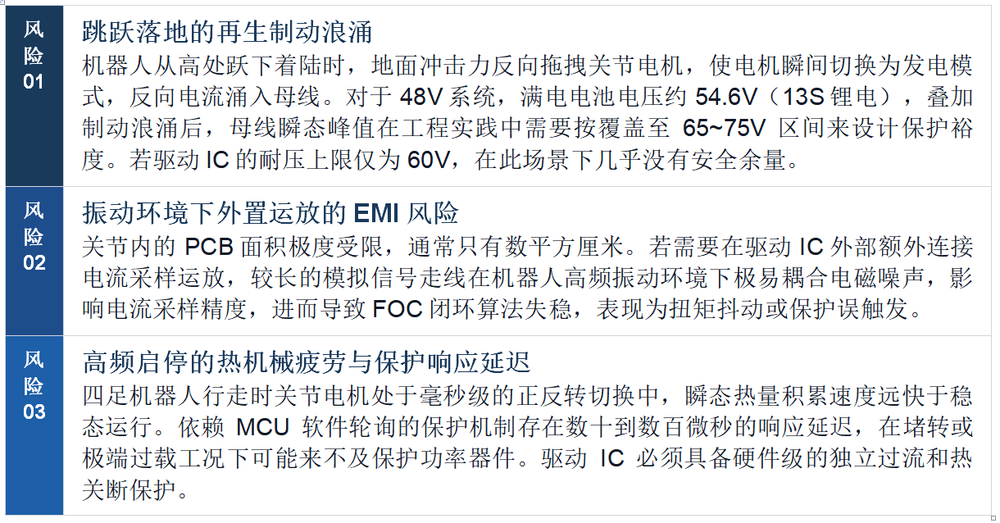

一、四足机器人关节驱动的三类可靠性风险

四足机器人的关节电机处于持续的高强度动态工况中，与工业固定设备或消费类产品相比，其驱动器面临三类在设计阶段容易被忽略的可靠性挑战。

二、关键规格对比：耐压、待机电流与保护完整性

下图从三个维度对比了东芝TB67Z833SFTG与业界典型方案的规格差异，所有数据均来源于各方案的官方数据手册或公开规格。

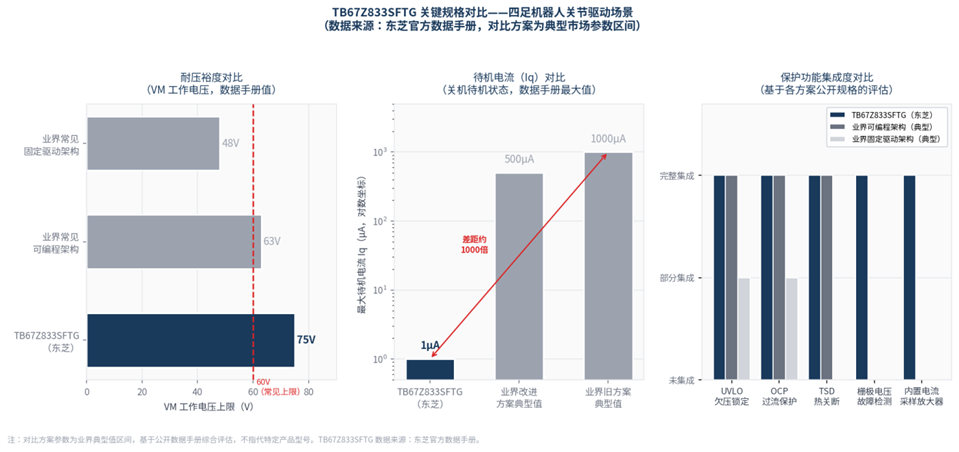

图1东芝TB67Z833SFTG与业界典型方案的关键规格对比

图注：对比方案参数为业界典型值区间，基于公开数据手册综合评估，不指代特定产品型号。TB67Z833SFTG数据来源：东芝官方数据手册。

三、三类风险的规格层面应对分析

3.1应对再生制动浪涌：75V耐压规格的工程意义

东芝TB67Z833SFTG的VM工作电压范围为8V至75V，VDRAIN工作范围为6V至75V，绝对最大额定值为80V（来源：东芝官方数据手册）。

在48V系统中，满电母线电压约54.6V，75V的工作上限提供了约20V以上的静态裕度。即便叠加跳跃落地时的制动浪涌尖峰，理论上仍有足够的物理余量。在多数48V应用场景中，可以省去外部TVS二极管或钳位吸收电路，简化外围设计并释放宝贵的关节PCB空间。（具体是否需要外部保护器件，仍需结合实际电机参数和PCB布局进行验证。）

3.2应对EMI风险：内置三通道电流采样放大器的意义

东芝TB67Z833SFTG（TB67Z833x系列）内置三通道电流采样放大器（来源：东芝官方数据手册）。这一集成功能在四足机器人场景下有两层实际价值：

消除外置运放走线：电流采样信号直接在芯片内部处理，无需从功率桥臂引出模拟信号到外部运放，彻底消除了振动环境下模拟走线的EMI耦合风险

缩减外围器件数量：省去三路独立运放、去耦电容等元器件，在面积极度受限的关节PCB上释放可观的布局空间

注：内置放大器功能仅在东芝TB67Z833x系列（含放大器型号）中提供，东芝TB67Z830x系列（不含放大器）不具备此功能。选型时请核对具体型号后缀，详见东芝官方数据手册。

3.3应对热机械疲劳：硬件级保护功能清单

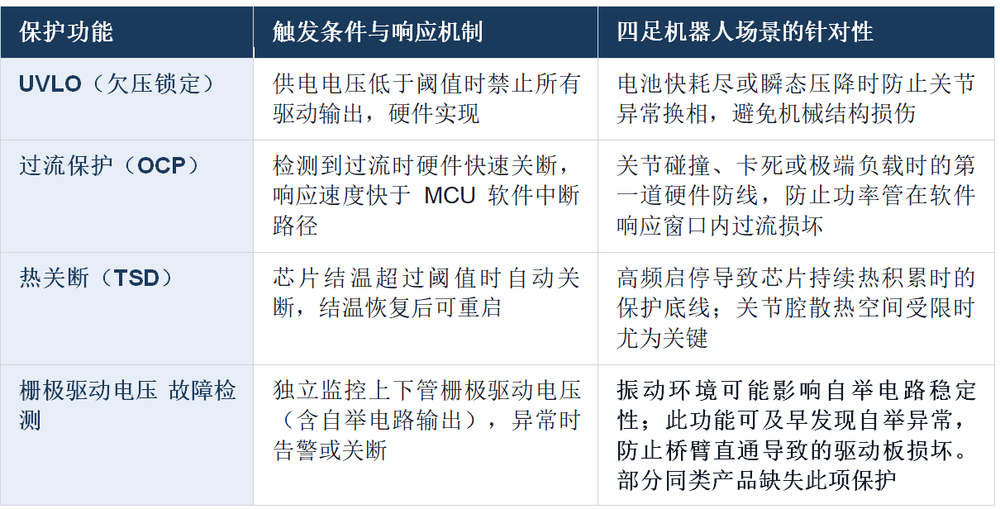

以下为东芝TB67Z833SFTG内置的保护功能清单（来源：东芝官方数据手册），均为硬件闭环实现，响应速度独立于MCU软件响应链路：

四、关节驱动场景适配性：规格汇总

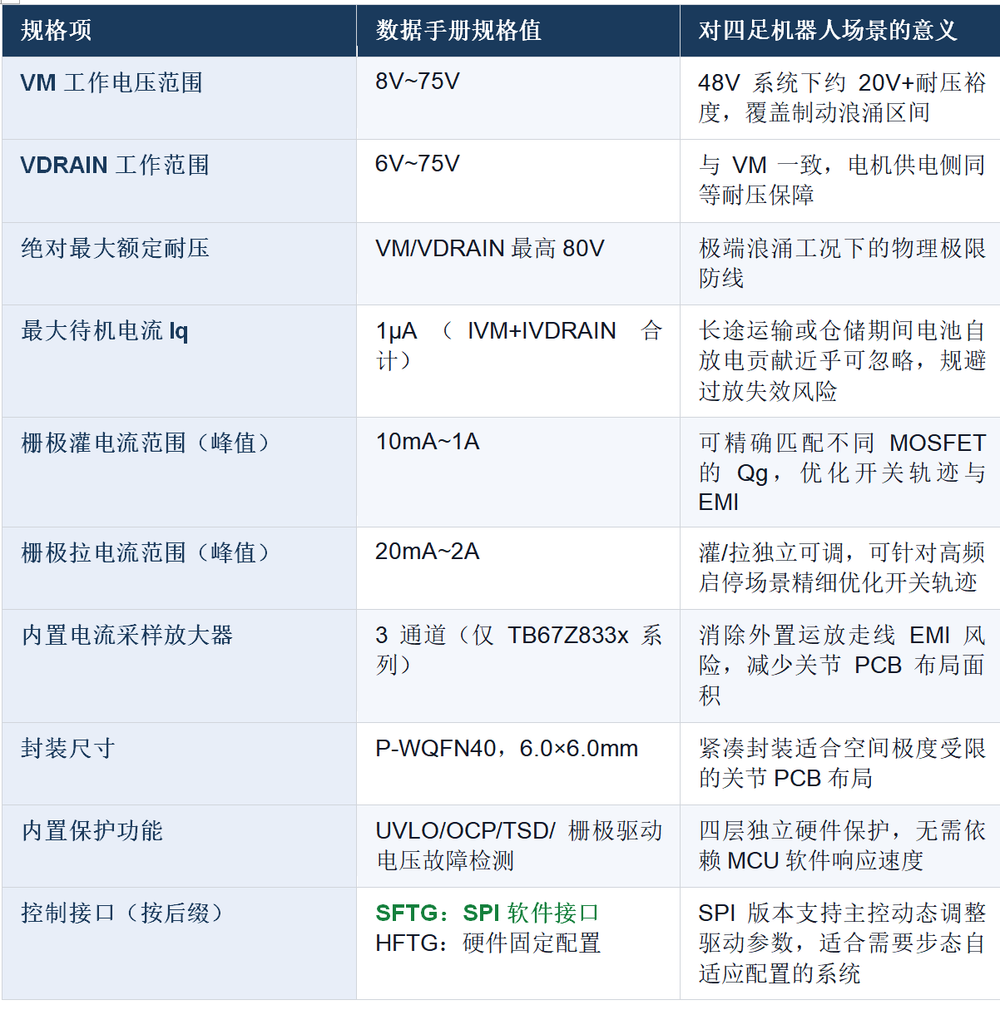

以下为与四足机器人关节驱动场景直接相关的东芝TB67Z833SFTG核心规格（来源：东芝官方数据手册）：

五、设计注意事项

在将东芝TB67Z833SFTG应用于四足机器人关节驱动时，以下几点值得在设计评审阶段提前关注：

实际浪涌峰值需实测确认：本文中制动浪涌峰值约65~75V为工程参考区间，实际幅值与电机电感量、负载惯量、制动速率等参数密切相关，设计阶段应以具体电机参数进行理论计算，并在样机测试阶段实测母线峰值电压确认裕度

SPI接口需要软件驱动支持：东芝TB67Z833SFTG（S后缀）通过SPI配置驱动参数，具体寄存器定义和配置流程请参阅东芝官方数据手册，前期需预留软件开发工作量

内置放大器仅适用于东芝TB67Z833x型号：东芝TB67Z830x系列不含内置放大器，如需内置电流采样功能，选型时应确认选用东芝TB67Z833x系列

封装热阻与散热设计：关节腔空间受限时，芯片的热阻和PCB散热设计需结合实际工况热仿真，确保热关断（TSD）保护在正常运行温度范围内不会误触发

六、小结

四足机器人关节驱动IC的选型，在设计阶段最容易被低估的两类风险是：再生制动浪涌对耐压裕度的冲击，以及振动环境下外置运放EMI对采样精度的影响。这两类风险都能在选型阶段通过规格评估来系统性规避，而不需要等到测试阶段才暴露。

从规格层面来看，东芝TB67Z833SFTG在四足机器人关节驱动场景下有几个直接针对上述风险的特性：75V宽压规格覆盖48V系统的制动浪涌区间、内置三通道电流采样放大器消除外置运放的EMI路径、以及四层独立硬件保护在MCU响应窗口之外提供兜底。
