【导读】长时间做销售工作的维修工程师肯定有这样的亲身体验：万能表的短路档精度不够，经常出现20欧以上的都叫唤。有的时候甚至在检测短路时一会叫，一会不叫。一位经验资深的工程师自己设计了一个可长时间使用的PCB短路查找器，精度可以通过更换电阻或者将其换成可调来实现调整，最大的鸣叫电阻是10欧，可以调节到5欧或者更小。

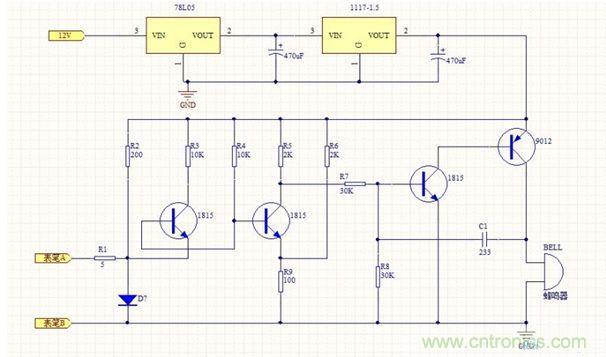

由于从事电子售后维修工作，所以查线路是经常的事情，但是，万能表的短路档精度不够，经常出现20欧以上的都叫唤的情况，所以就设计了这个短路查线器，精度可以通过更换电阻或者将其换成可调来实现调整，最大的鸣叫电阻是10欧，可以调节到5欧或者更小；下面是原理图，东西不多 ，就几个电阻和几个三极管外加一个1.5V的蜂鸣器：
精度调整就是更换R1的大小，可以根据实际情况进行测试更换；
[page]

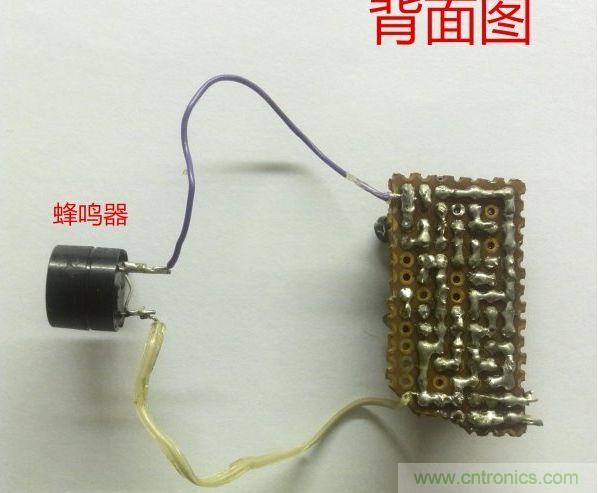

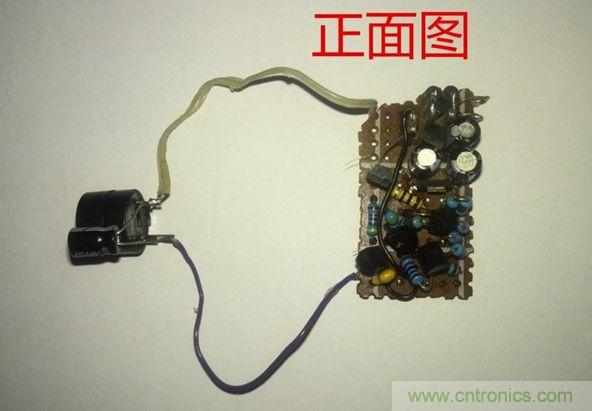

下面给个手工焊接的；不好看，大家将就下：
[page]

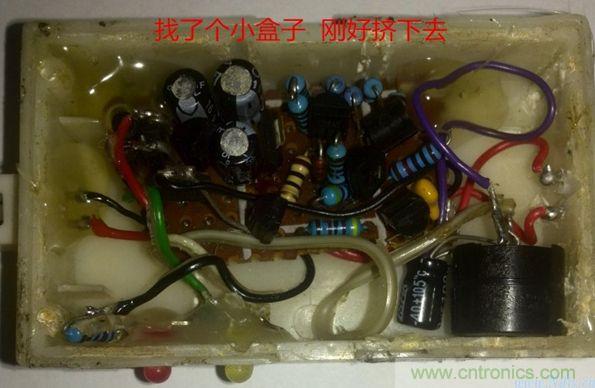

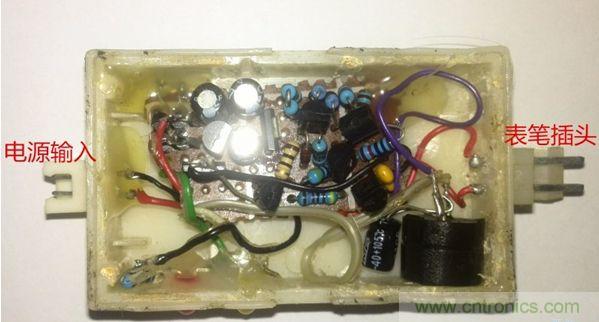

捡了个不知道做什么的盒子，刚好装进去。
由于手上没合适的变压器了所以外接电源，其实可以把这个小板子放进12V变压器里面的。
