【导读】在11月14日在上海举办的第十六届电路保护与电磁兼容技术研讨会上，Bourns公司为我们带来了「优化电路保护设计及方案」，其中就如何在开关电源中选择合适的电感这一问题，Bourns应用工程师为我们分享了他的经验和看法。
更多电路保护与电磁兼容技术研讨会精彩详情请关注第十六届电路保护与电磁兼容技术研讨会在线直播，电子元件技术网将第一时间为大家更新。
随着开关电源高效和简单的设计，它的应用领域越来越广泛，然而在开关电路中选择合适电感并非容易的事情，Bourns公司拥有丰富的电感产品应用开发经验，这里将结合自身产品来介绍电感的应用和选择。
电感的工作原理

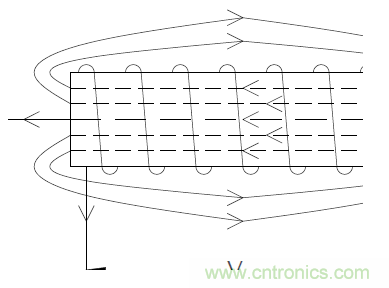

法拉第电磁感应原理

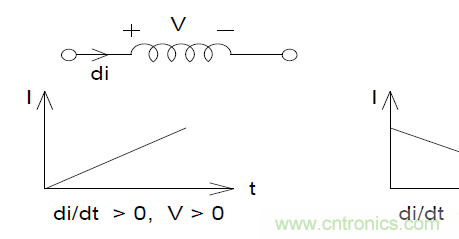

e=-NdΦ/dt=-Ldi/dt
电流通过导体产生磁场电感中的电压是瞬态变化的，而电流在给定时间内是联系变化的。
电感–存储能量
额定电流
电感通过的稳定直流电流值，其会引起温度电感温度升高20到40摄氏度不等。
反应电感功耗的基准（仅适用于交流纹波电流比较小，磁芯损耗可忽略的的情况）
损耗
P=I2R+磁损
磁损：材料，纹波电流，开关频率，感值，磁芯横截面积
[page]
饱和电流
电感值下降5%-35%时能通过的最大电流值，其值可以作为衡量电感承受电流能力及存贮能量的标准。

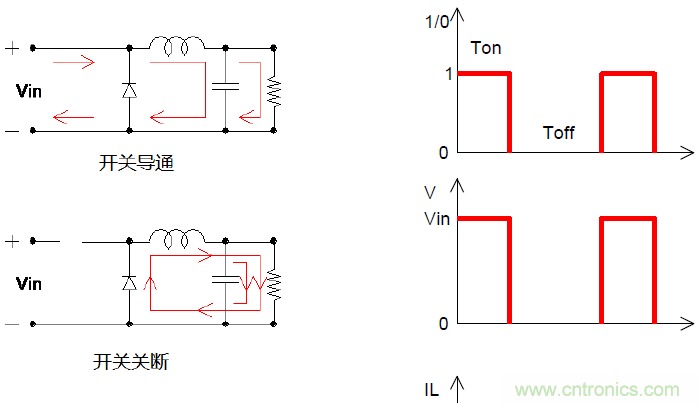

如何在已知情况下选择电感
例如：开关电源中，Vin：8–12V；Vo：5V；Io：0.5–2A；开关频率：250KHz；电流连续模式:电感电流不会在放电过程中下降到零
我们可以得出：
1.总的开关周期:T=1/fT=4us@f=250KHz
2.最小的占空比:Dmin=Vo/Vin(max)Dmin=0.2@Vo=5V,Vin(max)=25V
3.导通时间:Ton=4x0.2=0.8us
4.纹波电流：不大于输出电流的30% dI=0.6A
5.电感上的电压为:V=12–5–1=6VMax.
6.最小的感值:V=LdI/dtLmin=Vdt/dI=6x0.8x10-6/0.6=8uH
7.选择的感值:电感值通常有±20%精度，并且在额定电流的情况下有10-35%的降额 L=8/(0.8x0.65)=15.4uH>>18uH

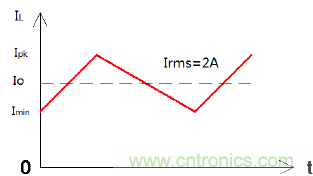

8.峰值电流:Ipk=Io(max)+dI/2Ipk=2+0.6/2=2.3A

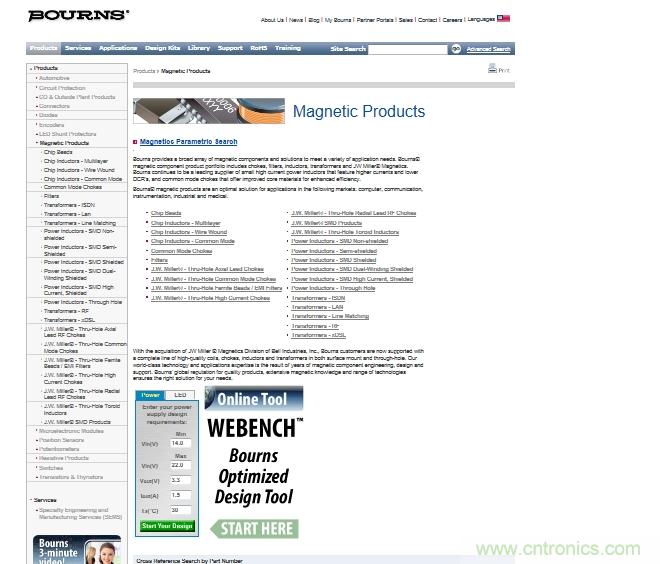

大家也可以登录Bourns官方网站进行在线电感选型。
