【导读】电子工程师都知道要消除全桥逆变IGBT电压尖峰一般用的都是无感电容，但是理论知识了解不代表实践中也能解决，问题来了，这样的无感电容要选择多大呢？本文就结合实例给出大家方法。
全桥逆变器中的IGBT电压尖峰，通常来说都需要使用无感电容来消除。但是究竟该使用多大的无感电容却是一个相对复杂的问题，本篇文章就举例说明了IGBT的电压尖峰消除问题。

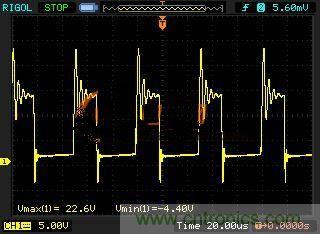

图1
从图1中能够看到，尖峰已经达到稳定输出电压的二倍，并且这个IGBT的功率并不高，只有75A。接下来就看看如何消除尖峰。
需要做的很简单，就是调整反并在IGBT上的二极管的反向恢复时间。
IGBT没有结构上需要的体二极管，出于安全考虑（避免反向击穿），一般IGBT内部都反向并联了一只二极管，随着现代开关电源技术的发展，软开关得到普遍应用，要求这只二极管具有很好的反向恢复特性，所以现在的IGBT内并联的二极管反向恢复特性越来越好。但是如果用这种IGBT做硬开关，因为漏感等因素在CE上，产生的尖峰电压通过二极管反向恢复通道泄放的时间太短，造成剩余能量太多，就会出现尖峰过高的问题。
此时就要再并联一个4007，但是有三点需要注意。
第一、这个并联要求二极管的反向恢复时间恰到好处，如果觉得4007不合适，可以换别成其他型号的二极管试试。
第二、如果觉得4007的电流太小不放心，就2只4007串了以后再与IGBT反并，这样主反向电流就只走原来的二极管了，只有电压尖峰才走4007的反向恢复通道。
第三、如果由于反向恢复电流（即吸收电流）太大而效率降低二极管发热，就需要考虑驱动方式了，让上下管错开驱动时间，避免同步驱动引起的二极管反向恢复直通引起的损耗。
这里说的主要是关闭时的电压尖峰，以前用MOS做全桥一般不会出现这个问题，因为MOS的体二极管反向恢复时间足够长，原因在这里。
