【导读】电容在稳压电路中的有什么作用呢？在分析电容在稳压电路中的作用中，它有两类电子元件，一类是本章将要介绍的电容，图中标号为C1、C2、C3；另一类是三端稳压集成电路LM7805，图中标号为U1。LM7805是一种三端稳压集成电路，它可以将电压值为7～30V的直流输入信号转为电压值为5V的直流信号输出。
电容在稳压电路中的有什么作用呢？在分析电容在稳压电路中的作用中，它有两类电子元件，一类是本章将要介绍的电容，图中标号为C1、C2、C3；另一类是三端稳压集成电路LM7805，图中标号为U1。LM7805是一种三端稳压集成电路，它可以将电压值为7～30V的直流输入信号转为电压值为5V的直流信号输出。

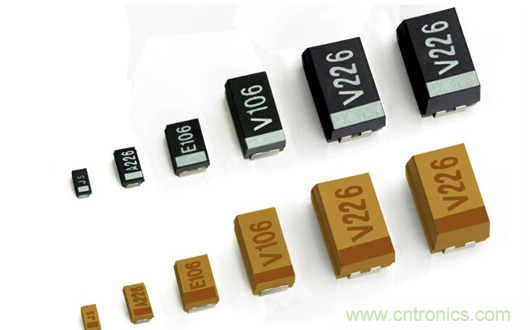

电容在稳压电路中的作用是：平抑电压波动，使稳压效果更好，纹波更小。
下面来一个具体案例来分析电容在稳压电路中的作用：
上图是一个稳压电路图，可以把输出电压Vo稳定在5V左右。它有两类电子元件，一类是本章将要介绍的电容，图中标号为C1、C2、C3；另一类是三端稳压集成电路LM7805，图中标号为U1。LM7805是一种三端稳压集成电路，它可以将电压值为7～30V的直流输入信号转为电压值为5V的直流信号输出。
电容C1、C2、C3都起滤波作用，电容C1能滤除掉叠加在输入信号上的低频噪声，电容C2 能滤除掉叠加在输入信号上的高频噪声，电容C3 能滤除掉叠加在输出信号上的高频噪声。
对图2 所示的电路进行仿真，其中电容C1、C2、C3的容量分别为100μF、0.1μF、0.1μF，输入+12V的直流信号，使用两个电压表来观察输入/输出的结果。
可以看到，经过LM7805 的稳压，从电压表U3 看到输出电压约为+5V。如果输入信号叠加有噪声就会被电容过滤掉，而直流信号没有受到影响继续向前流动，仿佛没有电容这条支路。
