选购指南:三极管to220和to220f的性能和区别分析

发布时间:2018-10-17 责任编辑:xueqi

【导读】在电子元器件采购过程中,如果对 TO-220和TO-220F的性能无从得知,其之间的区别也无法分清楚,很多时候就因为这样碰到了一些小麻烦。下面我们就来讲讲TO-220 与 TO-220F,以便让大家了解清楚并便于选购。


TO-220和TO-220F两个封装的Pd不同,源于两种封装的Rjc不同所致,Tj一般是到150℃,认为Tj=Tc+Pd*Rjc,其中,Tc是离晶圆最近的结构外壳的温度,Pd是MOSFET上承载的功耗,Rjc是Juction to case的热阻。


就以奥德利肖特基二极管MBR30100CT、MBRF30100CT为例子

MBR30100CT MBRF30100CT 这两个型号参数其实都是一样的。正向平均整流电流30A向耐压100V。 区别就在于,MBR30100CT 是半塑封TO-220封装,MBRF30100CT 是全塑封TO-220F 封装。

为什么要分这两种封装呢?

散热

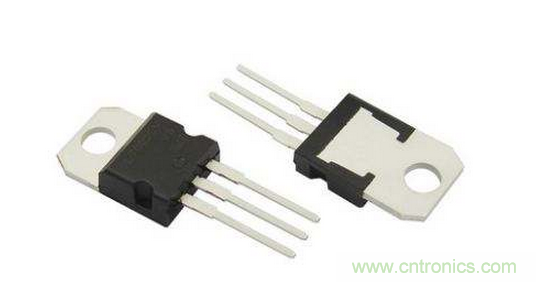

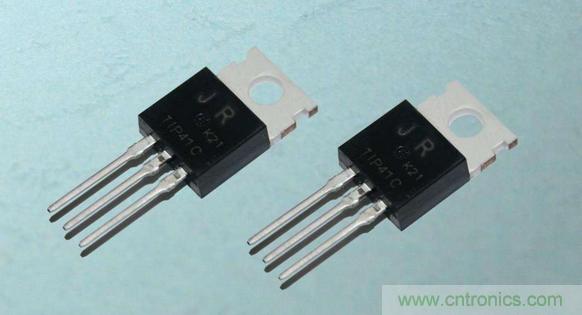

TO-220的封装后面是一块铁片,总所皆知,铁的导热性是非常好,可以有效的解决散热的问题。

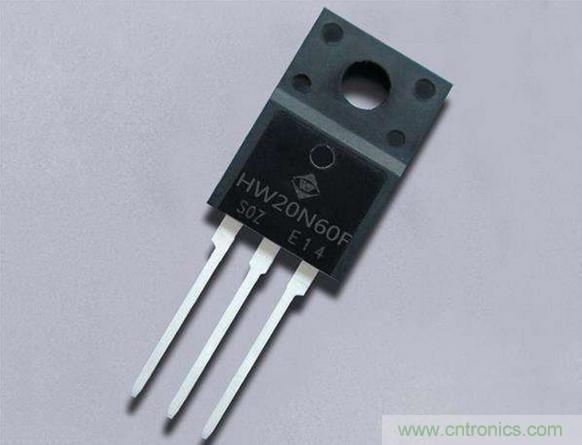

那么就有人会问了,TO-220F 是全塑封的,那岂不是起不到散热的作用了?

答案肯定是不会的啦,在通风条件良好的情况下使用,我们就要考虑到一个绝缘性的问题了。(可能工程会明白是怎么回事,我就不多说了。) TO-220F 全塑料包裹,使产品的缘性大大提升,也会因空气潮湿而发生漏电现象。


简单来说,TO-220的Rjc小于TO-220的Rjc,TO-220封装的散热优于TO-220F封装的散热,220F的绝缘好些,220的效率相对来讲会稍大点,但是差异并不是特别明显。
