如何快速识别色环电阻?

发布时间:2018-11-05 责任编辑:xueqi

【导读】色环电阻是在电阻封装上(即电阻表面)涂上一定颜色的色环,来代表这个电阻的阻值。色环实际上是早期为了帮助人们分辨不同阻值而设定的标准。色环电阻现在应用还是很广泛的,如家用电器、电子仪表、电子设备中常常可以见到。但由于色环电阻比较大,不适合现代高度集成的性能要求。那么,快速识别色环电阻的方法有哪些呢?

色环电阻口诀

棕一红二橙是三,四黄五绿六为蓝,七紫八灰九对白,黑是零,金五银十表误差。

电阻阻值的测量方法

通常使用的是伏安法,就是利用欧姆定律:R=U/I来测量电阻值;而色环电阻是指可以直接通过对色环来计算阻值的电阻。常见的色环电阻有四色环、五色环或六色环,色环标示主要应用在圆柱型的电阻器上,如:碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻等。

快速识别色环电阻

在工作中快速识别色环电阻的阻值,是一项基本的技能,必须快速掌握。


六色环电阻读数方法


六色环前五环与五色环电阻表示方法一样,第六色环表示该电阻的温度系数。

五环电阻读数方法


第一条色环:阻值的第一位数字;
第二条色环:阻值的第二位数字;
第三条色环:阻值的第三位数字;
第四条色环:阻值乘数的10的幂数;
第五条色环:误差(常见是棕色,误差为1%)

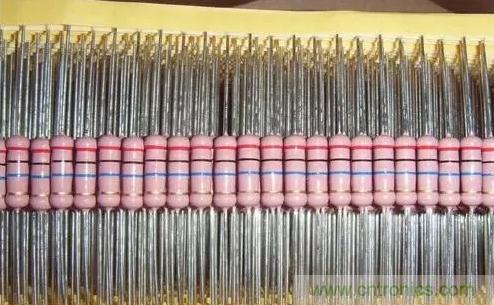

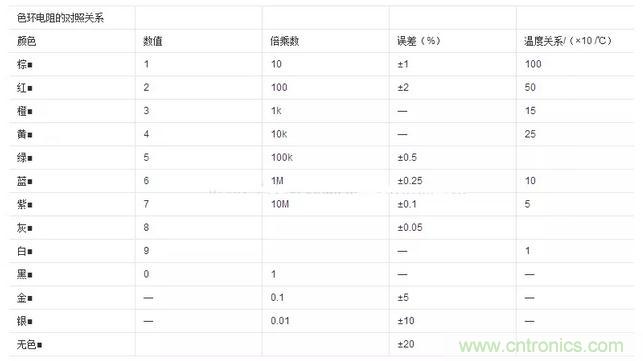

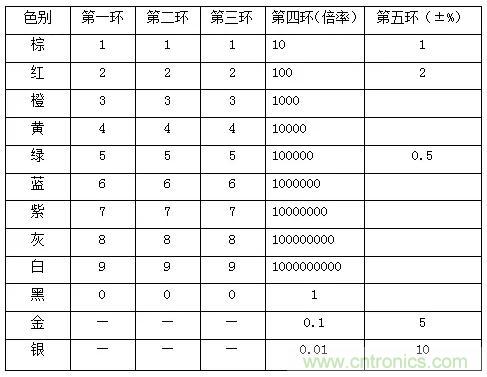

五环电阻如何进行读数操作?这个表格一定要掌握。

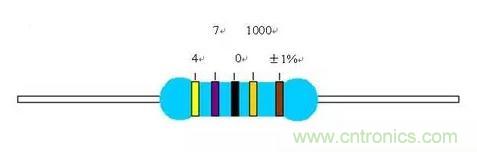

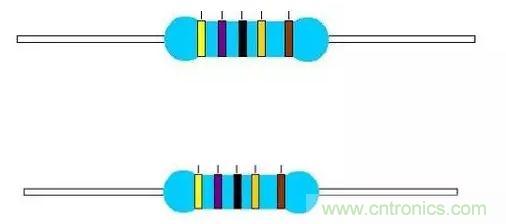

首先,要知道哪个是第一位数;如下图,颜色有五种,所以是五环。根据五环电阻的读数方法,然后我们要知道哪个是第一色环,大家注意看区别,一边四种颜色的距离靠得近,另一色环就离得远一些;因此从左到右,我们就知道第一色环为黄色,依次为紫色,黑色,橙色,棕色。


所以,黄色在第一环就是4,第二环紫色为7,第三环黑色是0,第四环就是乘积了10的3次方也就是1000,第五环是误差了棕色为±1%。现在我们来计算阻值:470*1000=470K,然后误差是±1%,所以阻值的范围是在465.3K—— 474.7K之间,其阻值都是正常的。


如:一个电阻第一环为红、第二环为红、第三环为黑、第四环为黑、第五环为棕色,则其阻值为:红:2;红:2;黑:0;黑:1倍;棕:±1%。

所以该电阻的阻值为:220*1=220Ω,误差为:±1%。

在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错。在识别时可运用如下技巧加以判断,具体内容如下:

技巧1:先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。

技巧2:棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环。常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中可以 按照色环之间的间隔加以判别。比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。

技巧3:在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为100×104Ω=1MΩ。误差为1%。属于正常的电阻系列值;若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω,误差为1%。显然,按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。

有些五色环电阻两头金属帽上都有色环,远离相对集中的四道色环的那道色环表示误差,是第五条色环,与之对应的另一头金属帽上的是第一道色环。读数时从它读起,之后的第二道、第三道色环是次高位、次次高位,第四道环表示10的多少次方。

例如:某电阻色环电阻顺序为:红(2)-黑(0)-黑(0)-黑- 棕,则它表示该电阻阻值为:200 &TImes; 10(0次幂)Ω。

再如:棕-黑-黑-红-棕,表示该电阻阻值为:100 &TImes; 10(2次幂)Ω = 10000Ω = 10KΩ。

可见,四色环电阻误差为5-10%,五色环常为1%,精度提高。

例如:有电阻 黄紫红橙棕 前三位数字是 472,第四位表示 10 的 3 次方,即1000;阻值为:472&TImes;1000欧 = 472千欧,即472KΩ。

四环电阻读数方法

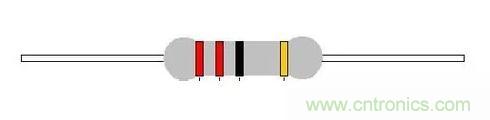

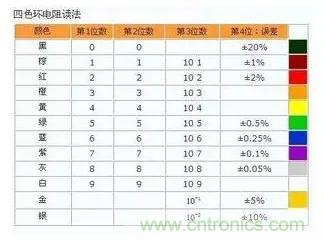

现在我们来认识四环电阻如何来进行读数操作。首先,四环和五环的区别在于,少了一环为有效数学而已;其它的读法差不多,按照上面的表格操作就好了,我们知道第一位颜色是红色,依次为红色,黑色,橙色。

从左向右数,第一道色环表示阻值的最大一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值倍乘的数;第四道色环表示阻值允许的偏差(精度)。

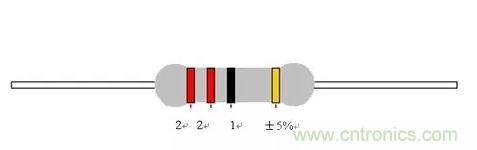

如:一个电阻第一环为红色、第二环为紫色、第三环为棕色、第四环为金色,那么:红色:2;紫色:7;棕色:10倍;金色:±5%;
所以该电阻的阻值为:27*10=270Ω 精度为:±5%。


红色在第一环就是2,第二环红色为2,第三环黑色是乘积10的0次方也就是1,第五环是误差了金色为±5%,现在我们来计算出来阻值是多少22*1=22欧,然后误差是±5%,所以阻值的范围是在20.9R—— 23.1R之间,其阻值都是正常的。


电阻的主要参数有:

1、标称阻值:标称在色环电阻上的电阻值。标称值是根据国家制定的标准系列标注的。不是所有阻值的色环电阻都存在。单位:Ω、kΩ、MΩ。

2、允许误差:色环电阻的实际阻值对于标称值的最大允许偏差范围。误差代码:F 、 G 、 J、 K…

3、额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变色环电阻性能的情况下,色环电阻上允许的消耗功率。常见有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、10W。
