继电器在电路中的漏电保护作用

发布时间:2018-11-28 责任编辑:xueqi

【导读】漏电保护器就是电泄露的时候进行保护避免人受到损伤。漏电保护器是一种电流形继电器,当电流大于设定值的时候是开关跳闸。漏电保护器一般分为单相漏电保护器和三相漏电保护器。

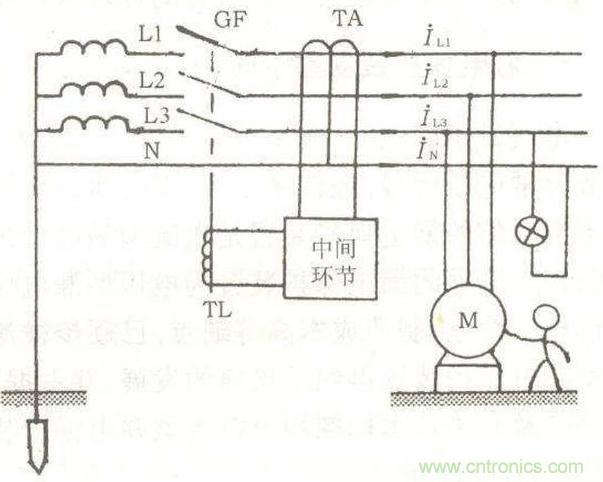

像我们家中的漏电保护器的原理图就如上图一般,漏电保护器就是一种电流形继电器,当电流大于设定值的时候是开关跳闸。

我们分析一下上图的工作原理,正常的时候火线的进线电流和零线出现电流相等线圈没有感应出电压。
当发生漏电的时候火线电流和零线电流不相等(零线处分流有一部分电流导入大地)这个时候火线感应出来的磁场大于零线感应出来的磁场,当磁通流过线圈产生感应电压连接脱扣器形成回路产生很强的磁性吸引开关使开关断开。这就是单相漏保原理。

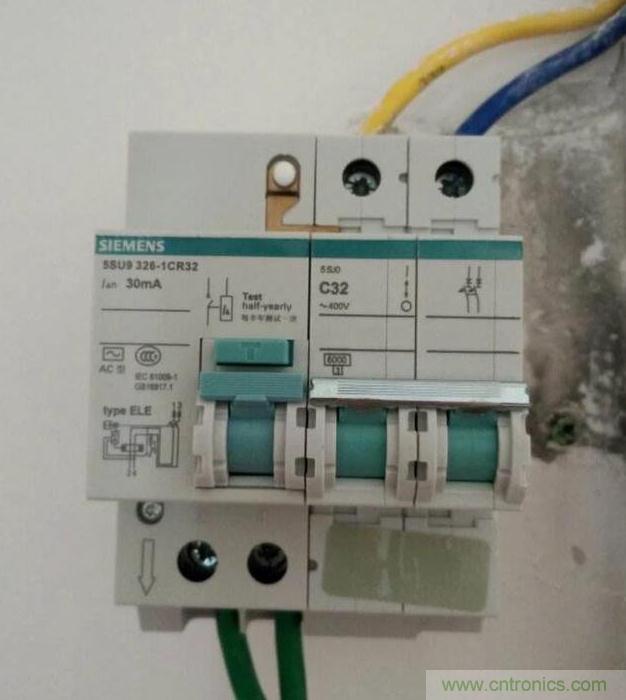

漏电保护器工作原理

三相漏电保护器是利用也是电流不平衡原理,正常情况下三相电流合成接近0,发生漏电的时候合成的电流大于设定值,使脱扣器吸引开关断开电路。
