【导读】车载逆变器（电源转换器、Power Inverter）是一种能够将 DC 12V直流电转换为和市电相同的 AC 220V交流电，提供给一般电器使用，是一种方便的车用电源转换器。
一、前言
车载逆变器（电源转换器、Power Inverter）是一种能够将 DC 12V直流电转换为和市电相同的 AC 220V交流电，提供给一般电器使用，是一种方便的车用电源转换器。
随着汽车产品技术发展进步，汽车拥有的电子技术也在不断提高，以车载逆变器为重要组件的电动汽车、插电混合动力汽车的发展正迅速加快，车载逆变器市场发展前景将会很广阔。车载逆变器的普及速度的提高也促进了MOS管在车载逆变器中的使用。
二、产品应用及工作原理
车载逆变器可以做到20W、40W、80W、120W直到500W的功率规格，应用范围为：手机、笔记本电脑、数码摄像机、照相机、照明灯、电动剃须刀、CD机、游戏机、掌上电脑、电动工具、车载冰箱等 。
一般的车载逆变器主要由逆变桥、滤波电路、控制电路、振荡器等构成，其工作原理是先通过高频PWM (脉宽调制)开关电源技术，将汽车电瓶所提供的12V直流电转换成30kHz-50kHz、220V左右的交流电。然后再利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

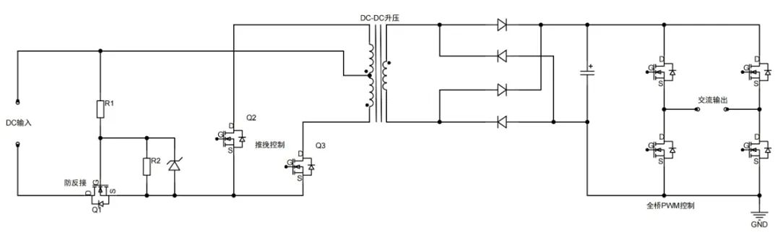

三、产品应用拓扑图
四、 线路选型推荐
针对上图逆变电路的DC-DC升压电路+控制电路（推挽式）和DC-AC逆变电路提供两个系列的MOS方案：
DC-DC升压电路(防反接)+控制电路（推挽式）

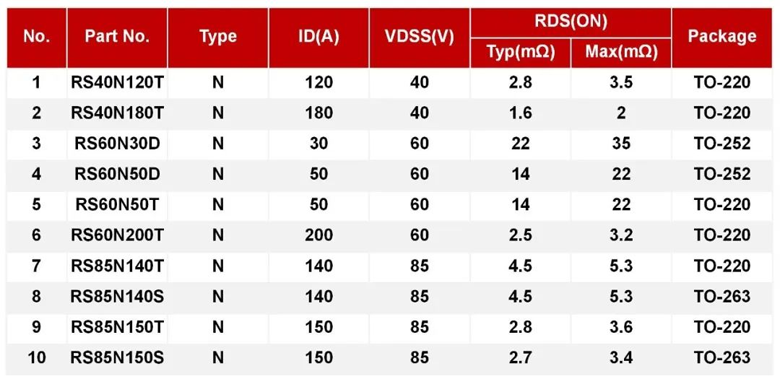

在DC-DC升压电路中，选用MOSFET作为开关器件，场效应管所需承受的最大电压约为20-30V左右，选型时MOS管的最大耐受电压应留有余量一般会选择40V以上的MOS。MOS管推荐使用瑞森半导体低压MOS系列，选型如下：
DC-AC逆变电路（全桥PWM控制）
DC-AC逆变电路的主回路采用的是全桥式结构，和开关管并联的二极管起到保护作用。MOS管推荐使用瑞森半导体高压MOS系列。瑞森半导体高压MOS系列，超小内阻，结电容适中，散热性能好，高温漏电小，高温电压跌落小，广受市场好评。
