【导读】半波整流是一种利用二极管的单向导通特性来进行整流的常见电路，其作用是将交流电转换为直流电。具体来说，半波整流电路由电源变压器B、整流二极管D和负载电阻Rfz组成。当输入为标准正弦波时，半波整流只输出正弦波的正半部分，负半部分则损失掉。这种除去半周、留下半周的整流方法称为半波整流。
半波整流是一种利用二极管的单向导通特性来进行整流的常见电路，其作用是将交流电转换为直流电。具体来说，半波整流电路由电源变压器B、整流二极管D和负载电阻Rfz组成。当输入为标准正弦波时，半波整流只输出正弦波的正半部分，负半部分则损失掉。这种除去半周、留下半周的整流方法称为半波整流。
半波整流电路的优点在于结构简单，只需要一个二极管，成本低，效率相对较高。然而，其缺点也很明显，由于只利用了交流电的正半周期，输出电压脉动大，电源利用率低，因此只适用于对电源要求不高的简单电路，如低压直流电源、半导体器件的绝缘测试等。此外，半波整流电路在整流过程中变压器中有直流分量流过，降低了变压器的效率，整流电流的脉动成分大，对滤波电路的要求高。
半波整流电路原理

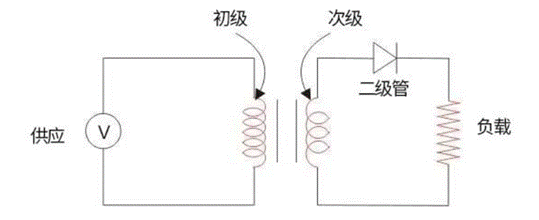

一个完整的半波整流电路由3个部分组成：变压器、阻性负载、二极管。
半波整流电路

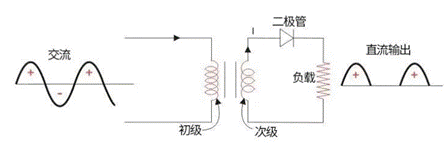

半波整流电路原理：如何将交流电压转化为直流电压？
先将高交流电压施加到降压变压器的初级侧，在次级绕组处获得将施加到二极管的低电压。
半波整流电路接线图
半波整流和桥式整流哪个更好
半波整流和桥式整流各有其优缺点，因此哪个更好取决于具体的应用需求和场景。
半波整流电路结构简单，只需要一个二极管，因此成本低廉。然而，其输出电压脉动大，电源利用率低，仅适用于对电源要求不高的简单电路，例如低压直流电源、半导体器件的绝缘测试等。此外，半波整流在整流过程中变压器中有直流分量流过，这降低了变压器的效率，同时整流电流的脉动成分大，对滤波电路的要求也较高。
桥式整流电路由四个二极管组成，允许交流电压波形正负半周都通过，从而将交流电转变为脉冲直流电。相比半波整流电路，桥式整流电路更高效、更稳定。在无滤波情况下，桥式整流电路的输出电压平均值是输入电压有效值的0.9倍，而半波整流电路的输出电压平均值仅为输入电压有效值的0.45倍。因此，桥式整流电路更适合于需要高效、稳定直流电源的应用场景。
