电动机模拟器:驱动系统测试的数字化革新力量

发布时间:2025-04-25 00:00:00 责任编辑:lina

【导读】在工业自动化与新能源技术快速迭代的今天,电动机驱动系统的性能验证已成为制约产品开发周期与可靠性的关键瓶颈。传统测试方法依赖物理电机与机械负载,不仅存在设备损耗大、测试周期长、安全风险高等痛点,更难以覆盖极端工况与故障场景的复现需求。电动机模拟器作为一项革命性的虚拟测试技术,通过构建高精度数字孪生模型,在零旋转部件条件下实现全功率、全象限的电机行为复现,为驱动系统研发开辟了高效、安全、可控的全新路径。


在工业自动化与新能源技术快速迭代的今天,电动机驱动系统的性能验证已成为制约产品开发周期与可靠性的关键瓶颈。传统测试方法依赖物理电机与机械负载,不仅存在设备损耗大、测试周期长、安全风险高等痛点,更难以覆盖极端工况与故障场景的复现需求。电动机模拟器作为一项革命性的虚拟测试技术,通过构建高精度数字孪生模型,在零旋转部件条件下实现全功率、全象限的电机行为复现,为驱动系统研发开辟了高效、安全、可控的全新路径。


一、技术内核:从物理到数字的精准映射


电动机模拟器的核心在于其多物理场耦合的数学建模能力。通过融合电磁学、动力学与控制理论,该技术可构建包含电气参数(电阻、电感、反电动势)、机械参数(转动惯量、摩擦系数)及负载特性(恒转矩、风机泵类、弹性负载)的复合模型。以永磁同步电机(PMSM)为例,其动态行为可分解为电压方程、磁链方程与机械运动方程的联立求解,并通过实时数值积分算法(如四阶龙格-库塔法)实现微秒级响应速度。

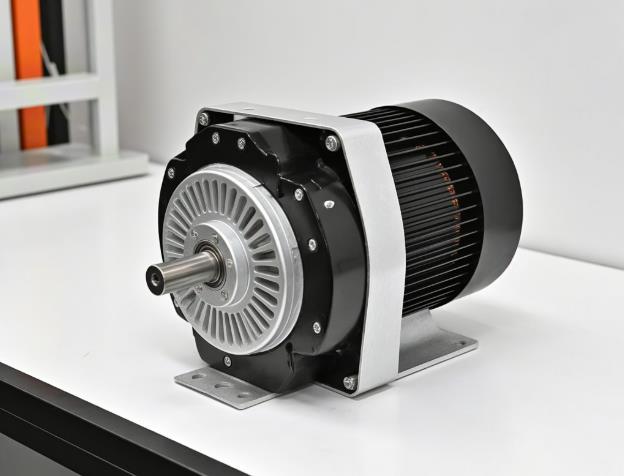

电动机模拟器:驱动系统测试的数字化革新力量


在硬件实现层面,模拟器采用双环控制架构:外环为转速/转矩闭环,通过PID或模型预测控制(MPC)算法生成参考电流;内环为电流闭环,基于dq坐标系解耦控制实现电流矢量的精确跟踪。功率放大模块则通过高速PWM调制将数字信号转换为可模拟电机反电动势与电枢反应的模拟电压,最终在逆变器输出端复现真实电机的动态特性。


二、功能突破:全场景覆盖的测试能力


(一)四象限运行模拟能力


传统测试平台受限于物理电机的能量转换方向,难以模拟发电回馈或制动能量回收场景。电动机模拟器通过功率双向流动设计,可无差别支持电动、发电、正转、反转四种运行模式。在某新能源车企的测试案例中,该技术成功复现了车辆制动能量回收时电机-逆变器系统的瞬态冲击,将测试周期从3个月压缩至2周,且避免了因频繁启停导致的物理电机寿命衰减。


(二)机械系统一体化建模


现代驱动系统往往包含减速器、联轴器、传动轴等机械部件,其扭转刚度与阻尼特性对系统动态响应产生显著影响。模拟器通过引入集中质量-弹簧-阻尼模型,可自定义机械传动链的等效转动惯量、扭转刚度(如10⁴~10⁶ N·m/rad量级)与粘滞阻尼系数(如0.1~10 N·m·s/rad),精准模拟传动链共振与扭转振荡现象。某工业机器人厂商利用该功能,将机械臂关节驱动器的振动抑制算法验证时间缩短了70%。


(三)故障注入与容错测试


模拟器支持硬件级故障注入能力,可编程控制绕组短路(单相/多相)、霍尔传感器失效、编码器信号漂移等20余种典型故障。通过实时监测逆变器输出电流谐波畸变率(THD)、直流母线电压波动(±5%以内)等参数,可量化评估控制算法的故障诊断准确率与容错能力。某风电变流器企业通过模拟定子匝间短路故障,成功将故障响应时间从120ms优化至45ms,显著提升了整机可靠性。

(四)生产公差与寿命衰减模拟

针对电机制造中的磁钢充磁不均(±3%误差)、气隙偏心(0.1mm级)等工艺偏差,模拟器可引入随机参数扰动模型,生成覆盖±10%公差范围的虚拟电机样本库。某家电厂商通过批量测试1000组虚拟电机参数,优化了无刷直流电机(BLDC)的启动电流控制策略,使产品一次下线合格率从89%提升至98%。


三、价值重构:驱动系统研发的范式升级


(一)成本与效率的双重突破


传统物理测试需配置多台不同功率等级电机(单价1~10万元)及测功机(单价5~50万元),而模拟器硬件成本可降低60%以上。某电动汽车企业采用模拟器后,单项目测试耗材费用减少230万元,且无需维护电机冷却系统与机械防护装置。在测试效率方面,模拟器支持24小时连续运行,参数修改响应时间小于1秒,使算法迭代周期从“月级”压缩至“日级”。


(二)安全边界的极致拓展


在高压大功率场景中,物理测试存在短路起火、机械飞车等重大安全隐患。模拟器通过电气隔离与功率限制设计,可安全复现母线电压过冲(至1.5倍额定值)、逆变器直通短路等极端工况。某轨道交通企业利用该技术完成牵引逆变器1000V/500kW级短路测试,避免了价值800万元的物理设备损毁风险。


(三)创新验证的加速引擎


针对新型电机拓扑(如轴向磁通电机、Halbach阵列电机)与控制算法(如无传感器控制、深度学习预测控制),模拟器可快速生成虚拟原型进行可行性验证。某高校团队通过模拟器在3个月内完成新型游标电机(Vernier Motor)的参数匹配与控制策略优化,较传统方法缩短研发周期2年,相关成果发表于IEEE Transactions期刊。


四、技术演进:迈向更高维度的虚拟化


随着半导体算力提升与AI技术融合,电动机模拟器正呈现三大发展趋势:

  1. 多物理场深度耦合:集成热力学模型(温度对电阻、磁导率的影响)与电磁力模型(振动噪声预测),构建机电热一体化仿真平台。

  2. AI驱动的模型自进化:利用神经网络加速非线性方程求解,并通过迁移学习自动优化模型参数,使仿真精度提升至98%以上。

  3. 云化协同测试:支持多节点分布式仿真,实现跨地域团队对同一虚拟电机的并行开发与实时协同。


在碳达峰与智能制造的双重驱动下,电动机模拟器已从实验室工具升级为驱动系统产业升级的核心基础设施。其通过打破物理测试的时空限制,正在重塑从算法开发到产品认证的全链条创新流程,为新能源、轨道交通、高端装备等领域的高质量发展注入数字动能。
