【导读】水泥电阻是一种以陶瓷或石英管为外壳、内部填充由水泥基复合材料（含导电粉末如碳粉或金属氧化物）制成的固定电阻器。其核心结构包括电阻体、引线及耐热外壳，通过特殊封装工艺实现高功率承载能力，适用于大电流、高负荷场景。
一、水泥电阻的定义与原理
定义
水泥电阻是一种以陶瓷或石英管为外壳、内部填充由水泥基复合材料（含导电粉末如碳粉或金属氧化物）制成的固定电阻器。其核心结构包括电阻体、引线及耐热外壳，通过特殊封装工艺实现高功率承载能力，适用于大电流、高负荷场景。
工作原理
电流流经水泥电阻时，导电粉末在水泥基质中形成电阻通路，通过颗粒间的接触电阻产生热效应，电能转化为热能。外壳的陶瓷或石英材料具有优异的导热性，可将热量快速散发至环境，从而保持电阻稳定工作。功率承载能力由电阻体材料、尺寸及散热设计共同决定。
二、水泥电阻的优势与局限性
优势
1. 高功率密度：可承受数十瓦至数百瓦功率，适用于电机启动、电源滤波等高负载场景。
2. 耐高温：工作温度可达300°C，外壳材料耐热性优异。
3. 抗震抗冲击：封装结构稳固，适应工业振动环境。
4. 低成本：制造工艺简单，材料成本低廉，经济性显著。
5. 长寿命：电阻值稳定性高，使用寿命可达数十年。
局限性
● 体积与重量：因散热需求，尺寸较大，难以满足小型化设备要求。
● 精度不足：阻值误差通常为±5%~10%，不适用于高精度电路。
● 环境敏感性：长期暴露于潮湿或腐蚀性气体会影响性能。
三、应用场景
水泥电阻广泛应用于以下领域：
1. 工业电力系统：电机启动限流、发电机负载匹配、变频器能量吸收。
2. 消费电子：电视机、空调等家电的电源保护电路。
3. 新能源设备：光伏逆变器、风电变流器的过载保护。
4. 焊接与加热设备：电阻焊机电流控制、电炉功率调节。
5. 汽车电子：车载充电机、电池管理系统的电流限制。
四、成本与选型要则
成本分析
水泥电阻成本主要由材料（陶瓷、金属电极、导电粉末）和封装工艺决定。其单件成本通常为薄膜电阻的1/3~1/2，适合批量采购。例如，10W水泥电阻单价约0.5~1元，而同功率薄膜电阻可能达2~5元。
选型关键参数
1. 功率等级：需预留20%~30%余量，避免长期满载导致温升过高。
2. 温度系数：选择低温度系数（如±200ppm/°C）以提升稳定性。
3. 封装设计：
● 高温环境：优先陶瓷外壳封装，增强散热。
● 潮湿环境：采用密封防潮设计（如环氧树脂涂层）。
4. 阻值范围：常见阻值为1Ω~100kΩ，需根据电路需求匹配。
五、头部原厂品牌对比

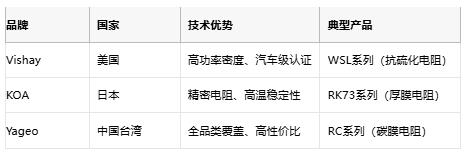

国际品牌

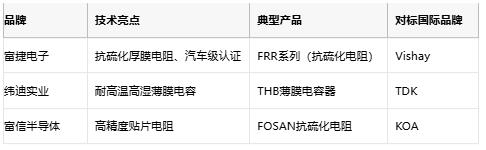

国内品牌
选型建议
● 成本敏感场景：优先选择国产厂商（如富捷电子），成本较国际品牌低30%~50%58。
● 高可靠性需求：选用Vishay、KOA等国际品牌，通过AEC-Q200等车规认证8。
● 定制化需求：富信半导体等国内厂商提供快速响应与灵活封装方案58。
六、总结
水泥电阻凭借其高功率、低成本及环境适应性，在工业与消费电子领域占据不可替代地位。选型时需综合功率、环境、成本三要素，国产厂商在性价比与定制化服务上表现突出，而国际品牌则在高精度与车规领域更具优势。未来，随着新能源与智能化设备的发展，水泥电阻将向更高功率密度、更小体积方向演进，国产替代进程有望加速。
