【导读】MOSFET（金属氧化物半导体场效应晶体管）是一种通过栅极电压控制源漏电流的半导体器件，具备高输入阻抗、低功耗、高频特性等优势，广泛应用于电源管理、电机驱动、通信设备等领域。
——从基础结构到国产替代的全面透视
一、MOSFET定义与核心原理
定义：
MOSFET（金属氧化物半导体场效应晶体管）是一种通过栅极电压控制源漏电流的半导体器件，具备高输入阻抗、低功耗、高频特性等优势，广泛应用于电源管理、电机驱动、通信设备等领域。
核心结构：
●四端子：源极（Source）、漏极（Drain）、栅极（Gate）、衬底（Substrate）。
●关键层：金属氧化物绝缘层（SiO₂）隔离栅极与半导体，形成电容效应以控制沟道导通。
工作原理：
1， 截止区（V<sub>GS</sub> < V<sub>th</sub>）：无导电沟道，源漏电流接近零；
2. 线性区（V<sub>GS</sub> > V<sub>th</sub>且V<sub>DS</sub>较低）：电流与电压呈线性关系，适合模拟放大；
3. 饱和区（V<sub>GS</sub> > V<sub>th</sub>且V<sub>DS</sub>较高）：电流由栅压主导，用于开关控制。

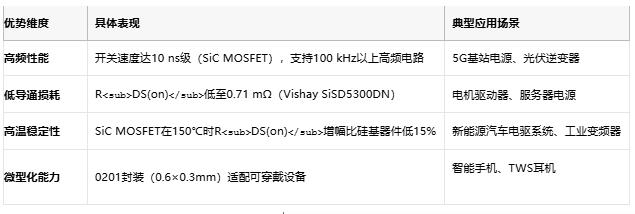

二、技术优势与应用场景
三、成本模型与选型要则

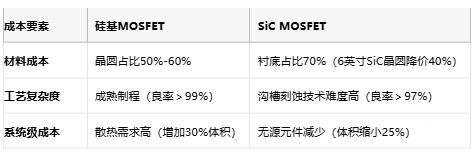

成本结构对比：
选型黄金法则：
1. 电压/电流需求：
● 额定电压需高于系统最大电压1.2倍（如48V系统选60V MOSFET）10；
● 连续电流按I<sub>LOAD</sub>²×R<sub>DS(on)</sub>计算损耗，考虑温升降额10。
2. 高频场景优化：
● 选择低栅极电荷（Q<sub>g</sub>）与低电容（C<sub>iss</sub>）器件，如Vishay SiSD5300DN（FOM=42 mΩ·nC）6。
3. 散热设计：
● 结温计算：T<sub>J</sub>=T<sub>A</sub> + (R<sub>θJA</sub> × P<sub>DISS</sub>)，优先选用TO-247-4L Plus封装（热阻56℃/W）。
4. 车规级认证：
● AEC-Q101认证（如昕感科技1200V SiC MOSFET）确保高温振动下的可靠性9。

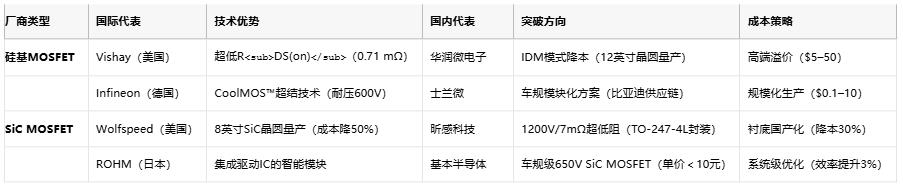

四、国际与国内头部厂商对比
五、未来趋势与国产替代路径
1. 技术演进：
● 宽禁带材料：SiC MOSFET将主导高压场景（＞650V），GaN适配高频低功率市场（如快充）79；
● 集成化设计：智能功率模块（IPM）整合驱动与保护功能，缩短开发周期2。
2. 国产化突破：
● 衬底自主：天岳先进6英寸SiC晶圆量产，成本较进口降低40%7；
● 车规认证：2025年国产车规MOSFET市占率预计达30%（2023年仅10%）27。
结语
MOSFET作为电力电子的核心开关器件，其选型需在性能、成本与可靠性间精准平衡。国际厂商凭借技术壁垒垄断高端市场，而国内企业通过IDM模式与材料创新加速替代。SiC MOSFET的崛起正重构产业格局，国产厂商需聚焦车规级与高频场景，突破衬底与封装技术瓶颈，方能在全球竞争中占据主动。
