【导读】电解电容作为电子系统的“能量水库”，在电源管理、信号耦合和滤波电路中扮演着不可替代的角色。其独特的高容量体积比和电压适应性使其成为工业设备、新能源系统和消费电子的核心元件。随着固态化、高频化技术突破，电解电容正突破寿命与频率限制，而中美科技竞争加速了国产替代进程。本文将深入解析其技术原理、选型策略及全球产业竞争格局，为工程师提供前沿参考。
电解电容作为电子系统的“能量水库”，在电源管理、信号耦合和滤波电路中扮演着不可替代的角色。其独特的高容量体积比和电压适应性使其成为工业设备、新能源系统和消费电子的核心元件。随着固态化、高频化技术突破，电解电容正突破寿命与频率限制，而中美科技竞争加速了国产替代进程。本文将深入解析其技术原理、选型策略及全球产业竞争格局，为工程师提供前沿参考。
定义与核心原理
电解电容是一种通过电场储能的无源元件，核心结构包含阳极（阀金属箔）、电介质（金属氧化物层）和阴极（电解质）。与传统电容不同，其电介质是在阀金属表面通过电化学氧化生成的极薄绝缘层（如Al₂O₃、Ta₂O₅），厚度仅纳米级。这一特殊结构使其在同等体积下实现更高容量。
工作机理分为三步：
1. 阳极处理：铝箔经蚀刻形成微米级凹凸表面，使有效面积扩大50-100倍，再通过化成工艺生成致密氧化层作为介质
2. 电荷存储：施加电压后，正电荷聚集在阳极氧化层界面，负离子在电解质侧形成电荷平衡
3. 电流传导：液态电解液或固态高分子提供离子导电通路，完成充放电回路（固态电容采用PEDOT等高分子，导电性提升10倍）
技术优势与核心局限
不可替代的优势
●高容量密度：螺栓式电容容量可达100，000μF，远超陶瓷或薄膜电容（通常<100μF），特别适配工频滤波与能量缓冲场景
●成本效益：单位容值成本仅为薄膜电容的1/5-1/10，在消费电子与工业电源中具显著经济性
●电压覆盖广：从低压贴片（4V）到超高压螺栓（5600V），全面覆盖新能源800V平台需求
关键技术瓶颈
●寿命限制：液态电解质高温挥发导致容量衰减，105℃下寿命通常仅2000-8000小时（固态电容可提升3倍）
●温度敏感性：遵循阿伦尼乌斯模型，温度每升高10℃，寿命减半
●高频阻抗：100kHz以上ESR急剧上升，需并联MLCC补偿
应用场景与技术需求演进
●新能源汽车：800V快充系统需5600V螺栓电容，要求耐125℃高温与低ESR（≤5mΩ），平尚科技通过硅基电解液将容量衰减率控制在5% 以内
●智能座舱：多屏联动需电容响应20A/1ms瞬时电流，电压跌落需<±3%，铜基电极与低感封装成关键技术
●光伏逆变器：15年寿命需求推动固态化技术，华威电子高压系列通过2000小时满负荷测试，容量衰减<5%
●医疗CT机：超高压陶瓷电容（如TDK 50KV型号）用于X射线模块，国产HVC电容以双芯片串联结构实现150KV耐压突破
成本分析与选型要则
成本结构深度解析
●材料占比：阳极箔（30%）、电解液（25%）、外壳与密封（20%）
●技术溢价：固态电容价格比液态高30-50%，但寿命延长3倍；汽车级电容因AEC-Q200认证增加20-40% 成本
●国产替代效益：平尚科技高频电容较日系品牌价格低30%，已进入比亚迪供应链
选型核心准则
1. 电压裕量设计：工作电压≤80% 额定电压（12V电路选16V以上），脉冲场景叠加峰值电压
2. ESR高频特性：开关电源选100kHz ESR<10mΩ 型号（如固态电容），工频场景可放宽
3. 寿命计算模型：参考公式 $L=L_0 \times 2^{(105-T)/10}$ （$T$为实际温度℃），设计冗余≥2倍
4. 高频场景优化：并联MLCC电容（如100μF电解+1μF陶瓷），抑制MHz级噪声
5. 振动环境加固：车载设备选用Rubycon MXG等耐振系列，引脚点胶防断裂
国内外头部原厂对比与竞争格局

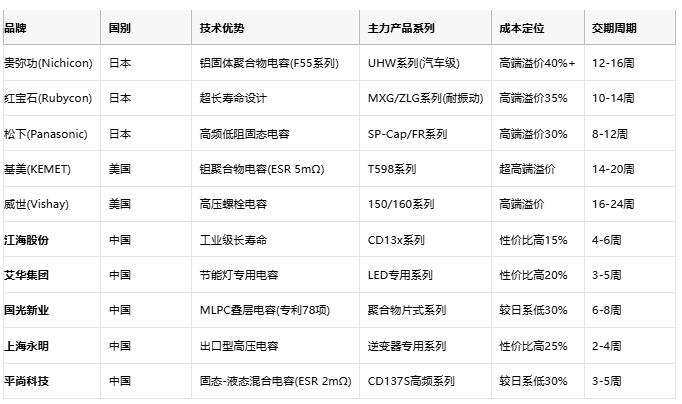

表：电解电容国际与国内头部厂商综合对比
国产化突破亮点：
●江海股份：国内铝电解龙头，年产能超20亿只，与日立合资提升高压技术
●国光新业：全球首发3.5mm×2.8mm 聚铝电容，打破日企垄断，价格从数美元降至1美元
●平尚科技：开发5600V螺栓电容，适配800V快充，纹波耐受提升40%
选型策略建议：
●高端医疗/汽车：优先日系Rubycon或Nichicon，确保15年寿命
●光伏/工控：选用江海股份或平尚科技，本土化服务响应快，交期缩短50%
●消费电子：立隆或丰宾电容性价比突出，支持±20%容差
总结：技术演进与国产替代的双轨并行
电解电容的技术革新正沿固态化、高频化和智能化三大路径加速推进：导电高分子材料彻底解决漏液风险，铜电极工艺将ESR压降至2mΩ@100kHz，而集成温度传感器的智能电容支持预测性维护。与此同时，国产厂商通过差异化创新实现弯道超车——HVC以双芯片串联结构突破150KV超高压极限，国光新业以MLPC叠层技术改写日系垄断格局，平尚科技则以30%成本优势切入华为与比亚迪供应链。未来五年，在AIGC服务器、800V电动车与低轨卫星电源需求驱动下，固态-液态混合电容与模块化集成设计将成为竞争焦点。中国厂商凭借快速响应与技术迭代效率，有望在高端市场将份额从15%提升至35%，重塑全球产业格局。
