【导读】作为一名电子工程师，我们早已熟悉步进电机的基本原理——将电脉冲转换为角位移的执行器。但要在项目中真正发挥其最大效能，仅停留在“发脉冲就能转”的层面是远远不够的。本文将从驱动架构、控制策略与工程实践三个维度，对步进电机进行深度剖析。

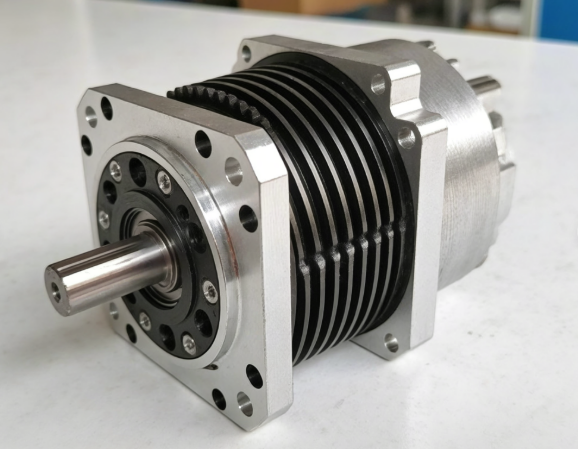

作为一名电子工程师，我们早已熟悉步进电机的基本原理——将电脉冲转换为角位移的执行器。但要在项目中真正发挥其最大效能，仅停留在“发脉冲就能转”的层面是远远不够的。本文将从驱动架构、控制策略与工程实践三个维度，对步进电机进行深度剖析。
一、核心驱动架构：不止是L/R与恒流之分
虽然市面上常见的驱动器分为L/R（电压驱动）和恒流（电流驱动）两大类型，但现代应用几乎全部由恒流驱动器主宰。其核心在于通过PWM斩波方式，在电机绕组中维持一个恒定电流，从而在宽转速范围内提供相对稳定的扭矩。
关键技术点：
●斩波方式：混合衰减 是目前的主流选择，它通过在PWM周期内结合快衰减和慢衰减，有效优化了电流纹波和噪声表现，其调节是驱动器性能调优的关键步骤。
●电流设定：通过驱动器上的DIP开关或控制器软件设定的参考电压（Vref）来精确设定输出电流。电流并非设得越大越好，超过电机额定值会导致严重发热和效率下降。
二、控制策略的精髓：微步进的真实作用
将基本的200步/圈（1.8°）通过驱动器进行细分，如8细分、16细分、256细分等，已成为标准操作。但工程师需明确微步进的两个核心价值：
1. 平滑性与振动抑制：这是微步进最主要的作用。它通过正弦-余弦电流波形，将每一步的机械位移分解为更小的微步，极大地平滑了运动过程，尤其是在低速和中速区域，有效消除了共振和可闻噪声。
2. ****有限的分辨率提升：理论上，256微步能将分辨率提升到51200步/圈。然而，由于电机自身制造公差、磁路非线性和负载扰动，微步的机械定位精度并不具备绝对的线性关系**。在高细分下，许多微步点实质上是“伪分辨率”，主要用于平滑而非精确定位。
工程建议：在要求高匀速性的场合（如3D打印、扫描），尽量使用高细分。在要求绝对定位精度的场合，仍需依赖完整的整步或半步作为可靠的定位点。
三、系统设计关键：如何确保开环控制的绝对可靠
步进电机最大的优势也是其最大的弱点——开环控制。一旦发生失步，系统将彻底失去位置信息。确保其可靠性的策略是一个系统工程：
●扭矩冗余设计：确保电机的保持扭矩远超负载所需的最大静态扭矩和加速扭矩，通常需要 30%-50%的安全裕量。
●加减速曲线优化：避免突然的启动/停止和高加速度，使用S形或梯形速度曲线来平滑过渡，减少惯性冲击。
●电源功率充足：驱动器的供电电源功率必须足够，电压应高于电机额定电压以提供高速区的电流建立能力。
●热管理：步进电机在静态锁定时依然会满额发热。设计时必须考虑散热路径，必要时使用散热片或强制风冷。
四、进阶技术：闭环步进的崛起
为解决传统步进电机的失步痛点，闭环步进 技术应运而生。它在电机后端集成一个编码器，实时反馈转子的实际位置。
●工作原理：驱动器比较指令位置与实际位置，一旦检测到位置误差超出容限，便会立即调整电流矢量进行补偿，从而避免失步积累。
●核心价值：
不失步：从根本上解决了开环系统的核心故障。
更高效率与更低温升：系统可根据负载动态调整电流输出，在轻载时自动降低电流，显著降低发热。
更高速度与加速度：由于不怕失步，可以驱动电机运行在更接近其物理极限的速度下。
闭环步进正在成本与性能之间，为伺服系统提供了一个强有力的替代方案。
五、选型流程与实战清单
1. 确定负载特性：计算负载的转动惯量，并折算到电机轴端。
2. 确定运动曲线：明确所需的位移、速度、加速度和时间。
3. 计算所需扭矩：加速扭矩 = (负载转动惯量 + 电机转子惯量) × 角加速度 + 负载摩擦扭矩。确保电机的牵入扭矩（Pull-in Torque）曲线能满足快速启停要求，牵出扭矩（Pull-out Torque）曲线能满足匀速运行要求。
4. 选择电机与驱动器：根据计算出的扭矩和速度需求，选择型号，并确保驱动器电流与电机匹配，且细分功能满足运动平滑性要求。
5. 电源选型：电源电压和电流需满足驱动器要求，并留有余量。
结语
步进电机是一个经典而强大的控制元件。从简单的L298N模块到精密的数字式闭环驱动器，其技术生态在不断演进。深入理解其驱动内核、理性看待微步进技术、严谨进行系统可靠性设计，并拥抱闭环等新技术，将使我们能够游刃有余地应对各种精密运动控制挑战，设计出更稳定、更高效、更智能的机电一体化系统。
