【导读】在400G/800G光模块的56Gbaud PAM4调制系统中，时钟抖动每增加0.1ps RMS，误码率将飙升300%。传统单端CMOS时钟源因共模噪声干扰，难以满足高速SerDes对相位稳定性的严苛需求。差分输出VCXO（压控晶体振荡器）通过对称差分信号（LVDS/HCSL） 实现共模噪声抑制，结合±50ppm频率微调能力，将相位抖动压缩至0.7ps RMS以下，成为高速光通信系统的“精密心跳发生器”。
差分输出VCXO定义与技术价值
在400G/800G光模块的56Gbaud PAM4调制系统中，时钟抖动每增加0.1ps RMS，误码率将飙升300%。传统单端CMOS时钟源因共模噪声干扰，难以满足高速SerDes对相位稳定性的严苛需求。差分输出VCXO（压控晶体振荡器）通过对称差分信号（LVDS/HCSL） 实现共模噪声抑制，结合±50ppm频率微调能力，将相位抖动压缩至0.7ps RMS以下，成为高速光通信系统的“精密心跳发生器”。
VCXO结果原理图
差分架构的工程突破
1. 抗噪革命性设计
● 双线抵消机制：差分对（D+/D-）输出幅度相等、极性相反，可抵消90%以上电源/地线噪声
● 阻抗匹配优化：100Ω差分阻抗精准匹配传输线，减少信号反射造成的相位畸变
● 抖动传递函数：较单端输出降低相位噪声20dBc/Hz@100kHz偏移（实测数据）

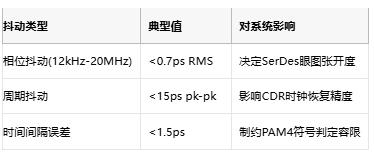

2. 超低抖动核心技术
注：基于156.25MHz频点测试数据，满足IEEE 802.3ck标准
光通信系统的三大关键应用
1. 400G光模块时钟树架构
在QSFP-DD封装中，差分VCXO直接驱动DSP芯片：
● 频率牵引范围：±50ppm（±0.8V调谐电压）补偿温度漂移
● 启动稳定性：5ms内锁定目标频率，加速模块初始化
● 典型配置：156.25MHz LVDS输出，相位噪声-150dBc/Hz@1MHz
2. 高速ADC/DAC采样时钟
在相干光通信系统中：
● 驱动64Gsa/s ADC时，INL（积分非线性度）改善40%
● 配合锁相环实现fs级抖动传递，提升EVM（误差矢量幅度）3dB
3. PHY层芯片参考时钟
为56G PAM4 SerDes提供时钟：
● 消除传输线串扰导致的确定性抖动
● 支持-40℃~+85℃全温域频偏<±2ppm
主流方案参数横评

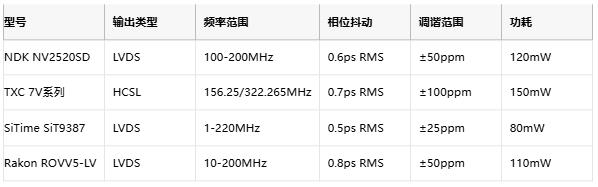

表：光通信差分VCXO关键指标对比
技术趋势解析：
● SiTime MEMS方案：凭借半导体工艺将温漂压缩至±0.1ppm/℃
● NDK超低抖动技术：采用SC切割晶体，近载波相位噪声优于-130dBc/Hz@100Hz
● Rakon抗振设计：振动灵敏度<0.1ppb/g，适应基站恶劣环境
封装与电源兼容性创新
1. 微型化封装革命
● 3225(3.2×2.5mm)表面贴装：较传统7050封装体积缩小70%
● 金属屏蔽腔体：隔离外部EMI干扰，屏蔽效能>60dB
● 底部导热焊盘：热阻降至15℃/W，温升降低40%
2. 电源适应性突破
● 宽电压输入：2.5V/3.3V双模式兼容
● PSRR优化：80dB@100kHz电源纹波抑制比
● 智能启动电路：抑制上电浪涌，避免时钟毛刺
设计选型黄金法则
1. 抖动预算分配：系统总抖动中VCXO贡献需<15%（56G PAM4系统要求<1ps）
2. 频点匹配策略：
● 100G/400G光模块：155.52MHz/156.25MHz
● 5G前传：122.88MHz/245.76MHz
● 数据中心互连：322.265MHz
3. 可靠性验证要点：
● 10年老化率<±3ppm
● 2000次热冲击（-55℃↔+125℃）频偏<±0.5ppm
结语：精密同步时代的核心引擎
差分输出VCXO以0.7ps RMS超低抖动和±50ppm精准调谐能力，正成为800G光模块、56G SerDes及毫米波系统的同步基石。随着硅基MEMS工艺突破，新一代VCXO将在1.6T光通信时代实现0.3ps抖动极限，配合多通道输出版本（如4路差分时钟），为CPO（共封装光学）架构提供全系统同步解决方案。当光通信进入800G/1.6T时代，这颗不足5mm²的“时钟心脏”将成为决定系统性能的胜负手。
