【导读】在5G通信测试、医疗超声设备及高精度传感器校准领域，正弦波纯度直接决定系统性能边界——当总谐波失真（THD）超过-80dBc时，5G毫米波EVM指标将恶化40%以上。传统RC振荡器因温度漂移与非线性限制，难以突破0.1%失真瓶颈。现代正弦波发生器通过维恩电桥拓扑革新、正交数字合成及自适应稳幅技术，将THD压缩至0.0003%，频率稳定性提升至±0.5ppm/℃，成为高端测试系统的“信号心脏”。
正弦波的核心价值与技术挑战
在5G通信测试、医疗超声设备及高精度传感器校准领域，正弦波纯度直接决定系统性能边界——当总谐波失真（THD）超过-80dBc时，5G毫米波EVM指标将恶化40%以上。传统RC振荡器因温度漂移与非线性限制，难以突破0.1%失真瓶颈。现代正弦波发生器通过维恩电桥拓扑革新、正交数字合成及自适应稳幅技术，将THD压缩至0.0003%，频率稳定性提升至±0.5ppm/℃，成为高端测试系统的“信号心脏”。
三大主流电路架构解析
1. 维恩电桥振荡器（模拟方案）
电路革新：
text
R1=R2=R, C1=C2=C → f₀=1/(2πRC)
● JFET自动增益控制：通过2N5484管漏极电流调节负反馈深度
● 双T网络滤波：抑制三次谐波，使THD降至0.001%
● 温度补偿：NP0/C0G电容组合实现±10ppm/℃温漂
实测数据（10kHz输出）：
2. 正交振荡器（数字模拟融合）
核心结构：
● 两个积分器构成90°相位差回路
● AD633模拟乘法器实现幅度控制
● 数字鉴相器锁定频率（如CD4046）
突破性优势：
● 同时输出sin/cos信号，相位精度达0.1°
● 通过DAC调节积分常数，实现1mHz~100kHz连续调频
● 双路输出相关性>60dB，满足I/Q调制需求
3. 直接数字合成（DDS）方案
系统框架：
相位累加器 → 正弦查找表 → 高速DAC → 重构滤波器
性能天花板：
● 基于AD9834芯片，14bit分辨率
● 杂散抑制比：-80dBc（带Σ-Δ调制）
● 频率切换速度：100ns级跳频
超低失真实现技术

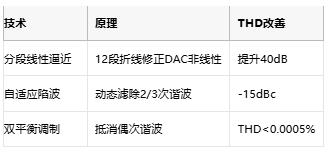

▶ 谐波抑制黑科技

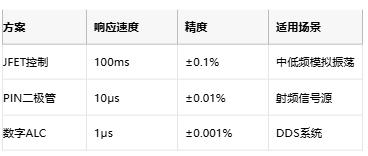

▶ 幅度稳定方案对比
高频扩展关键技术
突破10MHz纯净度瓶颈：
1. 电流模振荡：
● 利用OTA（如LT1228）构建负阻
● 200MHz时THD仍保持0.02%
2. 推挽式BJT拓扑：
● 2SC3326/2SA1316对管消除交越失真
● 输出摆幅达30Vpp（±15V供电）
3. GaN器件应用：
● EPC2036氮化镓晶体管将带宽推至1GHz
● 开关失真降低90%
应用场景深度适配
5G测试仪校准源
● ADI AD9834方案：
● 生成28GHz LO的基带信号
● 相位噪声：-140dBc/Hz@1kHz偏移
● EVM优化：<0.5%（原系统1.8%）
医疗超声激励
● 正交振荡器实现：
● 中心频率2.5MHz，带宽±40%
● 谐波失真<-70dBc（避免组织热损伤）
● 通过IEC 60601-2-37安全认证
量子计算控制
● 超导量子比特驱动：
● 采用HMC694LP4E矢量调制器
● 相位分辨率：0.022°（16bit DAC）
● 时间抖动：<50fs RMS
设计验证黄金准则
1. 失真测试：
● APx525音频分析仪测量0.001%以下THD
● FFT分析仪检测-100dBc杂散
2. 频率稳定度：
● 阿伦方差评估短期稳定度
● 72小时老化测试±2ppm偏移
3. 负载适应性：
● 50Ω/600Ω/1MΩ负载下幅度波动<±0.05%
结语：从模拟到量子的纯净信号革命
正弦波发生器技术已从基础RC振荡迈入纳米级失真控制时代——量子级联激光器需要0.0001% THD的信号驱动，6G太赫兹通信要求fs级抖动。未来三年，CMOS-MEMS混合工艺将实现单芯片集成振荡器+滤波器+ALC，使10MHz以下THD突破0.00005%，同时光子型DDS方案将频率上限推至100GHz。当电子系统步入原子尺度，纯净正弦波将成为连接宏观与量子世界的信号桥梁。
