【导读】在自动化设备与精密控制系统中，步进电机驱动器和BLDC电机驱动器如同两位风格迥异的“动力指挥官”，分别以开环精准定位和闭环高效旋转为核心优势，塑造了不同的技术路线与应用版图。
在自动化设备与精密控制系统中，步进电机驱动器和BLDC电机驱动器如同两位风格迥异的“动力指挥官”，分别以开环精准定位和闭环高效旋转为核心优势，塑造了不同的技术路线与应用版图。
一、结构原理与控制逻辑的本质差异
1. 磁场驱动机制

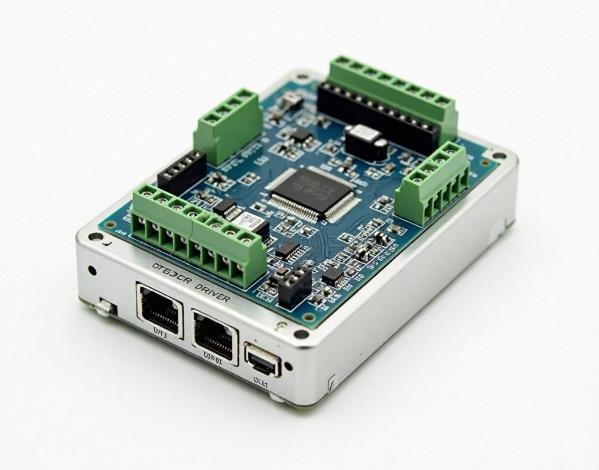

●步进电机驱动器：
采用脉冲序列控制，将单圈运动分解为数百个微步（如200步/圈）。其核心原理是通过顺序激励定子绕组，产生离散的磁场跳跃，牵引转子按固定角度旋转。这种机制无需位置反馈即可实现开环定位，但需承受因丢步风险而设计的电流冗余，导致能效偏低（通常仅30%-50%）17。

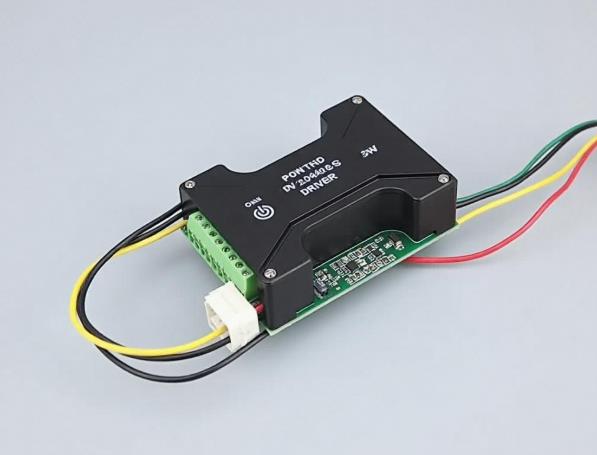

●BLDC电机驱动器：
依赖连续旋转磁场同步，通过霍尔传感器或反电动势（BEMF）检测转子位置，实时调整三相绕组的换向时序。例如无感方案需在电机启动后通过BEMF过零点判断位置，实现120°梯形波或180°正弦波换向，确保转矩连续输出18。
2. 控制复杂度与反馈需求
●步进驱动器可完全开环运行，仅需输入脉冲和方向信号；
●BLDC驱动器必须闭环控制，需集成位置检测（如霍尔、编码器）和电流环反馈，以维持同步610。

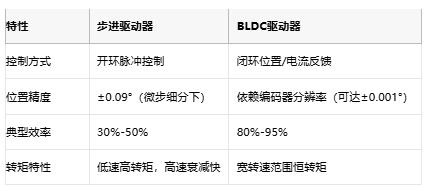

表1：步进与BLDC驱动器的核心特性对比
二、性能特性：精度、效率与动态响应的博弈
1. 精度与低速稳定性
●步进电机凭借高极对数（如200步/圈）实现微米级定位，在3D打印机和显微镜载物台等场景中不可替代。但其低速易产生低频振动，需通过微步细分算法缓解[citation:12]。
●BLDC电机在低速时需依赖FOC（磁场定向控制）抑制转矩脉动，配合编码器可实现0.1μm级光栅定位（如瑞萨RAA3064002方案），但成本显著提升。
2. 能效与高速性能
●BLDC驱动器采用PWM调制与FOC算法，动态调节电流相位，减少铜损和铁损，效率可达95%以上。例如CoolStep技术通过实时电流调节，降低电机温升20℃。
●步进驱动器因持续满电流供电，发热量大，高速下转矩急剧下降，限制其在高功率场景的应用。
3. 抗干扰与可靠性
●BLDC驱动器内置多重保护（OCP/OVP/OTP），应对负载突变；
●步进驱动器需额外设计数字隔离电路阻断电压冲击（如深圳拓睿专利方案），提升寿命3倍以上。
三、应用场景的分野与融合趋势
1. 步进驱动器的优势领域
●低成本定位系统：桌面打印机送纸、自动售货机货架控制；
●微型设备：实验室仪器调焦（如SGM42622YTQ芯片驱动），依赖小体积和开环简易性39。
2. BLDC驱动器的统治场景
●高速动力系统：无人机电调（无感方波驱动）、电动汽车水泵；
●精密伺服：手术机器人关节（如Infineon IM564-X6D方案），结合编码器实现0.001°精度。
3. 技术融合的新形态
●驱控一体化芯片：瑞萨RX24T MCU通过旋转变压器（RDC）同时支持步进与BLDC，减少外围电路30%；
●FOC步进系统：将步进电机视为“极对数超多的PMSM”，采用伺服算法实现闭环扭矩控制，兼具高精度与低发热（如Trinamic方案）。
四、设计挑战与选型关键指标
1. 步进系统的核心痛点
●丢步风险：需预留50%扭矩裕量；
●振动噪声：通过StealthChop™等正弦电流控制技术，将噪音降至25dB以下。
2. BLDC的技术门槛
●启动难题：无感方案需开环强拉同步，再切换BEMF检测；
●磁兼容设计：MRI环境需采用气动驱动器或无磁编码器（如T-Servo-ABS系统）。
选型决策树：
●需开环、低成本、低转速？ → 选择步进驱动器；
●需高效率、高转速、闭环稳速？ → 选择BLDC驱动器；
●需精密定位且预算充足？ → 采用FOC步进或BLDC+编码器方案。
结语：殊途同归的智能化演进
步进与BLDC驱动器正从分立走向融合：步进系统通过FOC算法实现闭环伺服化，突破传统效率瓶颈；BLDC驱动器借助集成预驱芯片（如英飞凌IM564）降低成本，渗透至家用设备领域。未来，随着AI预测性维护与多电机协同总线（如EtherCAT）的普及，两类驱动器将在“精度-能效-智能”三维坐标中持续逼近最优解，重塑工业动力的技术边界。
