恒压变压器（Constant Voltage Transformer，CVT）是一种集稳压、隔离、滤波功能于一体的铁磁谐振式稳压设备。它通过独特的结构设计，能够在输入电压大幅波动时提供稳定输出，为精密仪器和关键系统提供纯净、可靠的电力保障。

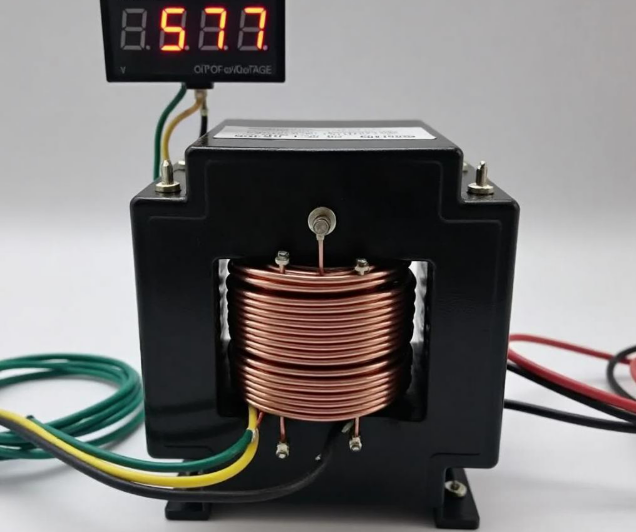

其核心原理基于铁磁谐振效应。恒压变压器采用"日"字型铁芯结构，初级线圈位于一个窗孔中，次级线圈和谐振线圈则在另一个窗孔中。当接通电源后，外接电容与谐振线圈形成谐振回路，使次级铁芯处于浅饱和状态，从而形成一个恒定的交变磁场。
这使得次级线圈的感应电动势保持稳定，不受输入电压变化的影响。
一、恒压变压器的核心优势
恒压变压器在电力稳定领域拥有不可替代的地位，其主要优势体现在三个方面：
卓越的抗干扰能力：共模抑制≥50dB，能有效消除电网中的杂波干扰，对3～13次谐波、特别是三次谐波的消除率达到90%以上。即使输入为方波或杂波，输出仍能保持纯净的正弦波。
极高的可靠性：整机仅由变压器和电容器组成，无需电子控制部分，这种简洁结构大大提高了系统的可靠性，平均无故障时间可达8万小时（9年以上）。
强大的自我保护功能：当过载或短路时，输出电压会自动下降至零，并自动限流至额定值的1.5-2.5倍。故障消除后能自动恢复，不会造成永久性损坏。
二、应用场景广泛
恒压变压器因其独特性能，在多个关键领域得到广泛应用：
在航天、航空、核工业等对电源可靠性要求极高的场合，恒压变压器提供了无可替代的电源保障。
在医疗设备、金融系统、通信基础设施等领域，恒压变压器能有效抑制电网谐波污染，保证精密设备的正常运行。
在工业环境中，恒压变压器为数控设备、精密仪器和自动化系统提供稳定电力，防止因电压波动造成的生产事故和数据丢失。
三、成本分析与选型要则
恒压变压器的成本构成主要取决于材料质量、功率容量和防护等级。中小功率型号（1-5kVA）价格通常在2000-8000元区间，大功率工业级型号（10-100kVA）可能高达数万元。
在选型时需要考虑以下几个关键因素：
输入电压范围：根据实际电网条件选择，常见规格有单相220V±30%（154-286V）和三相380V±30%（266-494V）。
输出精度要求：高质量恒压变压器在输入电压160-250V变化时，输出电压变化可小于1.5%；负载电流从满载到减半时，输出电压变化约1.5-4%。
环境适应性：需要考虑安装环境的海拔高度（不超过1000米）、环境温度（-40℃至+40℃）和湿度条件（相对湿度不大于85%）。
防护等级：对于工业环境，建议选择IP54及以上防护等级的产品，以防止灰尘和水分侵入。

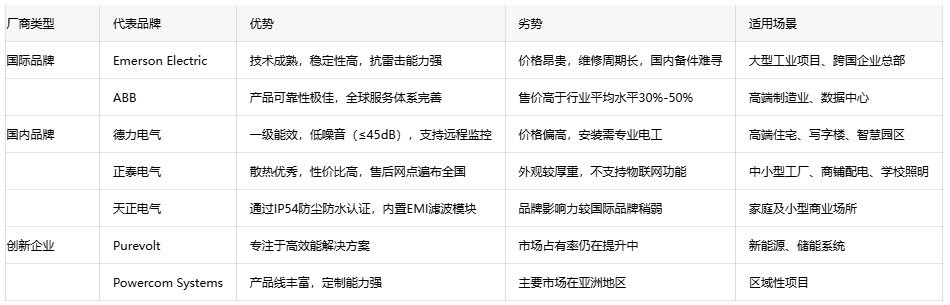

四、主流厂商全对比
国际和国内恒压变压器市场的主要参与者包括：
五、选型要则与成本优化
在选择恒压变压器时，需要综合考虑以下因素：
能效等级：2025年起，国家强制要求新装变压器必须达到IEC 60076-11标准的一级能效（损耗比旧国标降低30%以上）。高效能产品虽然初始投资较高，但长期运行下的电费节省可观。
散热性能：散热设计直接关系到设备寿命和安全性。优质产品采用双风道+智能温控风扇设计，能在45℃环境温度下连续工作8小时而外壳温度不超过60℃。
防护等级：对于工业环境或户外应用，至少应选择IP54防护等级的产品，以防止灰尘和水分侵入引发故障。
成本优化建议：避免盲目追求低价产品，售价低于1500元的10kVA变压器很可能存在偷工减料问题，空载损耗可能高达2.8W/kVA，运行1年电费可能多出近1200元。
六、技术发展趋势
恒压变压器技术正在向以下几个方向发展：
高频化与高集成度：采用GaN/SiC器件提升开关频率至MHz级，显著缩小磁性元件体积。
无电感方案：通过智能能量控制实现无电感设计，降低EMI干扰与系统复杂度，成本较传统方案可降低30%。
智能化保护功能：集成动态过载调节（短路自恢复）与远程参数配置接口，适配柔性生产需求。
恒压变压器作为电力稳定性的守护者，在电网环境日益复杂的今天显得愈发重要。选择时需摒弃“唯价格论”的思维，综合考虑实际需求、使用环境、品牌口碑和长期运行成本。
对于一般商用场景，国产领先品牌如德力、正泰已能提供性能卓越、性价比高的解决方案；而对极端工况或超高可靠性要求的应用，国际品牌如ABB、Emerson仍是稳妥选择。未来，随着SiC/GaN技术的普及和智能化程度的提高，恒压变压器将向着更高效、更紧凑、更智能的方向持续演进。
